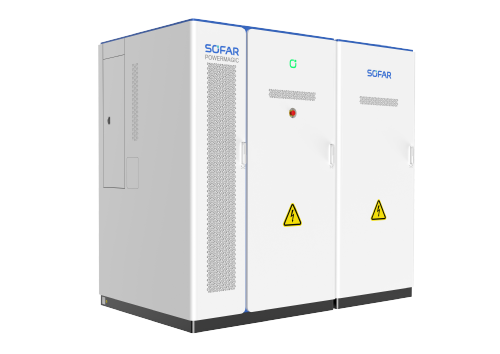

Sofar C&I ESS - PowerMagic
Unterstützte Geräte
| Device Type | Manual | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| PowerMagic 400V C&I | Manual | ✅ | ❌ |
Warning

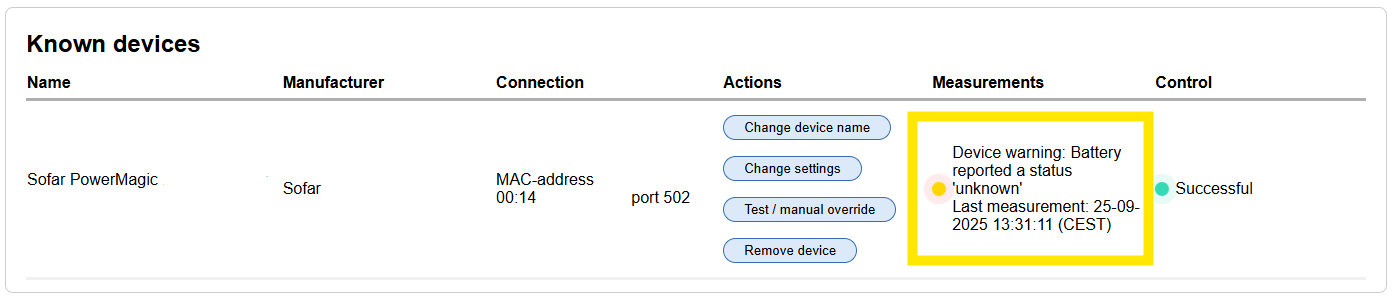

Warum zeigt mein Sofar PowerMagic die Warnung "Status unbekannt" an?
Dies ist ein bekanntes Problem bei einigen Sofar PowerMagic Wechselrichtern. Es beeinflusst nicht die Funktionalität des Wechselrichters und kann ignoriert werden. Ein zukünftiges Update von Sofar sollte dieses Problem lösen.
Warum passiert das? Der A-tronix Controller liest den Status des Wechselrichters über Modbus TCP. Der PowerMagic gibt einen Code zwischen 0 und 4 zurück, der den Status des Wechselrichters anzeigt. In einigen Fällen antwortet der PowerMagic jedoch mit einem Code 5, der vom A-tronix Controller nicht erkannt wird und daher "Status unbekannt" anzeigt.
Verdrahtung
Ethernet
Über ein Ethernet-Kabel wird ein Ende mit dem WEB-Port auf der BESS-Türplatte verbunden, und das andere Ende wird mit dem Internet verbunden. Eine Kommunikationsverbindung wird zwischen dem BESS und dem lokalen Netzwerk hergestellt.
Das System wird eingeschaltet (siehe den Einschalt-Schritt für Details), um sicherzustellen, dass die Hilfsspannungsversorgung des BESS ordnungsgemäß funktioniert (die 'Strom'-Anzeige auf dem Türpaneel ist zu sehen, und wenn die Anzeige leuchtet, zeigt es an, dass die Hilfsspannungsversorgung ordnungsgemäß funktioniert). Nach etwa 1 Minute warten:
- Wenn die Netzwerkportanzeige an Ihrem Netzwerkschalter blinkt, zeigt dies an, dass die Kommunikation zwischen BESS und Netzwerk hergestellt wurde.
- Wenn die Anzeige nicht leuchtet, überprüfen Sie die Netzwerkverbindung.

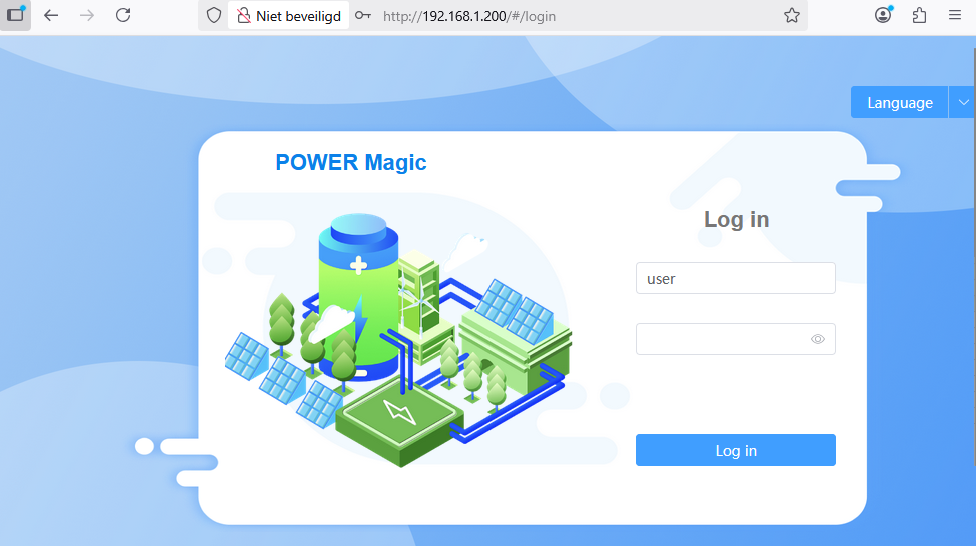

Die Anmeldeschnittstelle des BESS kann über einen Browser auf einem Computer oder Mobilgerät aufgerufen werden. Standardmäßig ist dies http://192.168.1.100. Das anfängliche Benutzerkonto ist „user“. Für das anfängliche Passwort des Benutzers wenden Sie sich bitte an den Sofar-Kundendienst.
Wenn Sie die Anmeldeschnittstelle des BESS erreichen können, bedeutet dies, dass die Kommunikation zwischen dem BESS und dem Netzwerk hergestellt wurde.
Für weitere Tipps zur Ethernet-Verdrahtung: Folgen Sie den Richtlinien zur Ethernet-Verdrahtung.
Konfiguration

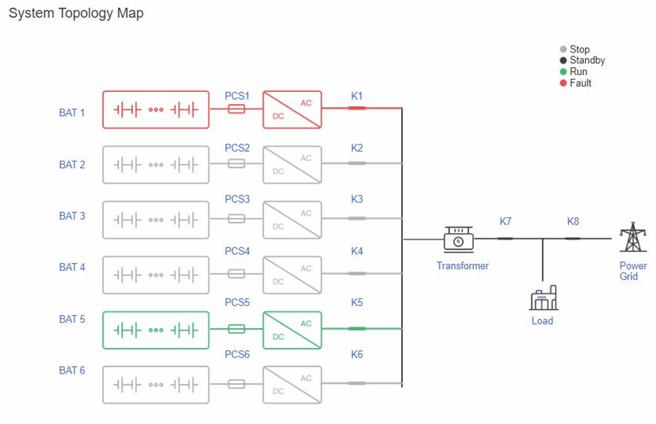

Überprüfen Sie, ob der PowerMagic online ist und ob keine Fehler vorliegen. Dies kann im Webinterface des PowerMagic erfolgen, indem man das Topologiediagramm betrachtet:
Modbus ist standardmäßig im PowerMagic aktiviert. Der Standard-Modbus-TCP-Port ist 502 und die Standard-Modbus-Slave-ID ist 1. Beim Hinzufügen des Geräts zum A-tronix Controller wird automatisch nach Sofar PowerMagic Geräten mit den Standardeinstellungen gesucht.
Eine Anmerkung zu den Antwortzeiten im Standby-Modus
Der Sofar PowerMagic hat einen 'Standby-Modus', den er nach einer Zeit der Inaktivität einnimmt. Wir haben festgestellt, dass der PowerMagic beim Senden eines (Ent)ladebefehls im Standby-Modus bis zu 2 Minuten benötigen kann, um zu antworten. Sobald der PowerMagic wieder aktiv ist, verlässt er den Standby-Modus und die Antwortzeit ist wieder normal (1 Sekunde).
