Marstek Wechselrichter
Unterstützte Geräte
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|
| Venus-C | 2.5kWh | ❌ | ✅ | ❌ |
Note
Gerätekompatibilität Diese Integration wurde mit dem Venus C-Gerät getestet. Andere Geräte, die dasselbe Kommunikationsprotokoll verwenden, wie z.B. Venus E, könnten ebenfalls kompatibel sein. Wenn Sie ein solches Gerät haben, wird es wahrscheinlich funktionieren, aber wir warten auf eine offizielle Bestätigung des Herstellers.

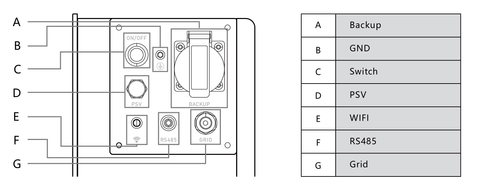

Verkabelung
Der A-tronix Controller und die Marstek Wechselrichter kommunizieren über RS485.
RS485
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

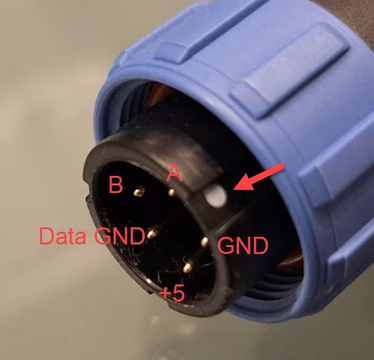

| Device | A-tronix Controller model OM1 | A-tronix Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| A | RS485 A | RS485_POS | RS485 A | TX+ |
| B | RS485 B | RS485_NEG | RS485 B | TX- |
| GND | RS GND | GND | Not available | G |
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the A-tronix Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The A-tronix Controller will scan on those first.
