Unterstützte Geräte
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|
| Elite Inverter | 8KW / 12KW | ❌ | ✅ | ✅ |
Verkabelung

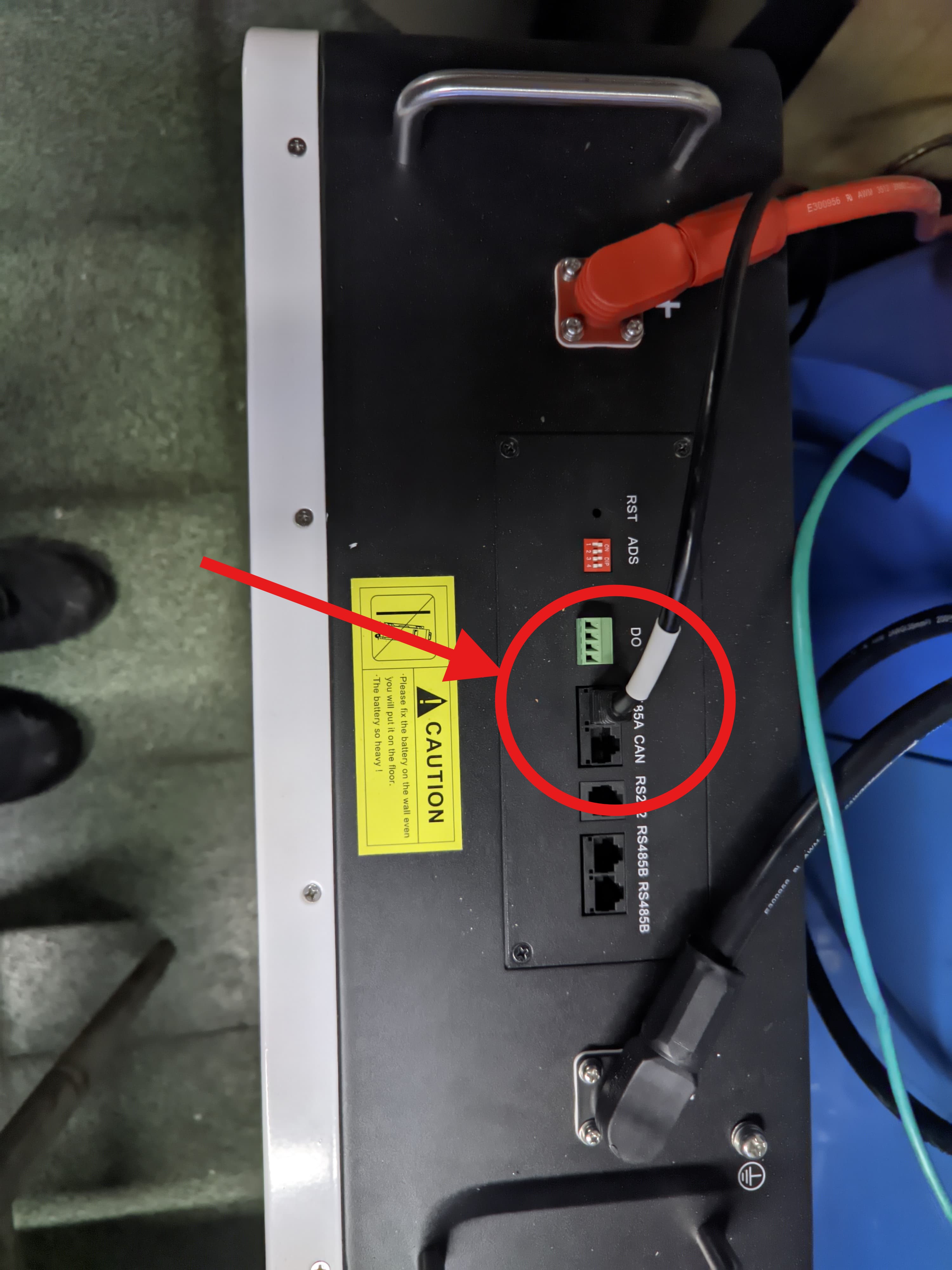

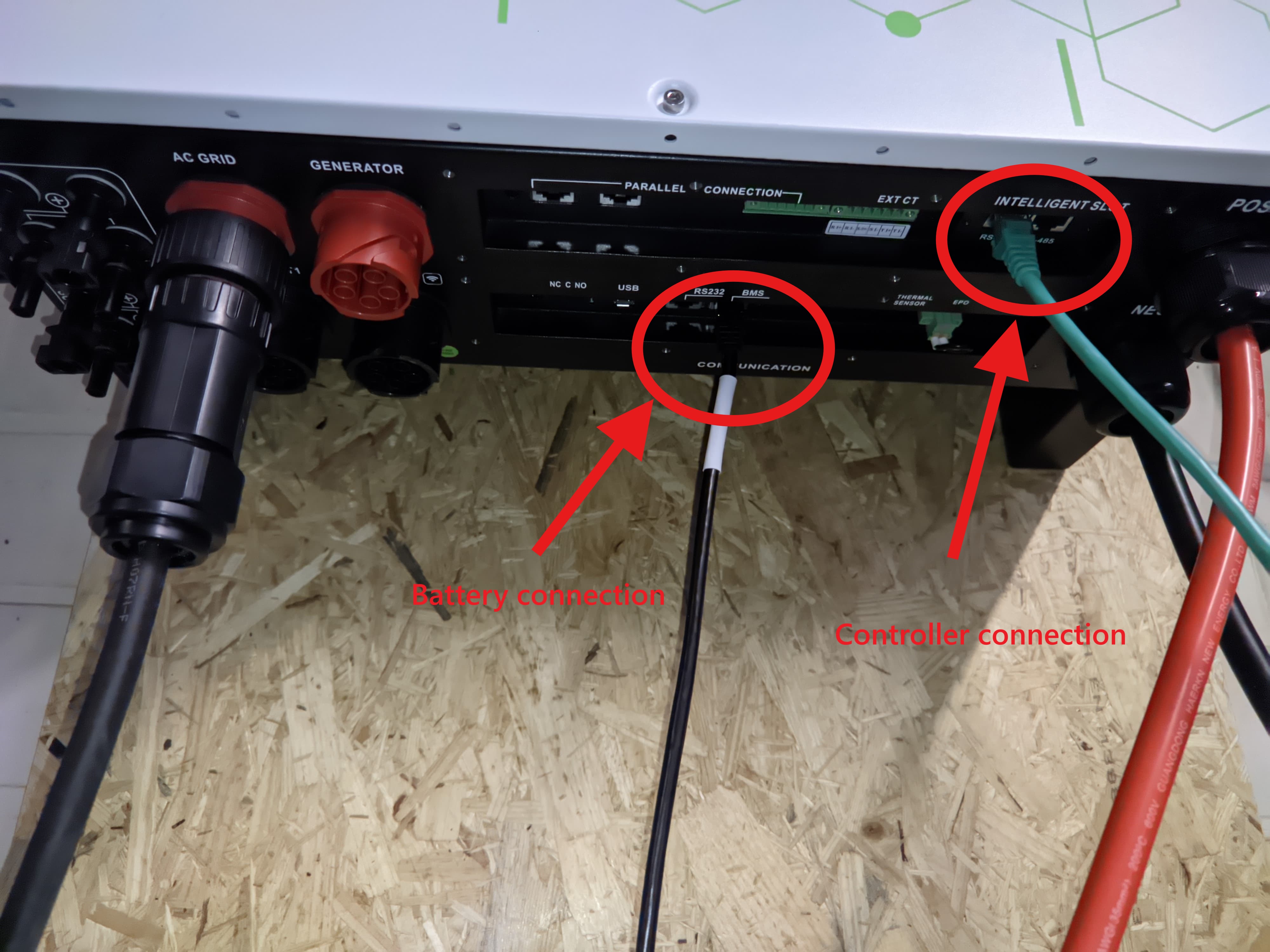

Sie müssen die Batterie mit dem Wechselrichter verbinden. Dazu stecken Sie die roten und schwarzen Kabel in den roten und schwarzen Batterieanschluss des Wechselrichters. Anschließend verbinden Sie die beiden über das schwarze Kabel wie folgt:
RS485

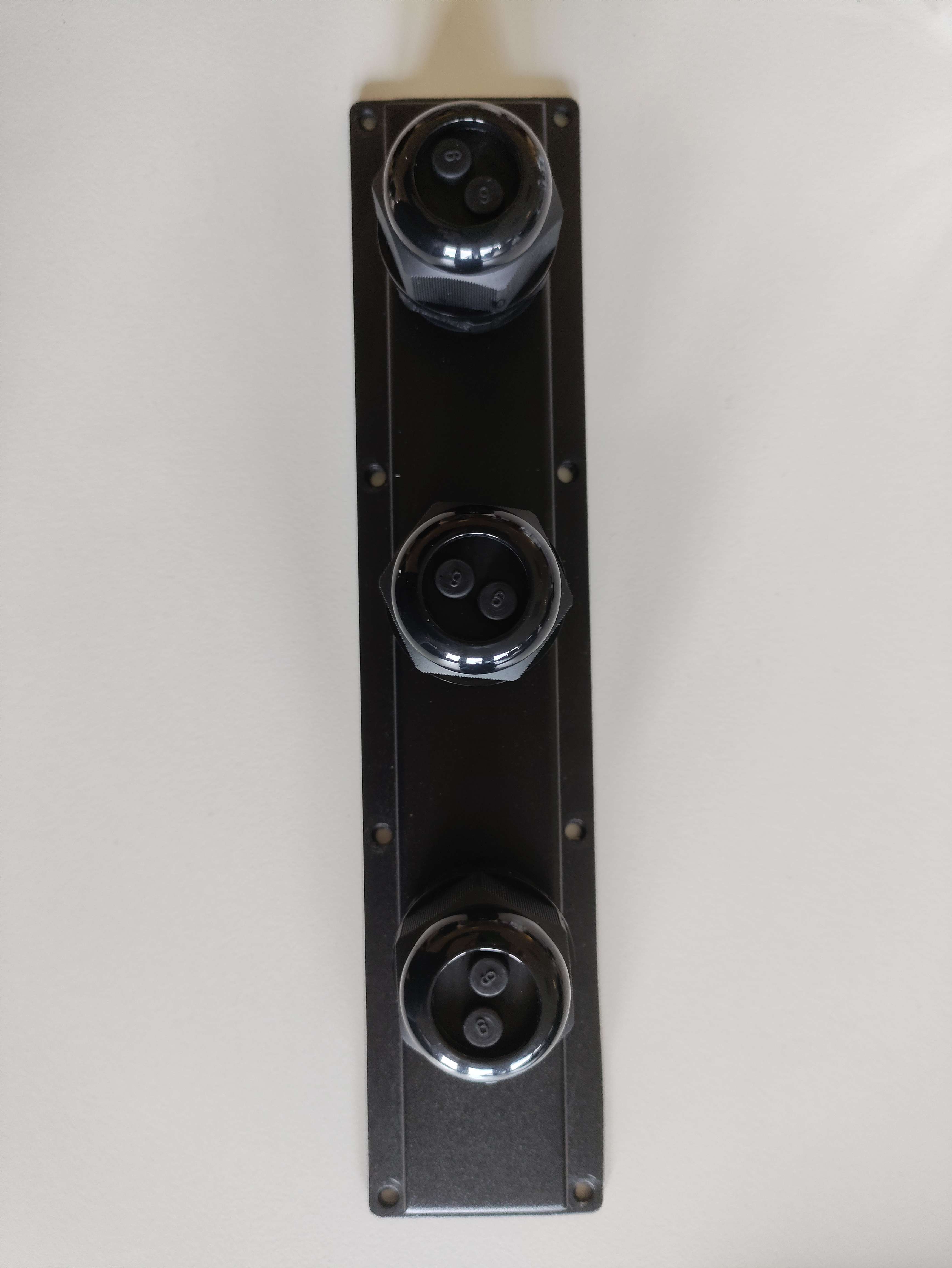

Um den SmartgridOne-Controller mit dem Wechselrichter zu verbinden, benötigen Sie eine Modbus-Karte, die Sie in den intelligenten Slot des Wechselrichters einstecken. (Möglicherweise müssen Sie die Abdeckung abnehmen, indem Sie die beiden schwarzen Platten abschrauben, siehe Bild unten). Die Konfiguration der Modbus-Karte kann gemäß diesem Leitfaden erfolgen.
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the A-tronix Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The A-tronix Controller will scan on those first.

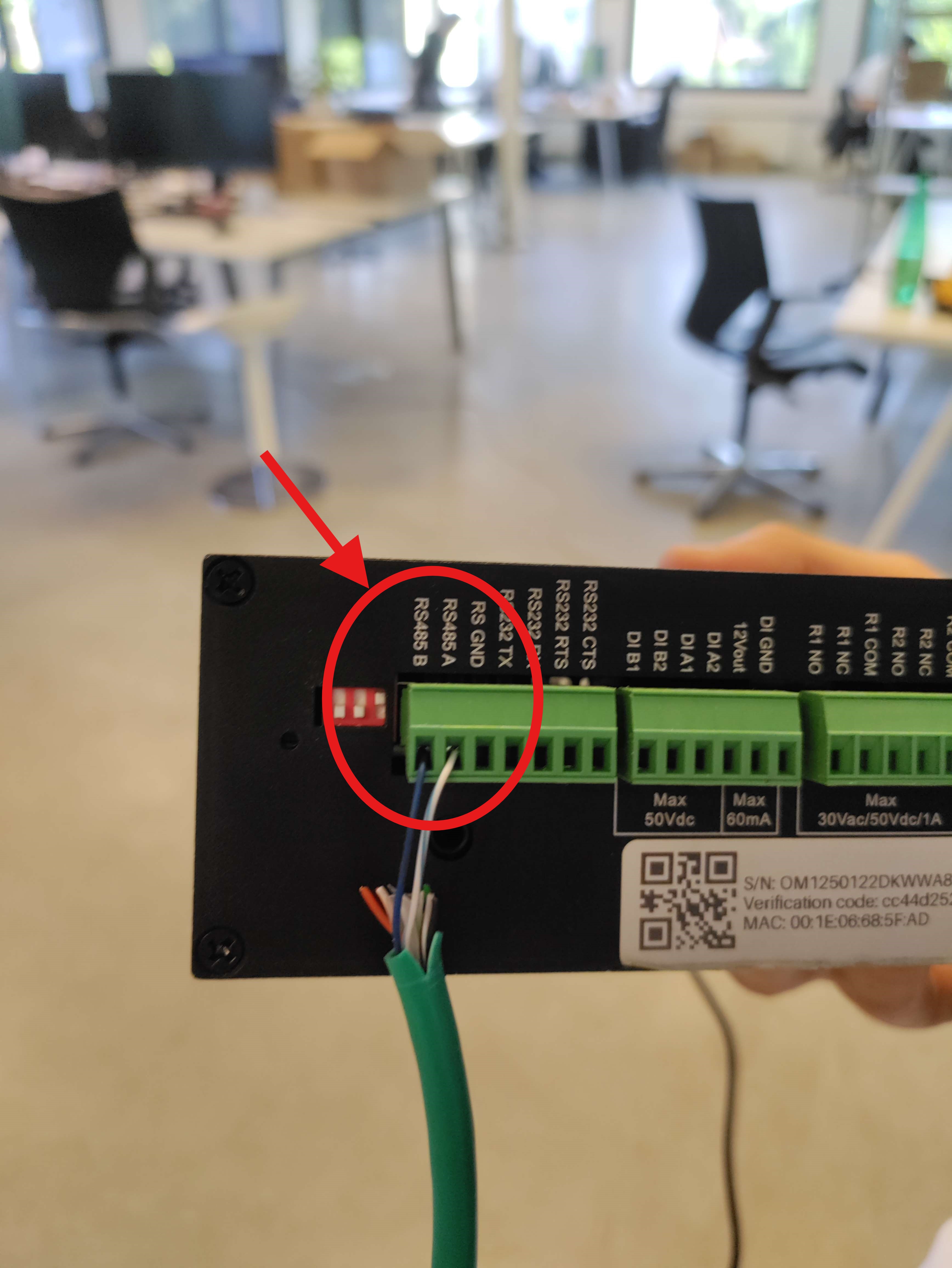

Sobald die Modbus-Karte gut konfiguriert ist, können Sie die Kabel in den Controller anschließen. Dazu entfernen Sie das Ende Ihres RS485-Kabels und nehmen die Kabel, die den Pins 4 (normalerweise blau) und 5 (normalerweise blau und weiß) entsprechen. Stecken Sie dann den Pin 4 in den RS485B-Port des Controllers und den Pin 5 in den RS485A-Port des Controllers.
Verbindung zum Controller
Sie müssen das Gerät dann mit dem Controller verbinden. Folgen Sie dazu diesem Leitfaden: Gerät hinzufügen.
