Der MidTeQ-Wechselrichter ist ein All-in-One-Hybridwechselrichter, der mit dem A-tronix Controller verwendet werden kann, um Ihr Solar- und Batteriesystem zu überwachen und zu steuern. Er unterstützt sowohl Modbus TCP als auch Modbus RTU (RS485) Kommunikationsprotokolle.
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| PrimePower Hybrid inverter Inverter | ✅ | ✅ | ✅ |
Der MidTeQ-Wechselrichter hat eine Nennleistung von 10 kW, unabhängig von der Batteriespeicherkapazität. Stellen Sie sicher, dass Sie den Wechselrichter korrekt im A-tronix Controller konfigurieren, um den Spezifikationen Ihres Systems zu entsprechen. Die maximale Lade- und Entladeleistung hängt jedoch von der Batteriespeicherkapazität ab. Siehe die Tabelle unten für die korrekten Einstellungen. Wenn die maximale Lade- und Entladeleistung Ihres MidTeQ-Wechselrichters nicht korrekt im A-tronix Controller eingestellt ist, führt dies zu instabilem Betrieb des Wechselrichters.
| Batteriespeicherkapazität | Maximale Lade- und Entladeleistung |
|---|---|
| 5 kWh-System | 🟠 2.6 kW Lade- und 2.6 kW Entladeleistung sind in den Geräteeinstellungen zu konfigurieren. |
| 10 kWh-System | 🟠 2.6 kW Lade- & 5.2 kW Entladeleistung sind in den Geräteeinstellungen zu konfigurieren. |
| 15 kWh-System | 🟠 5.2 kW Lade- & 7.6 kW Entladeleistung sind in den Geräteeinstellungen zu konfigurieren. |
| 20 kWh-System | 🟠 7.6 kW Lade- & 10 kW Entladeleistung sind in den Geräteeinstellungen zu konfigurieren. |
| 15 kWh bis 75 kWh | ✅ 10 kW (keine Begrenzung erforderlich) |
Warning
Ich kann mein MidTeQ nicht finden Die Standard-Busadressen des MidTeQ sind 247 für Modbus RTU und 255 für Modbus TCP. Der A-tronix Controller scannt alle Adressen von 1 bis 255 nach Geräten. Deshalb kann es eine Weile dauern, bis die Geräte gescannt werden.
TIPP: Wenn Sie die Busadresse Ihres MidTeQ-Wechselrichters kennen, können Sie diese im A-tronix Controller einstellen, um den Scanvorgang zu beschleunigen. Siehe den Abschnitt "Scanprozess beschleunigen (TCP/RTU)" unten.
Modbus TCP

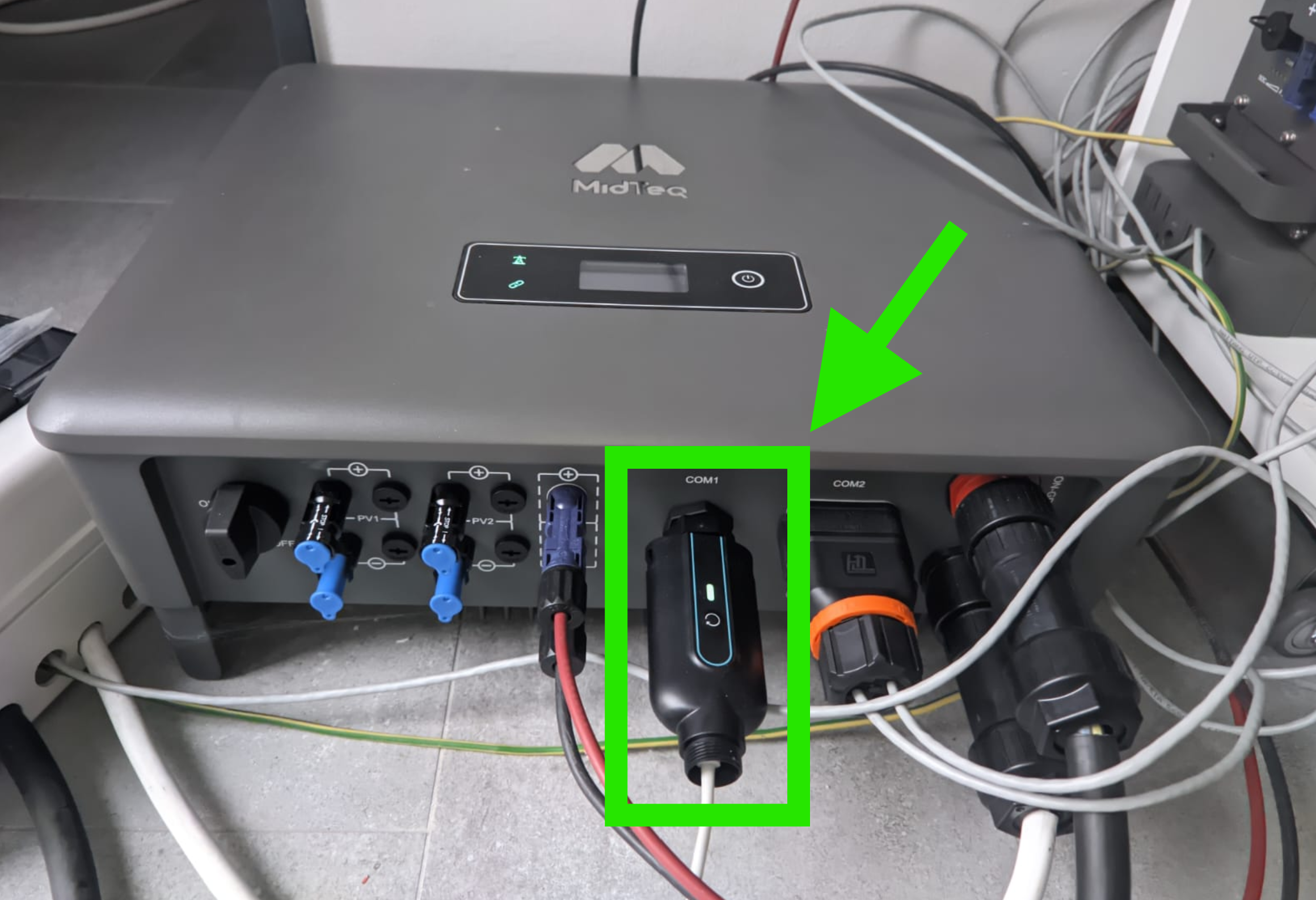

Verbinden Sie den MidTeQ-Wechselrichter über ein Ethernet-Kabel mit Ihrem Netzwerk und dem COM-Adapter, der mit dem Wechselrichter geliefert wird:
Überprüfen Sie in der MidTeQ-App oder im Überwachungsportal, dass der Wechselrichter mit Ihrem Netzwerk verbunden ist und eine IP-Adresse zugewiesen bekommen hat.
Modbus TCP ist standardmäßig auf den MidTeQ-Wechselrichtern aktiviert. Es ist keine zusätzliche Konfiguration erforderlich. Die Standard-Busadresse für Modbus TCP ist 255. Andere gängige Busadressen für Modbus TCP sind 1, 8, 247.
Scanprozess beschleunigen (TCP)
Wenn Sie die Busadresse Ihres MidTeQ-Wechselrichters kennen, können Sie diese im A-tronix Controller einstellen, um den Scanvorgang zu beschleunigen. Das folgende Beispiel gilt für einen MidTeQ, der über Modbus TCP mit der Busadresse 255 verbunden ist. Durch Ändern der minimalen Busadresse auf 254 sagen wir dem A-tronix Controller, dass es nur nach Geräten an den Busadressen 254 und 255 suchen soll und die anderen Adressen überspringen soll.
Modbus RTU (RS485)
Crimpen Sie einen RJ45-Stecker an einem Ende eines Ethernet-Kabels gemäß dem T568B-Verkabelungsstandard. Stecken Sie den gecrimpte RJ45-Stecker in den A-tronix Controller.
Verbinden Sie am anderen Ende des Ethernet-Kabels den blau/weißen Draht mit Anschluss-Pin 13 und den einfarbigen blauen Draht mit Pin 14.
Schließlich verbinden Sie das USB-Ende des Dongles mit einem verfügbaren USB-Port am A-tronix Controller.
Die Standard-Modbus-Busadresse oder RTU ist 247.
