Geräte PV-Hybrid- und Batterie-Wechselrichter

ABB-, Fimer-Wechselrichter

Unterstützte Geräte

Der a-TroniX Controller unterstützt zwei Protokolle, die bei Fimer ABB-Wechselrichtern weit verbreitet sind. Anhand des Datenblatts des Wechselrichters können Sie feststellen, welches Protokoll von Ihrem Wechselrichter unterstützt wird. Jeder Fimer ABB-Wechselrichter unterstützt das Protokoll "Modbus Sunspec".

Alle Fimer ABB-Wechselrichter, die nach 2022 produziert wurden, unterstützen das SunSpec-Protokoll. Für Modelle, die vor 2022 hergestellt wurden, prüfen Sie das Datenblatt, um zu sehen, ob das "SunSpec"-Protokoll unterstützt wird. Die meisten Modelle (auch die älteren) unterstützen das "SunSpec"-Protokoll.

Wenn Sunspec unterstützt wird, empfehlen wir die Verwendung des Sunspec-Protokolls. Wenn Sunspec nicht unterstützt wird, können Sie das Protokoll "Aurora Power One" verwenden.

Device Type	Variants	Manual	Modbus TCP (Ethernet)	RS485	Curtailment

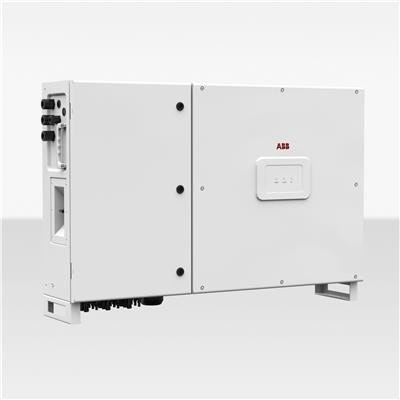

PVS-Reihe (über Modbus Sunspec)	PVS-30, PVS-50, PVS-60

a-TroniX

ADS-Tec

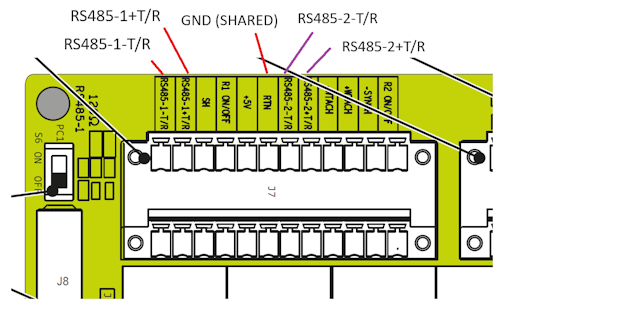

For correct RS485 wiring: Follow the guidelines for RS485 wiring.
If the wiring shown in the table below is incorrect, please let us know.
There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	a-TroniX Controller model OM1	a-TroniX Controller model IG8	RS485-USB converter	RS485-Ethernet converter
+T/R	RS485 A	RS485_POS	RS485 A	TX+
-T/R	RS485 B	RS485_NEG	RS485 B	TX-
RTN	RS GND	GND	Not available	G
