AlphaESS Wechselrichter
AlphaESS ist ein führender globaler Anbieter von Energiespeicherlösungen und -dienstleistungen, der sich auf sowohl private als auch gewerbliche Anwendungen spezialisiert hat. Ihr Produktspektrum umfasst die Serien SMILE und STORION, die zuverlässige und effiziente Energiespeicherlösungen bieten.
Unterstützte Geräte
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment | Hauptmerkmale |
|---|---|---|---|---|---|
| Storion Serie | Storion G1 H30 | ✅ | ❌ | ❌ | • 30kW Ausgabeleistung • Eingebautes Energiemanagement • Fortschrittliche Überwachungsmöglichkeiten |
| Storion G2 H30 | ✅ | • 30kW Ausgabeleistung • Duale Kommunikationsoptionen • Verbesserte Netzunterstützungsfunktionen | |||
| Storion G2 H50 | • 50kW Ausgabeleistung • Duale Kommunikationsoptionen • Verbesserte Netzunterstützungsfunktionen | ||||
| Storion G3 H30 | • 30kW Ausgabeleistung • Duale Kommunikationsoptionen • Verbesserte Netzunterstützungsfunktionen | ||||
| Storion G3 H50 | • 50kW Ausgabeleistung • Duale Kommunikationsoptionen • Verbesserte Netzunterstützungsfunktionen | ||||
| Storion TB125 | • 125kW Ausgabeleistung • Duale Kommunikationsoptionen • Verbesserte Netzunterstützungsfunktionen | ||||
| Smile Serie | SMILE-5 | ⚠️ | ✅ | ❌ | • 5kW Ausgabeleistung • Kompakte Bauweise • Optimierung für Wohnanwendungen |
| SMILE-B3 | ❌ | • Fokus auf Batteriespeicher • Verbesserte Backup-Funktionen • Smart Home Integration | |||
| SMILE-T10-HV | ✅ | • 10kW Ausgabeleistung • Dreiphasensystem • Fortschrittliches Netzmanagement | |||
| SMILE-G3-S3.6/S5/B5 | • 3.6/5kW Ausgabeleistung • Einphasesystem • Fortschrittliches Netzmanagement | ||||
| SMILE-G3-T4/T5/T6/T8/T10/T15/T20 | • 4/5/6/8/10/15/20kW Ausgabeleistung • Dreiphasensystem • Fortschrittliches Netzmanagement |
Warning
Für Smile 5:
• SN beginnend mit AL701XXXXXX → Modbus TCP unterstützt.
• SN beginnend mit AL200XXXXXX → Nur Modbus RTU (RS485).
Kommunikationsoptionen
Ethernet (Modbus TCP)
Alle AlphaESS Wechselrichter unterstützen die Modbus TCP-Kommunikation über ihren Ethernet-Anschluss. Dies bietet:
- Schnelle und zuverlässige Kommunikation
- Einfache Integration in Heimnetzwerke
- Fernüberwachungsmöglichkeiten
RS485
Die meisten Modelle (außer STORION-H30) unterstützen die RS485-Kommunikation und bieten:
- Zuverlässige Kommunikation über weite Strecken
- Mehrere Gerätesteckverbindungen
- Unterstützung von branchenüblichen Protokollen
Verkabelung
Ethernet-Verbindung
Für die korrekte Ethernet-Verkabelung folgen Sie den Richtlinien für Ethernet-Verkabelung.
RS485-Verbindung
Für Modelle, die RS485 unterstützen:
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | A-tronix Controller model OM1 | A-tronix Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B | RS485 B | RS485_NEG | RS485 B | TX- |
| GND | RS GND | GND | Not available | G |
- Verwenden Sie abgeschirmte, verdrillte Paarleitungen
- Maximale Kabellänge: 1000m
- Richtige Polarität einhalten (A zu A, B zu B)
Konfiguration

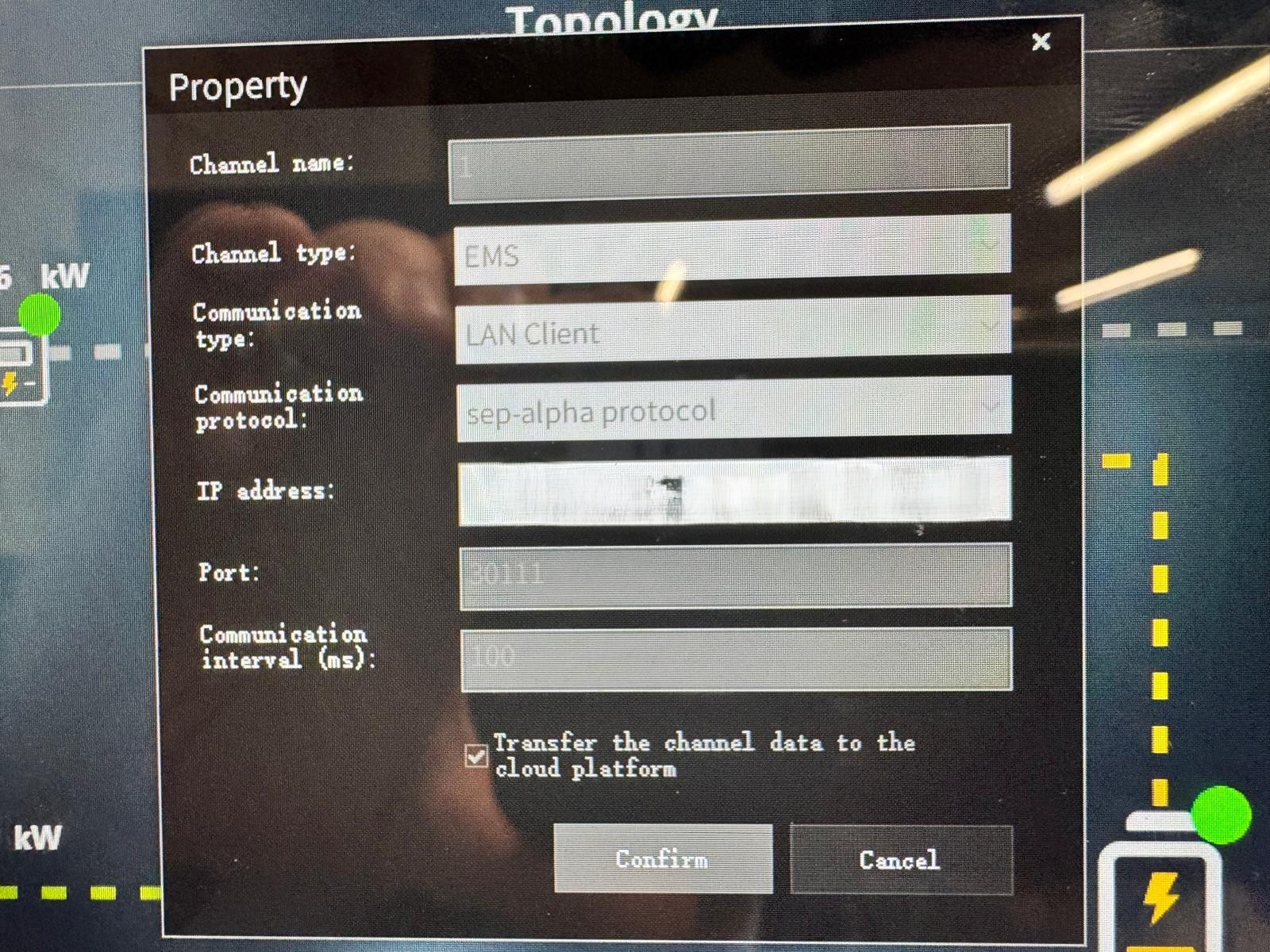

Netzwerksetup
- Schließen Sie den Wechselrichter über ein Ethernet-Kabel an Ihr lokales Netzwerk an
- Stellen Sie sicher, dass Ihre IP-Adresse im selben Subnetz wie der Controller ist
