SAJ
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| SAJ H2 series-5k-30k | ✅ | ✅ | ✅ |
| SAJ HS2 series-5k-10k | |||
| SAJ CHS2 | |||
| SAJ AS2 | ❌ |
Konfiguration
1: Physikalische Verbindungsanpassung
Für Ethernet-Verbindung:
- Lokalisieren Sie die Kommunikationsschnittstelle an Ihrem SAJ-Wechselrichter
- Verbinden Sie ein Ethernet-Kabel zwischen dem Wechselrichter und Ihrem lokalen Netzwerk
- Befolgen Sie die Ethernet-Verkabelungsrichtlinien für eine ordnungsgemäße Installation
Für RS485-Verbindung:
- Lokalisieren Sie den RS485-Port an Ihrem SAJ-Wechselrichter
- Verbinden Sie das RS485-Kabel gemäß der folgenden Belegung:
- PIN A: RS485+
- PIN B: RS485-
- GND: Erde (sofern verfügbar)
2: Netzwerk-Konfiguration
- Standardmäßig ist der Wechselrichter so eingestellt, dass er automatisch eine IP-Adresse über DHCP bezieht
- Wenn Sie eine statische IP-Konfiguration verwenden:
- Greifen Sie auf die Webschnittstelle des Wechselrichters zu
- Navigieren Sie zu den Netzwerkeinstellungen
- Konfigurieren Sie die IP-Adresse, Subnetzmaske und Gateway nach Bedarf
3: Kommunikationsparameter
Für eine optimale Leistung stellen Sie die folgenden Kommunikationsparameter sicher:
- Modbus TCP-Port: 502 (Standard)
- RS485-Baudrate: 9600
- Datenbits: 8
- Stoppbits: 1
- Parität: Keine
Verkabelung
Ethernet-Verbindung
- Verwenden Sie CAT5e oder CAT6 Ethernet-Kabel
- Maximale Kabellänge: 100 Meter
- Befolgen Sie die Richtlinien für Ethernet-Verkabelung
RS485-Verbindung
- Verwenden Sie geschirmte Twisted-Pair-Kabel
- Maximale Kabellänge: 1000 Meter
- Verbinden Sie den Schirm nur an einem Ende mit der Erde
- Halten Sie eine geeignete RS485-Bus-Topologie ein
eSAJ Home-Einstellungen
| Schritt | Bild |
|---|---|
| Öffnen Sie ESAJ Home und verbinden Sie sich mit dem Wechselrichter | |

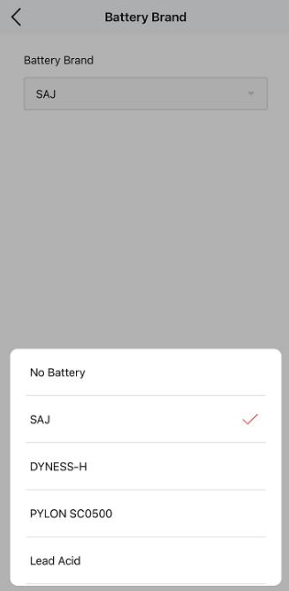

| Wählen Sie SAJ in den Batteriesettings und klicken Sie nach der Änderung auf Speichern |  |

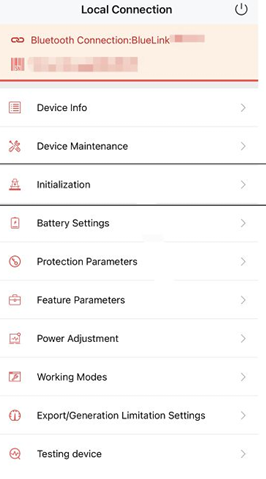

| Klicken Sie auf Initialisierung und wählen Sie das Netz für das Land |  |
| Deaktivieren Sie die Exportbeschränkung (wenn sie aktiviert ist, kann keine Leistung aus dem Wechselrichter ins Netz eingespeist werden). |  |
Fehlerbehebung
Häufige Probleme und Lösungen:
-
Keine Kommunikation
- Überprüfen Sie die physikalischen Verbindungen
- Überprüfen Sie die Netzwerkeinstellungen
- Stellen Sie sicher, dass die Modbus-Adressen korrekt konfiguriert sind
-
Intermittierende Verbindung
- Überprüfen Sie die Kabelqualität und -verbindungen
- Vergewissern Sie sich, dass es keine elektromagnetischen Störungen gibt
- Stellen Sie sicher, dass die Kabelverlegung korrekt ist
