Unterstützte Geräte
Die A-tronix Controller unterstützt eine breite Palette von Solinteg-Wechselrichtern über Modbus TCP und Modbus RTU (RS485), da Solinteg ein standardisiertes Protokoll für all ihre Wechselrichter hat.
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| INTEG MHT-(25-50)K | ✅ | ✅ | ✅ |
| INTEG MHT-(4-20)K | |||
| Solinteg-verbundener Zähler | - |
Integrationsversionen
Auf Controller Firmware-Version 1.22.1.1 oder höher bieten wir eine verbesserte Solinteg-Integration an:
Diese neue Version umfasst:
- Schnellere Geräteauslesung und schnelleres Finden von Solinteg-Wechselrichtern
- Frequenzregulation
- Option zur Aktivierung des Batterieprioritätsmodus (nur für hybride Wechselrichter mit sowohl Batterie als auch Solar): wenn aktiviert, priorisiert der Wechselrichter das Entladen der Batterie, bevor er Solarenergie ins Netz einspeist. Dies ist nützlich, wenn die Batterie am Energiehandel teilnimmt und Sie Sicherheit über die Verfügbarkeit der Batterieleistung möchten.
Die klassische Version ist weiterhin verfügbar und kann gewählt werden, wenn die 'stabile' Version ausgewählt wird. Bei Problemen mit der Beta-Version können Sie jederzeit zur stabilen Version zurückwechseln.
Auf Controller Firmware-Version 1.22.1.0 oder älter bieten wir nur die klassische Version dieser Integration an: Die klassische Version unterstützt weiterhin andere Funktionen wie Batteriesteuerung/-auslesung, Zählerauslesung und Solarleistungsmessung.
Modbus RTU (RS485)

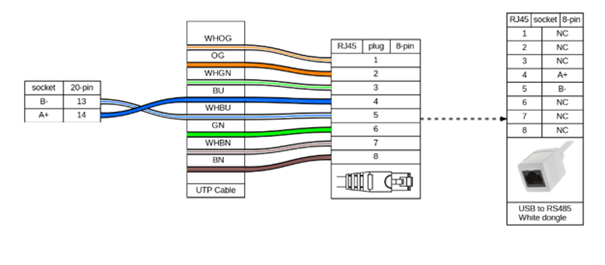

Crimpen Sie einen RJ45-Stecker an ein Ende eines Ethernet-Kabels gemäß dem T568B Verdrahtungsstandard. Stecken Sie den crimpten RJ45-Stecker in die A-tronix Controller.
Verbinden Sie am anderen Ende des Ethernet-Kabels den blau/weißen Draht mit Anschluss-Pin 13 und den einfarbigen blauen Draht mit Pin 14.
Schließlich schließen Sie das USB-Ende des Dongles an einen verfügbaren USB-Anschluss an die A-tronix Controller an.
Die standardmäßige Modbus-Busadresse oder RTU ist 247.
Modbus TCP
Modbus TCP ist standardmäßig auf den Solinteg-Wechselrichtern aktiviert. Es sind keine zusätzlichen Konfigurationen erforderlich. Die standardmäßige Busadresse für Modbus TCP ist 255. Andere häufige Busadressen für Modbus TCP sind 1, 8, 247.
Fehlerbehebung
Mein Solinteg wird bei der Gerätesuche nicht gefunden
Tip
Ab Controller Firmware-Version 1.22.1.1 sollte dieses Problem nicht mehr auftreten, da der Scannvorgang optimiert wurde.
Die standardmäßigen Busadressen von Solinteg sind 247 für Modbus RTU und 255 für Modbus TCP. Die A-tronix Controller wird nach Geräten auf allen Adressen von 1 bis 255 scannen. Daher kann es eine Weile dauern, Geräte zu scannen.

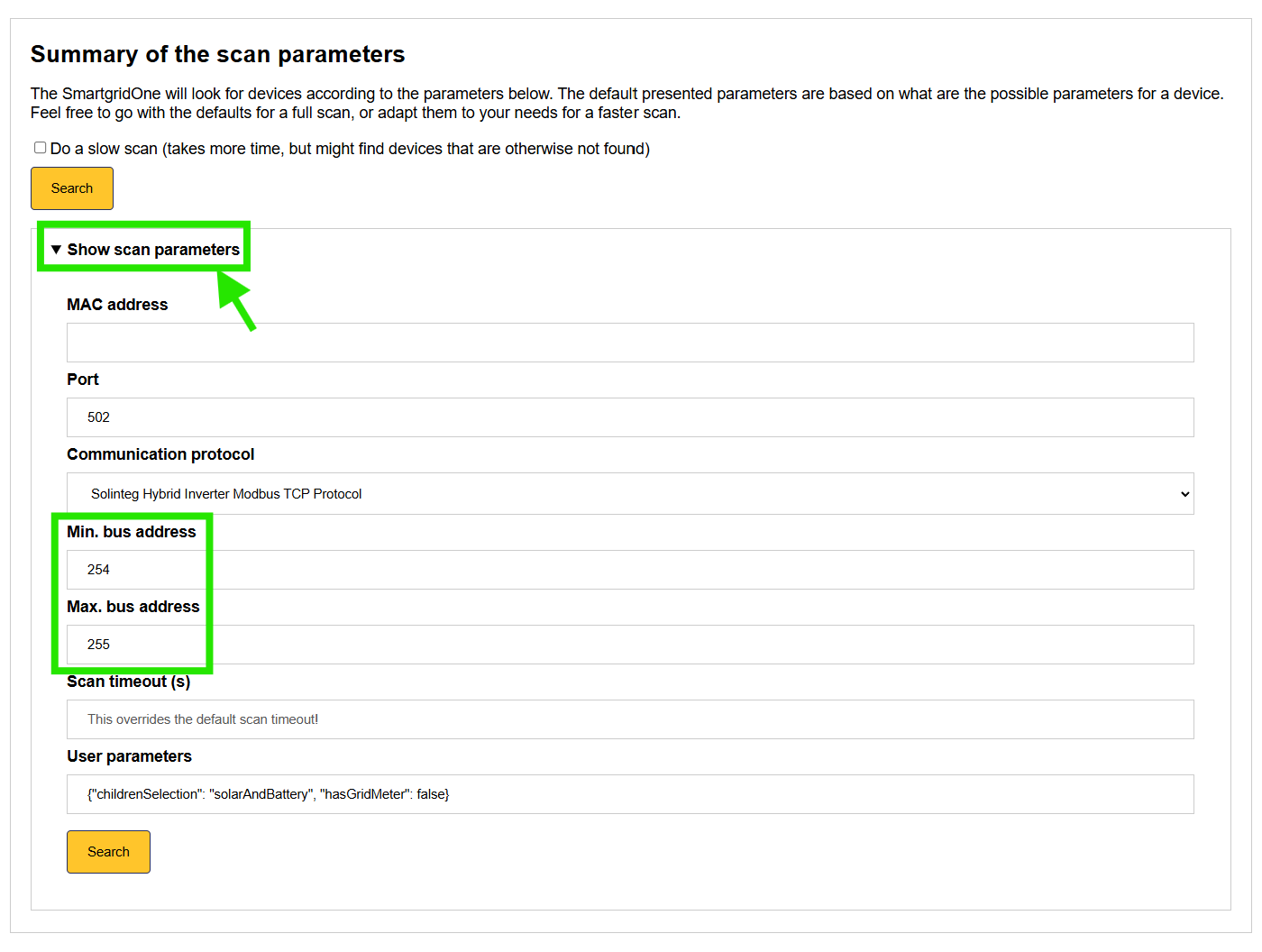

Wenn Sie die Busadresse Ihres Solinteg-Wechselrichters kennen, können Sie diese in der A-tronix Controller festlegen, um den Scannvorgang zu beschleunigen. Das folgende Beispiel ist für einen Solinteg, der über Modbus TCP mit der Busadresse 255 verbunden ist. Durch Ändern der minimalen Busadresse auf 254, weisen wir die A-tronix Controller an, nur nach Geräten auf den Busadressen 254 und 255 zu scannen und die anderen Adressen zu überspringen.
Hinweis bei mehreren Solinteg-Wechselrichtern
Wenn Sie mehrere Solinteg-Wechselrichter haben, beachten Sie bitte:
- Es wird keine Master-Slave-Konfiguration unterstützt. Jeder Wechselrichter muss einzeln mit der A-tronix Controller verbunden sein. Jede Master-Slave-Konfiguration sollte bei den Wechselrichtern deaktiviert werden.

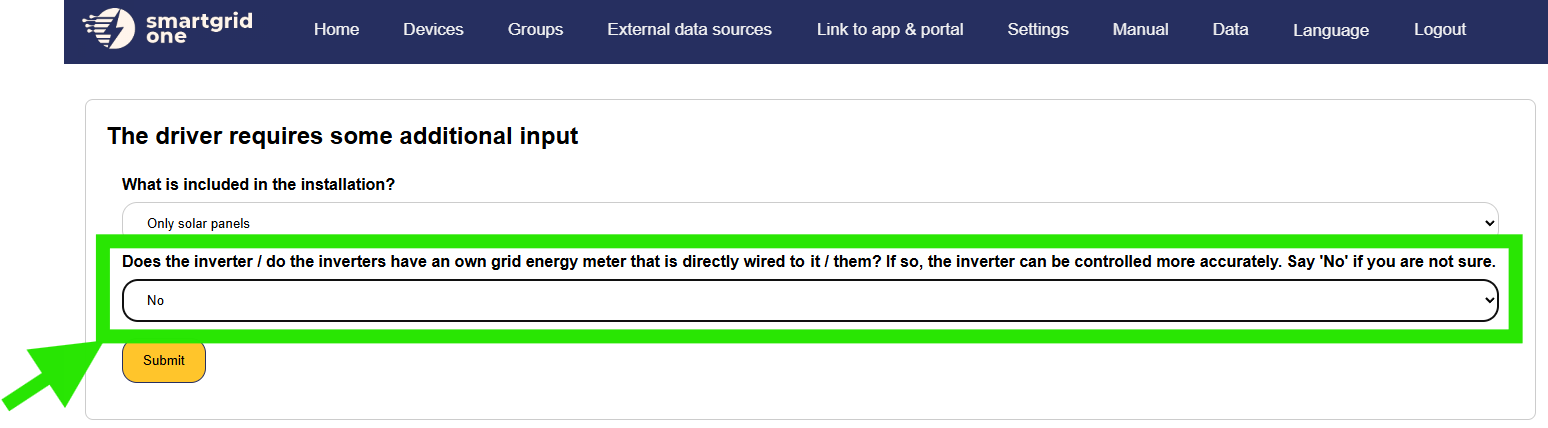

- Der Solinteg-Netzzähler wird nicht unterstützt, wenn mehrere Solinteg-Wechselrichter vorhanden sind. Bei der Einführung eines Solinteg verwenden Sie die folgende Einstellung:
Verwenden Sie einen dedizierten Zähler für Netzmessungen an der A-tronix Controller, der nicht mit einem der Solinteg-Wechselrichter verbunden ist.
