Victron
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| Multiplus II | ✅ | ❌ | ✅ |
| Multiplus RS | |||
| Cerbo GX | |||
| Venus GX | |||
| Inverters with built in GX device | |||
| Other Victron devices |
[!DANGER]
Wichtig
Falls Ihre PV-Anlage oder andere Geräte bereits mit dem Victron-System verbunden sind, stellen Sie sicher, dass Sie diese nicht erneut zum a-TroniX Controller hinzufügen. Dies kann zu doppelten Messungen führen.
Hinweis
Geräte anderer Marken: Wir empfehlen, sie direkt anzuschließen
Ein Victron-GX-Gerät kann Geräte anderer Marken messen und steuern (z. B. PV-Wechselrichter über Zero-Feed-in, EV-Ladegeräte oder Wärmepumpen). Bei Geräten, die a-TroniX Controller selbst unterstützt, empfehlen wir, sie direkt an a-TroniX Controller anzuschließen, anstatt sie über das Victron-System zu steuern. In der Übersicht der unterstützten Geräte finden Sie eine Aufstellung der von uns unterstützten Geräte.
Geräte, die wir nicht unterstützen, können selbstverständlich weiterhin mit dem Victron-System verbunden bleiben. Fügen Sie diese in diesem Fall jedoch nicht zusätzlich zu a-TroniX Controller hinzu (siehe den Hinweis oben zu doppelten Messungen).
Verkabelung
Für eine korrekte Ethernet-Verkabelung: Befolgen Sie die Richtlinien für die Ethernet-Verkabelung.
Video
Konfiguration

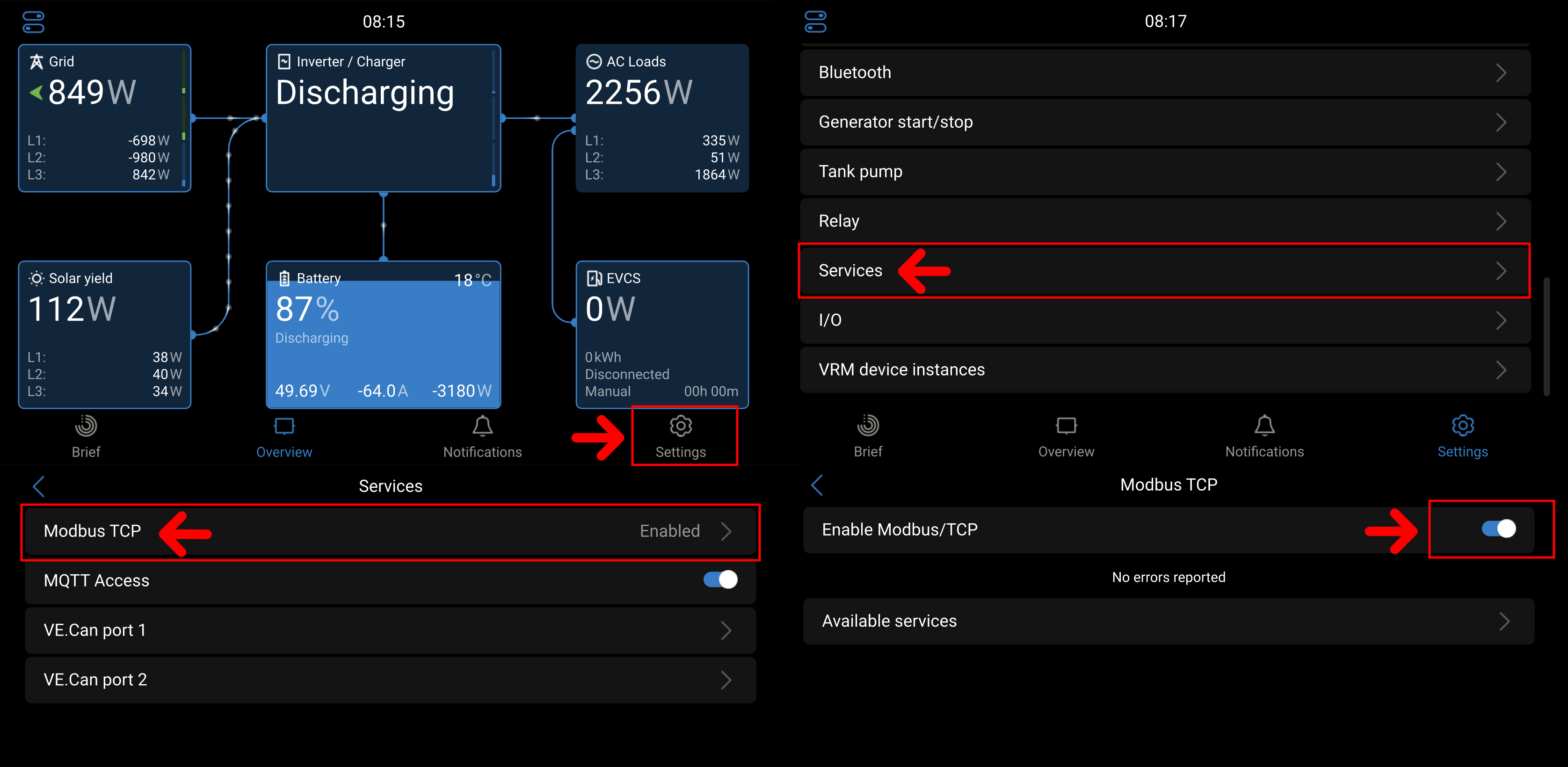

1. Modbus TCP muss aktiviert sein.
In den Einstellungen des Wechselrichters:
- Gehen Sie zu „Settings“
- Gehen Sie zu „Services“
- Gehen Sie zu „Modbus TCP“
- Wählen Sie „Enable Modbus/TCP.“

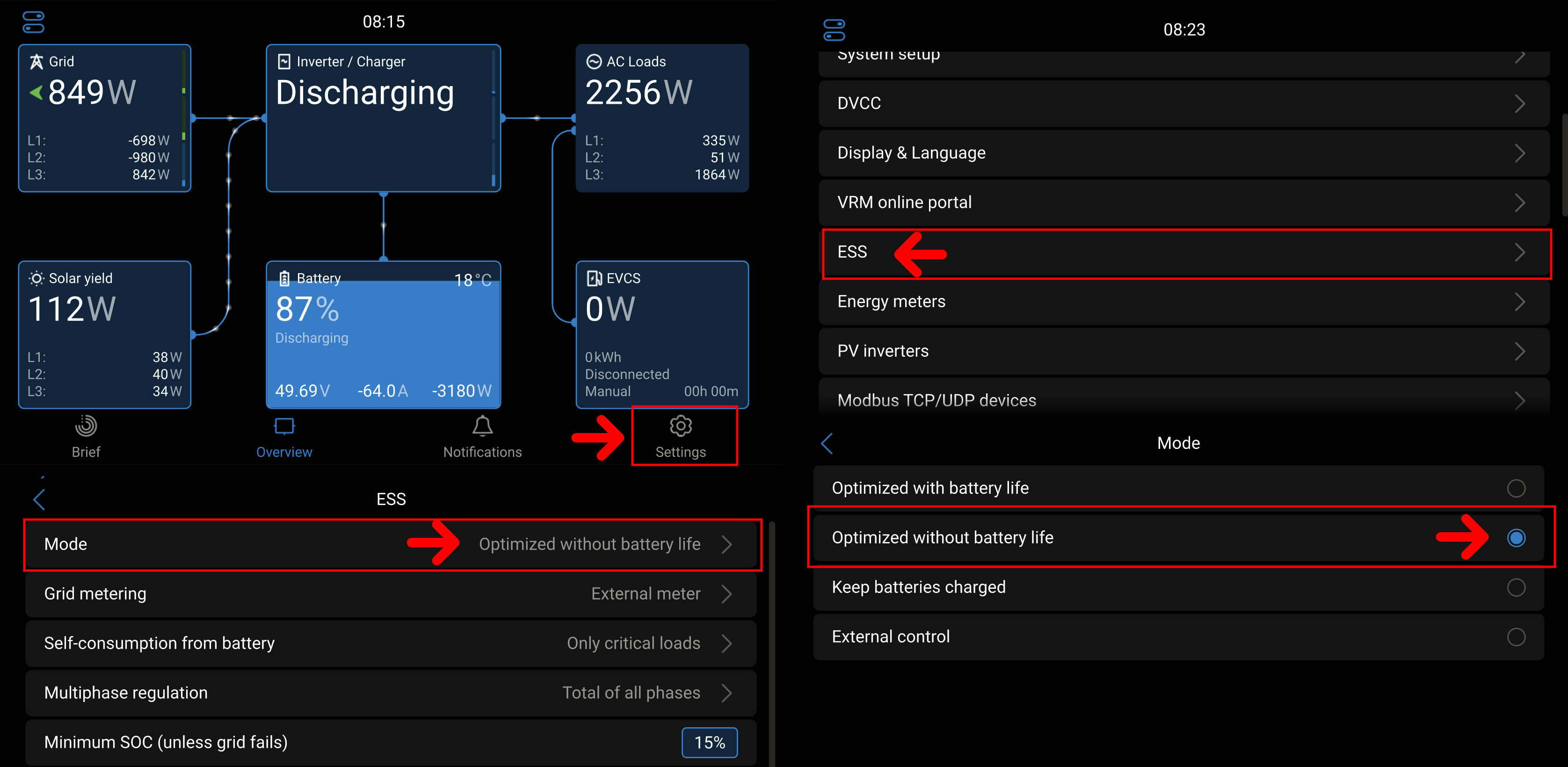

2. Das ESS muss sich in einem Modus befinden, der eine Steuerung ermöglicht. Gehen Sie in den Einstellungen des Wechselrichters zu:
- Gehen Sie zu „Settings“
- Gehen Sie zu „ESS“
- Wählen Sie den Modus „Optimized (without BatteryLife)“
[!DANGER]
Wichtig
WENN DIESER MODUS GEÄNDERT WIRD, FUNKTIONIERT DAS SYSTEM NICHT ORDNUNGSGEMÄSS!

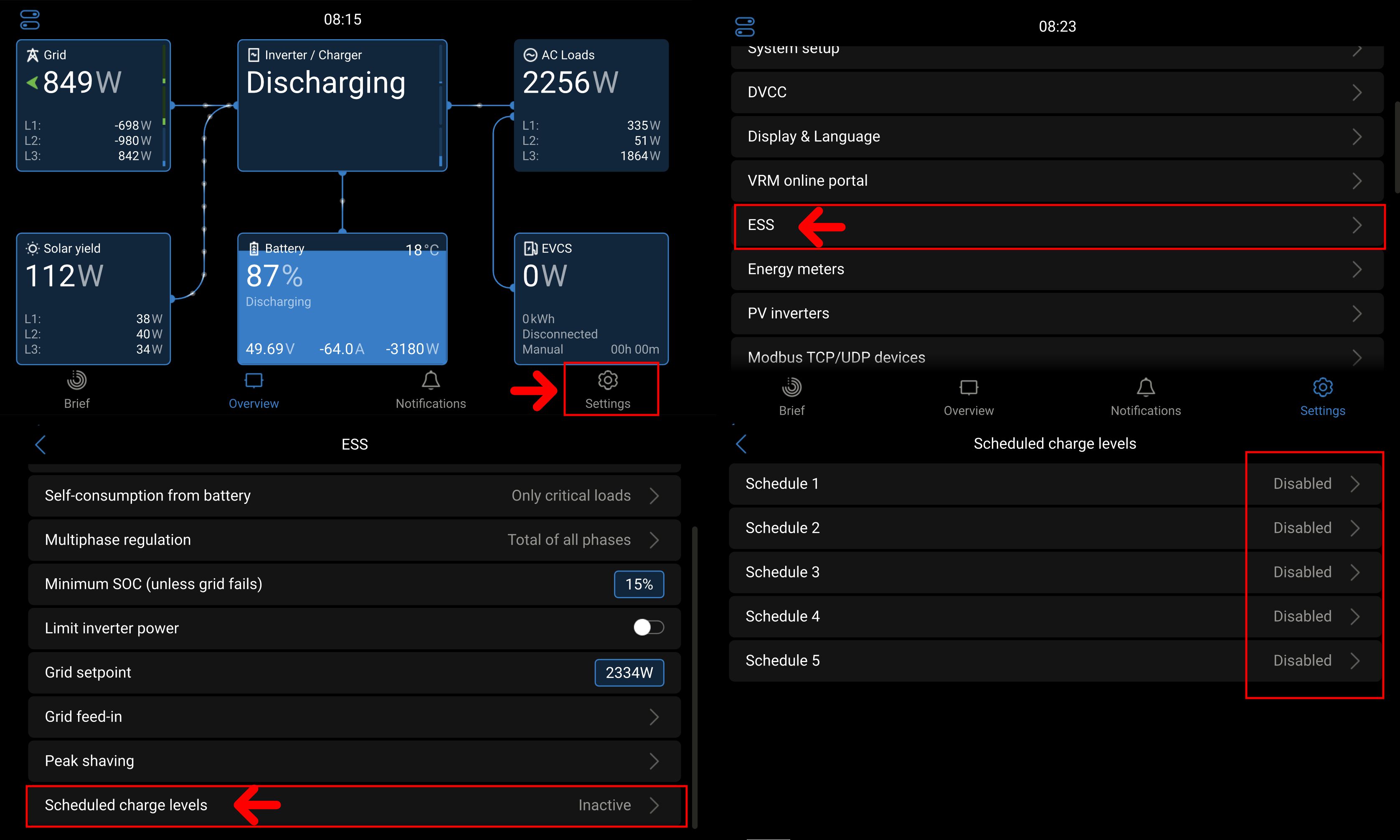

3. Deaktivieren Sie das geplante Laden
- Gehen Sie zu „Settings“
- Gehen Sie zu „ESS“
- Gehen Sie zu „Scheduled charge levels“
- Deaktivieren Sie alle geplanten Ladestufen
4. Schalter aktivieren
Der Schalter an der Unterseite des Wechselrichters muss sich in Position 1 befinden, damit die Steuerung angenommen wird.
Fehlerbehebung
Falls Ihr Wechselrichter weiterhin nicht ordnungsgemäß funktioniert, überprüfen Sie bitte Folgendes:
- Dynamic ESS muss deaktiviert sein.
- Sind Ihre Netzgrenzen korrekt eingestellt?

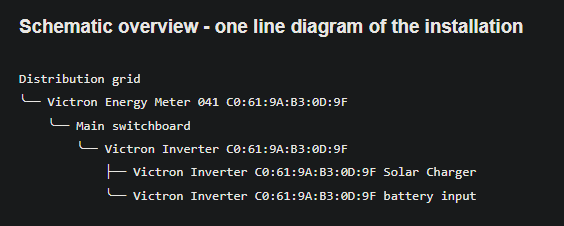

- Sind Ihre Gruppen im Controller korrekt eingestellt? (Siehe Beispiel unten)
- Wenn die Batterie oszilliert, stellen Sie die Laufzeit des Schedulers in den erweiterten Einstellungen auf mindestens 5 s ein.
Falls Probleme bei der Steuerung des Wechselrichters auftreten, führen Sie bitte die folgenden Schritte aus:
- Stellen Sie vor der Durchführung dieser Schritte sicher, dass Sie den Victron-Wechselrichter aus dem a-TroniX Controller-Controller entfernen, damit der Controller den Test nicht beeinflusst.

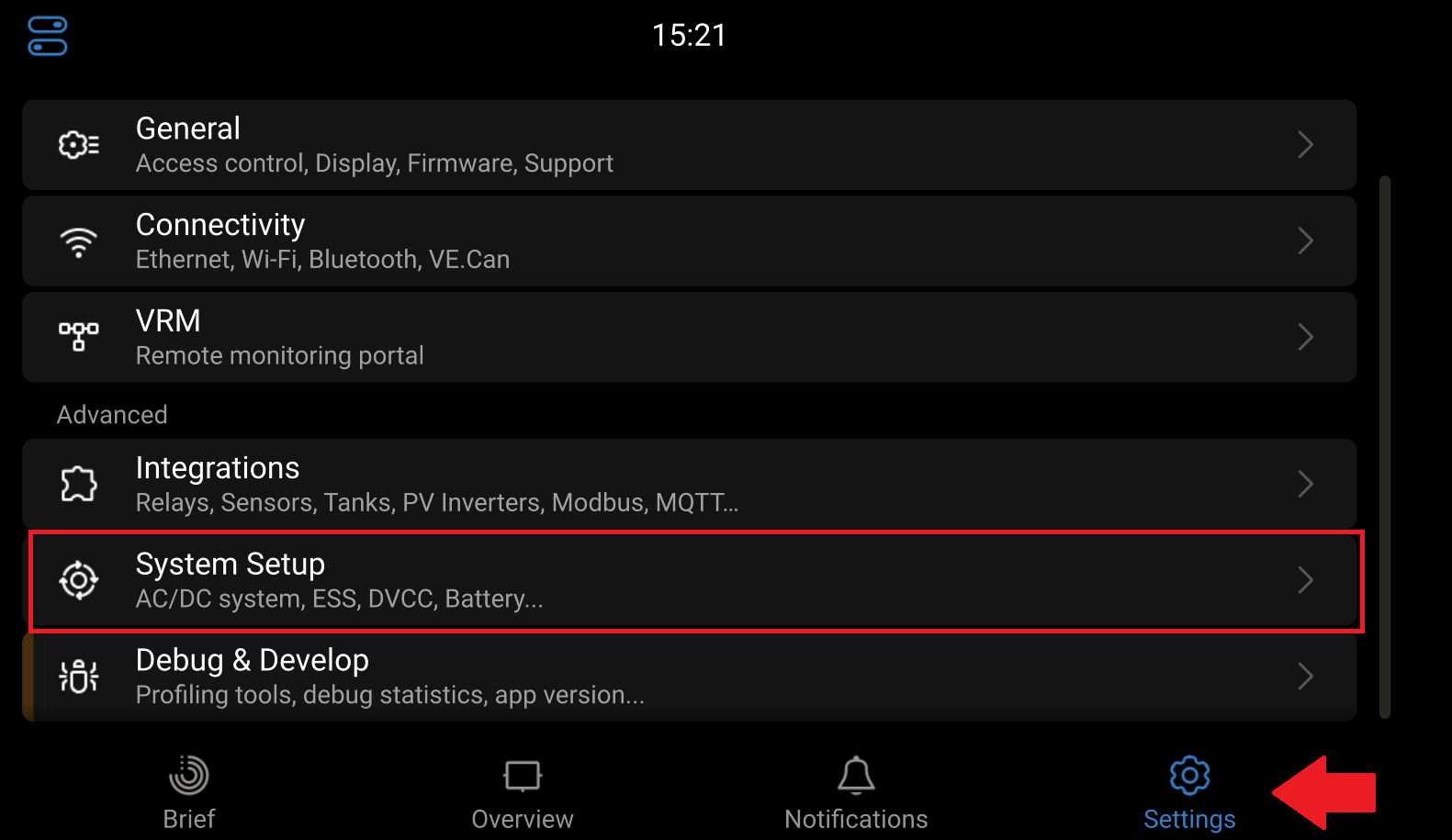

- Öffnen Sie nun die Victron-Oberfläche. Gehen Sie auf der Registerkarte „Settings“ zu „System Setup“.

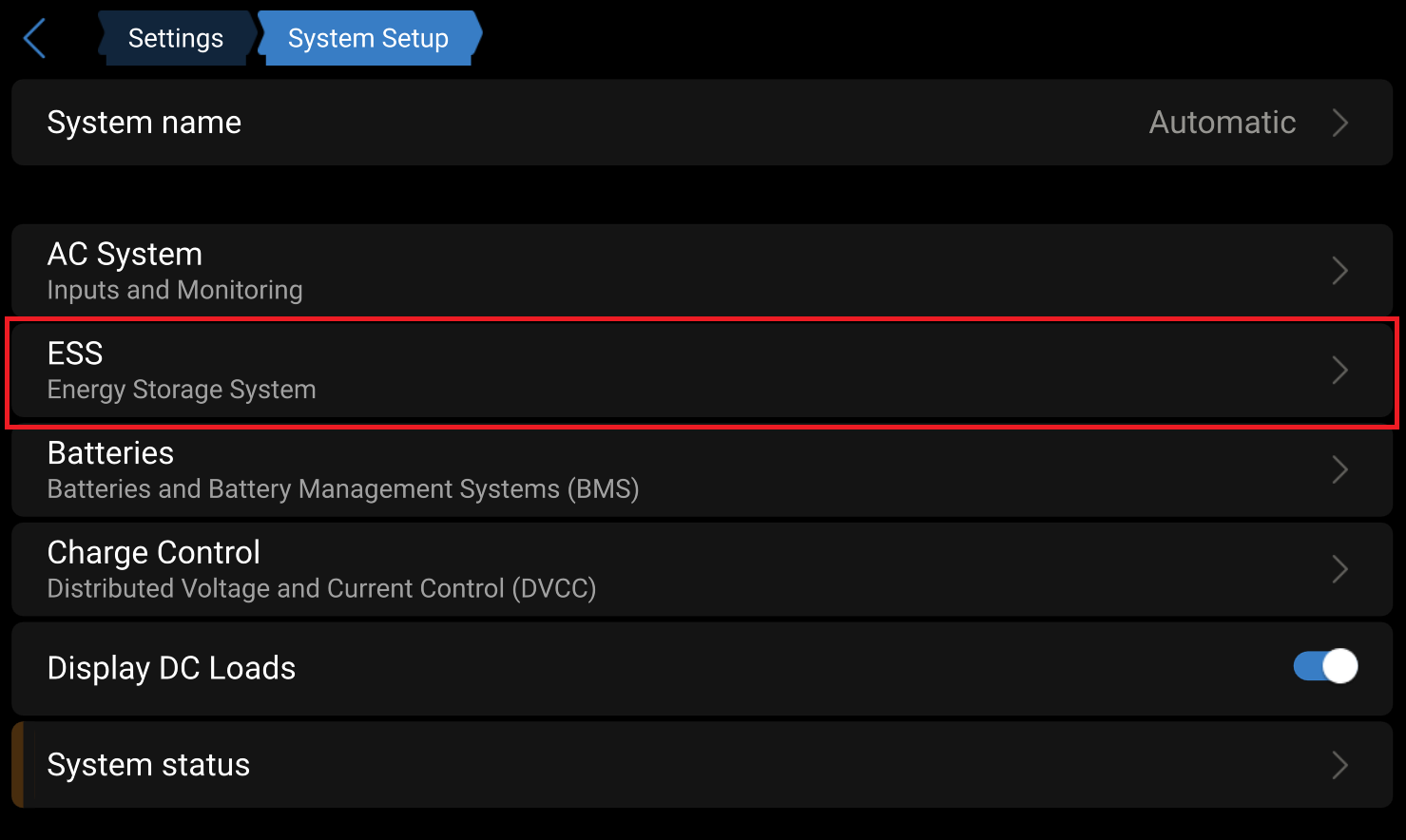

- Gehen Sie zu „ESS“.

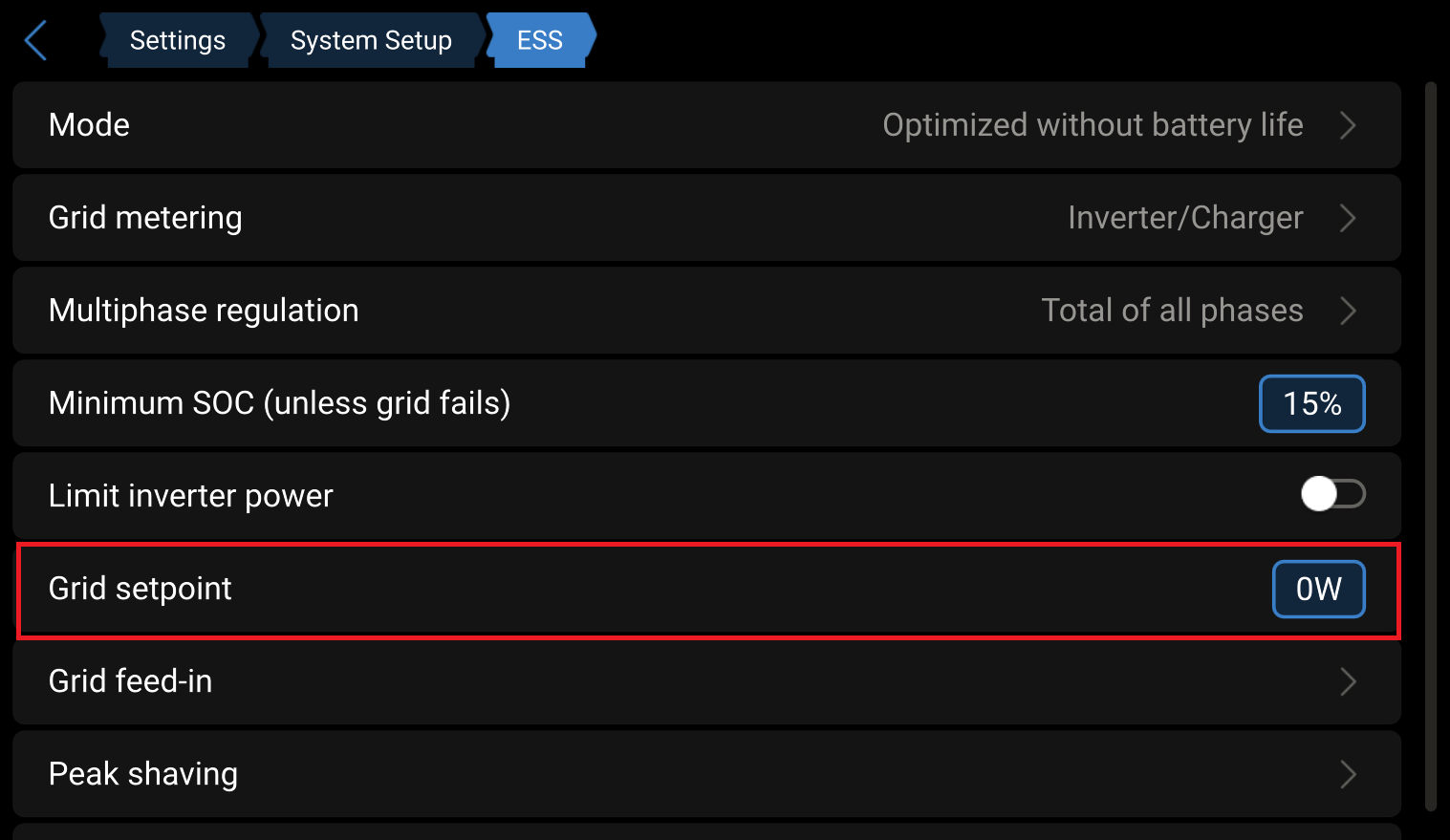

- Drücken Sie auf „Grid setpoint“.

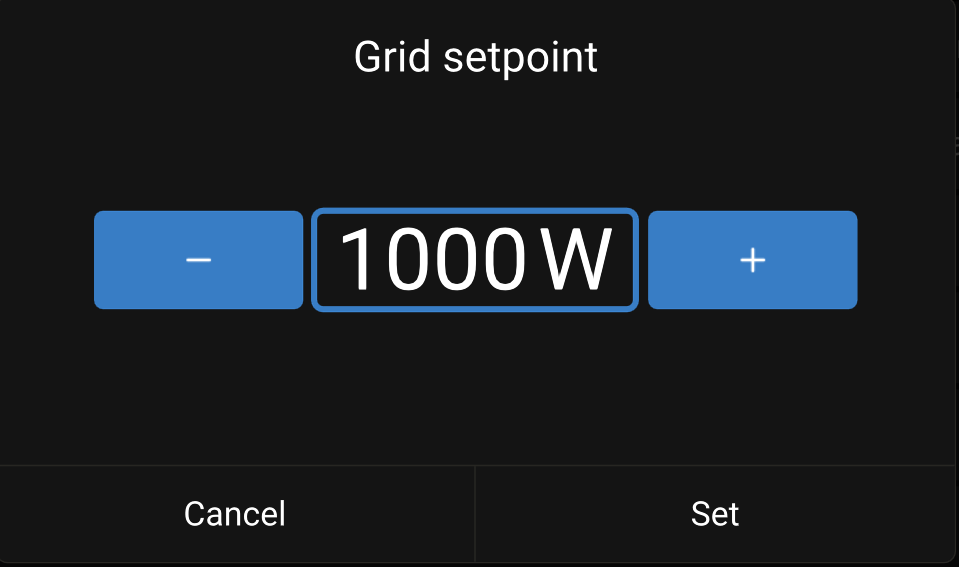

- Stellen Sie den Netzsollwert auf einen bestimmten Wert ein, sodass die Batterie mit dem Laden oder Entladen beginnt.

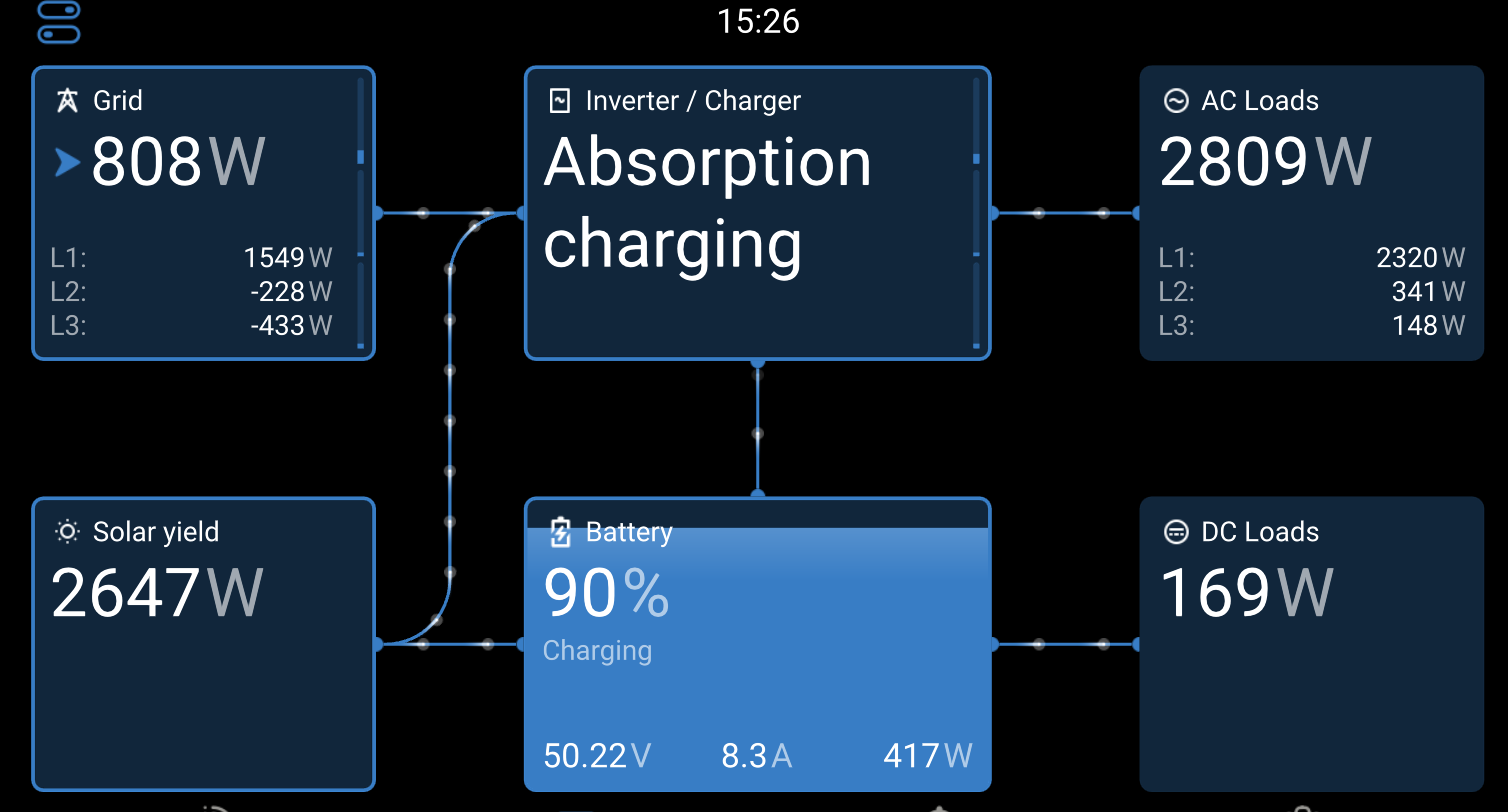

- Überprüfen Sie auf der Übersichtsseite, ob die Batterie geladen oder entladen wird.
- Wenn keine Reaktion auf den Sollwert erfolgt, deutet dies auf ein Problem mit dem Victron-Wechselrichter und nicht mit dem a-TroniX Controller-Controller hin.
