Ampowr-Wechselrichter
Ampowr-Wechselrichter
Unterstützte Geräte
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| Ampihome | Single-Phase | ❌ | ✅ |
| Three-Phase | |||
| Hybrid | ✅ |
Verkabelung
Der a-TroniX Controller und die Ampihone-Wechselrichter kommunizieren über RS485 oder Ethernet.
Ethernet
Für eine korrekte Ethernet-Verkabelung: Befolgen Sie die Richtlinien für die Ethernet-Verkabelung.

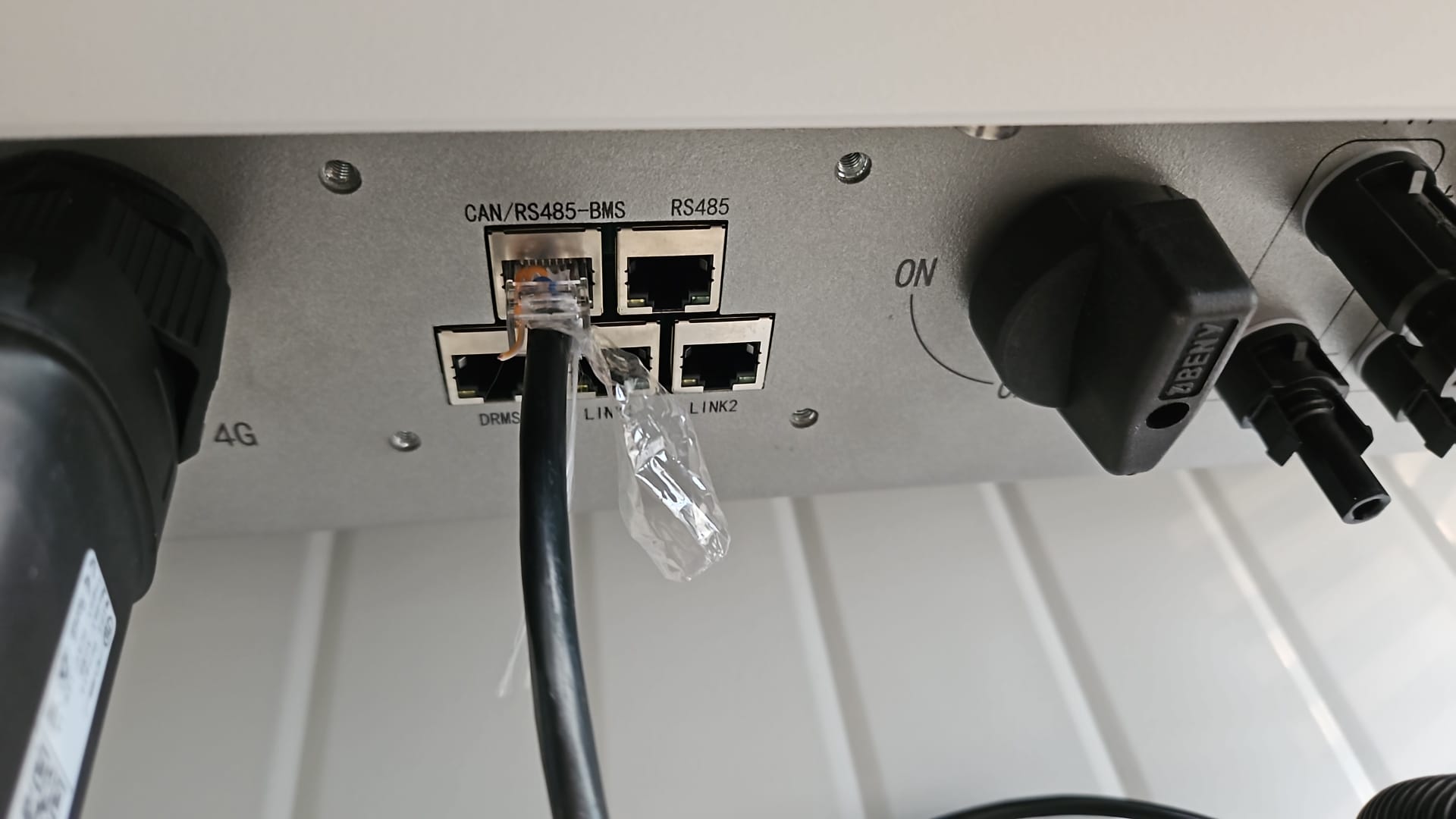

RS485
Info
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Pin 7 (White-Brown) | RS485 A | RS485_POS | RS485 A | TX+ |
| Pin 8 (Brown) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Warnung
Warnung
Ich kann meinen Ampihome-Wechselrichter nicht finden Für Ampowr-Hybridwechselrichter sind die Standard-Busadressen 247 für Modbus RTU und 255 für Modbus TCP. Der a-TroniX Controller scannt alle Adressen von 1 bis 255 nach Geräten. Daher kann das Scannen nach Geräten einige Zeit dauern.
TIPP: Wenn Sie die Busadresse Ihres Wechselrichters kennen, können Sie diese im a-TroniX Controller festlegen, um den Scanvorgang zu beschleunigen.
Konfiguration
Ampihome einphasig
Der Ampihome-Einphasenwechselrichter muss auf „Slave Secondary Port“ eingestellt werden:

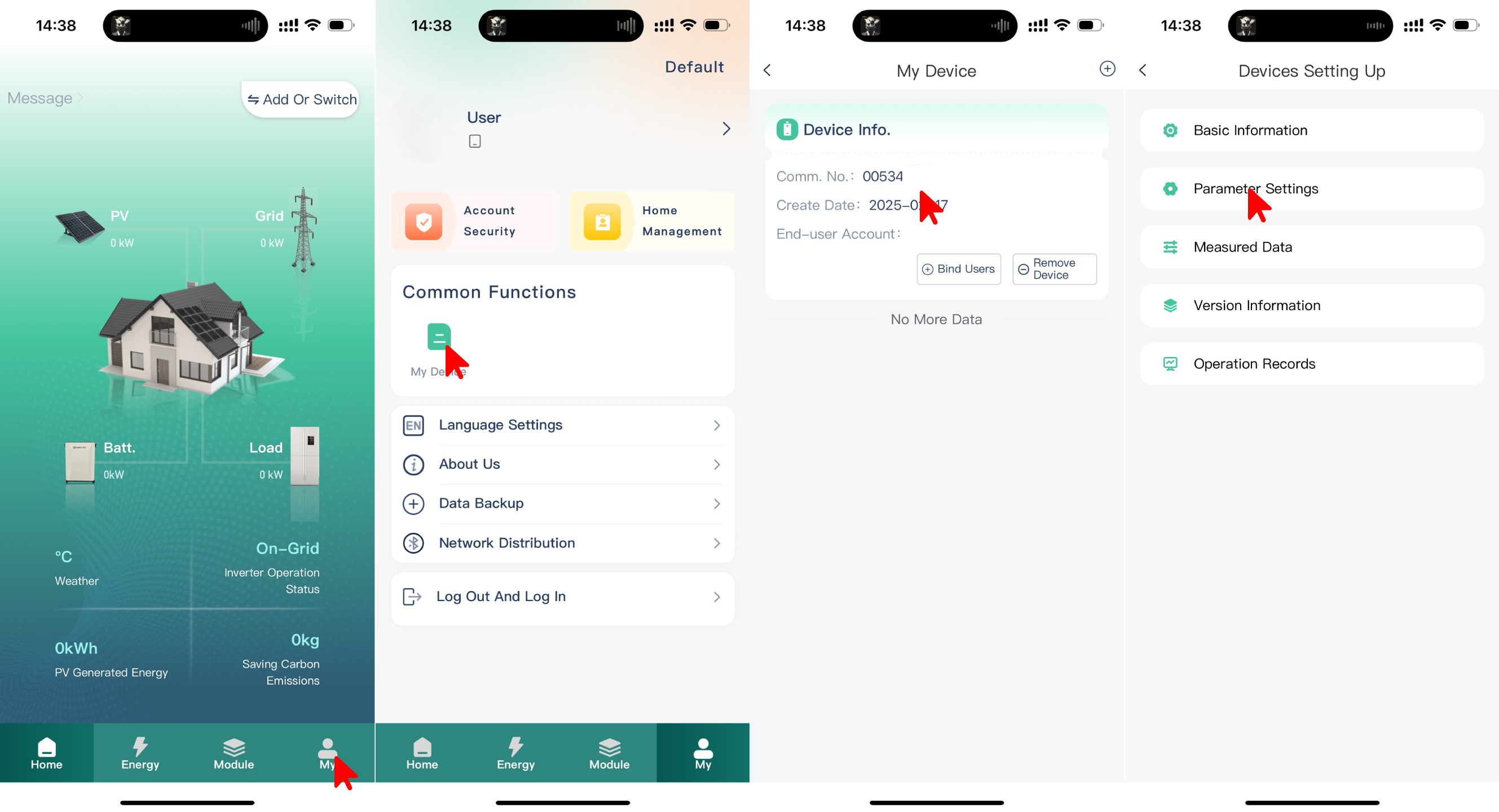

- Öffnen Sie die ESS Link-App
- Wählen Sie unten rechts „My“ aus
- Wählen Sie „My Device“ aus
- Wählen Sie „Comm No.“ des Geräts aus

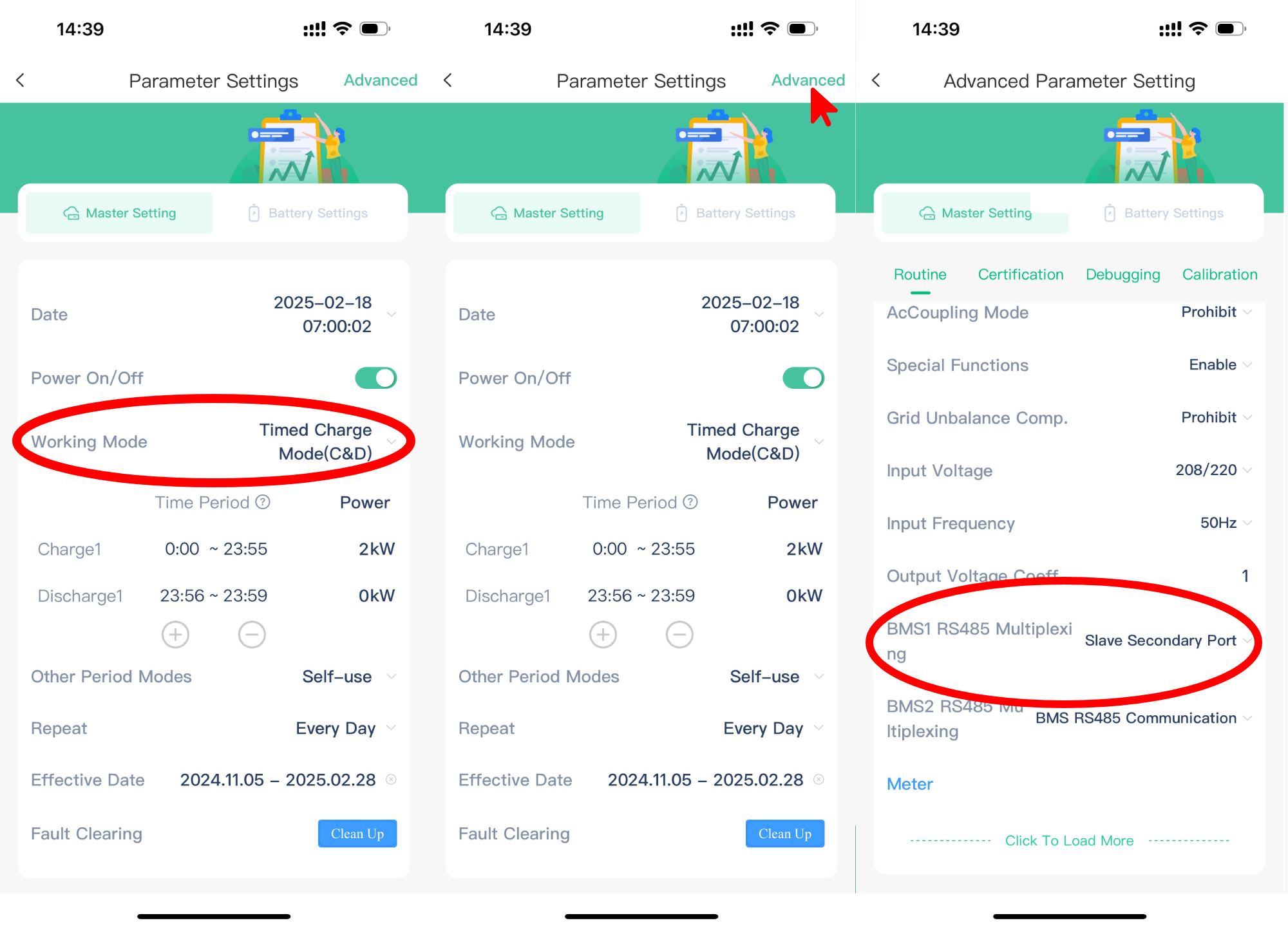

- Wählen Sie „Parameter Settings“ aus
- Stellen Sie „Working Mode“ auf „Timed Charge Mode (C&D)“ ein
- Wählen Sie oben rechts „Advanced“ aus
- Stellen Sie „BMS1 RS485 Multiplexing“ auf „Slave Secondary Port“ ein
Warnung
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the a-TroniX Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The a-TroniX Controller will scan on those first.
Last updated December 11, 2025Edit this page
