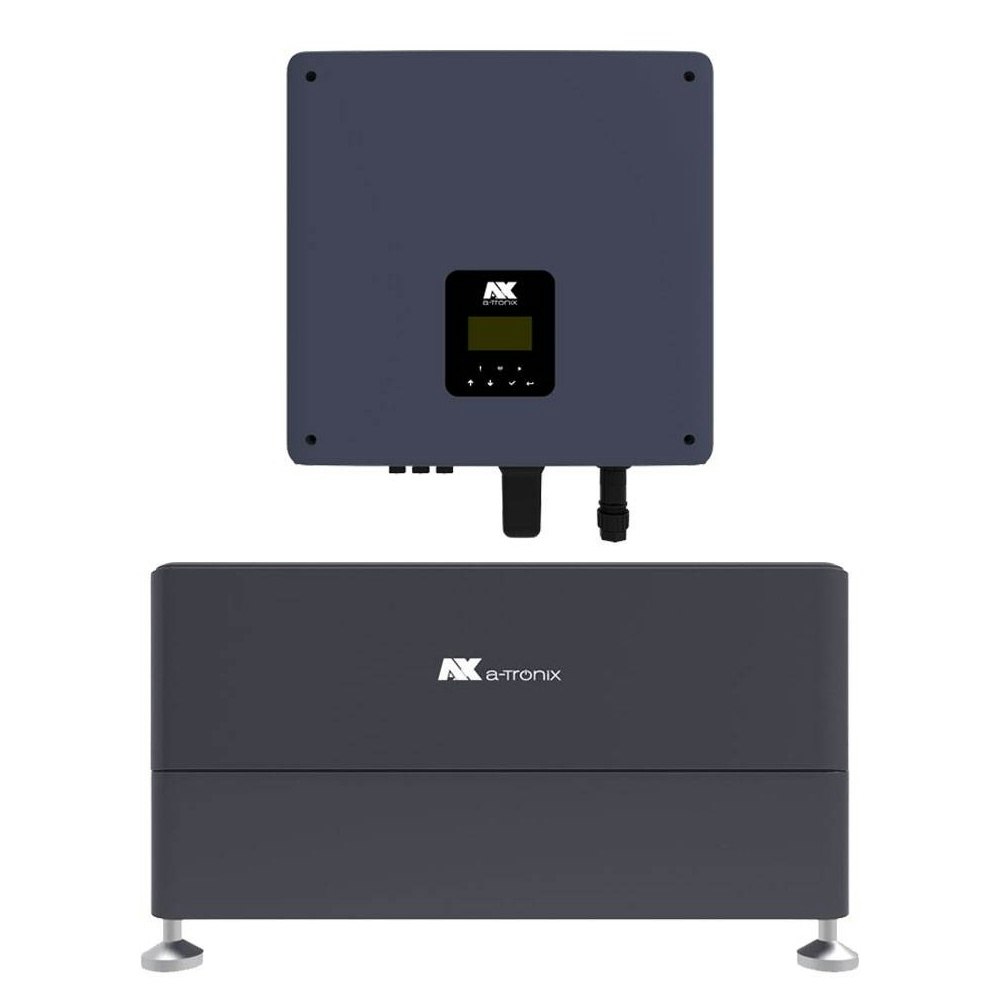

a-TroniX Wechselrichter
Unterstützte Geräte
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|
| a-TroniX | 1-ph | ❌ | ✅ | ✅ |
| 3-ph |
Verdrahtung
RS485

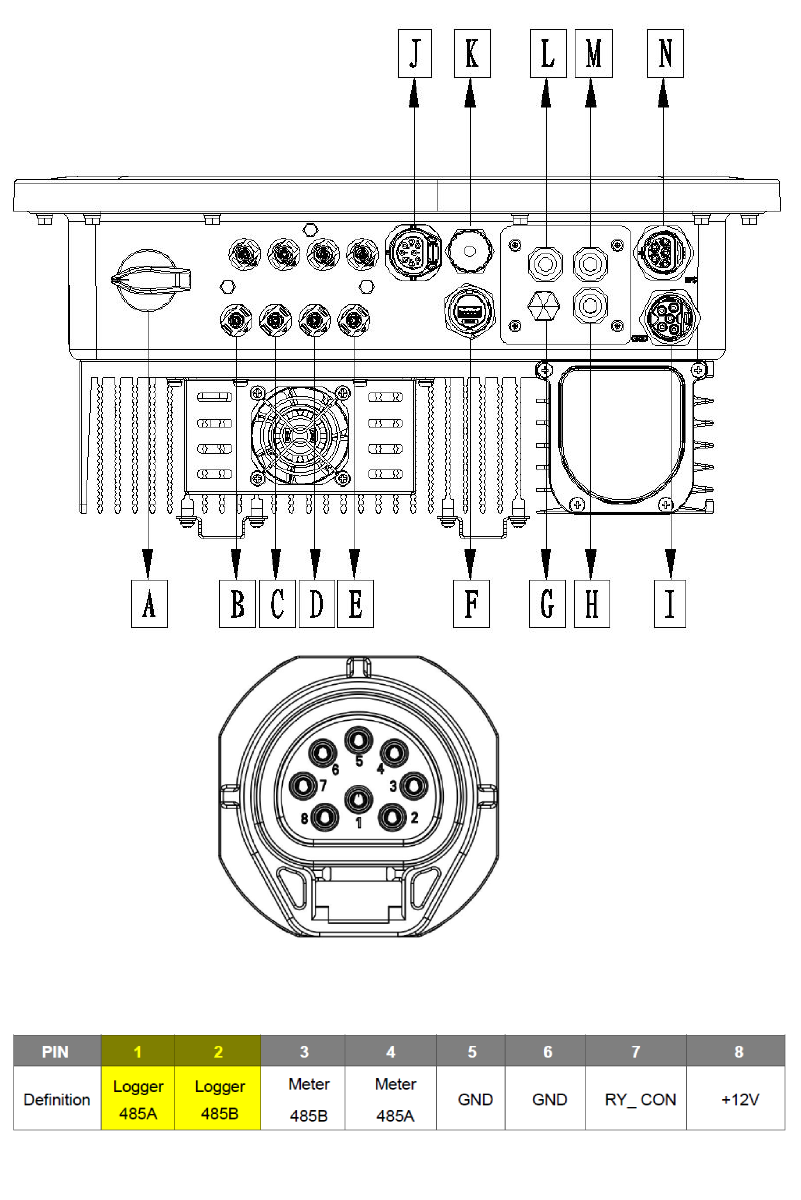

Der Wechselrichter kann über RS485 an die A-tronix Controller angeschlossen werden. Dies geschieht über den Anschluss [J] in der untenstehenden Abbildung.
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | A-tronix Controller model OM1 | A-tronix Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Logger 485A / Pin 1 | RS485 A | RS485_POS | RS485 A | TX+ |
| Logger 485B / Pin 2 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Konfiguration
1. Aktivierung der Überwachung & Verwaltung des Wechselrichters
Die Steuerung muss über den Wechselrichter aktiviert und der Zähler deaktiviert werden. Dies erfolgt über das Display im Menü Feature Parm. Öffnen Sie zunächst das Menü Feature Parm wie folgt:
- Gehen Sie zum Menü.
- Geben Sie das Passwort ein. Das Standardpasswort ist 0000.
- Wählen Sie Einstellungen.

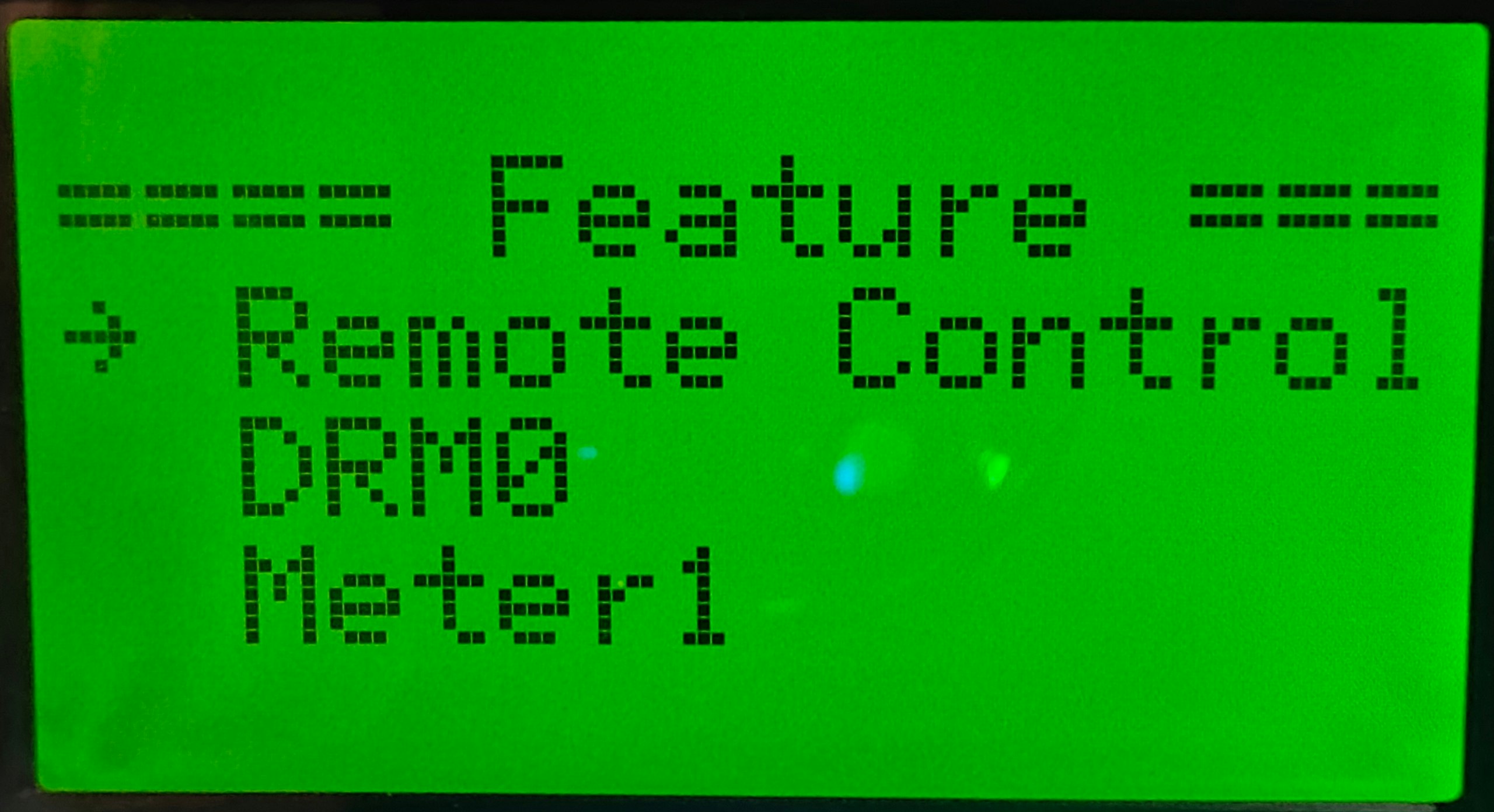

- Wählen Sie Feature Parm
2. Aktivierung der Fernsteuerung
Verwenden Sie das Display weiter von der Feature-Seite, um die Steuerung zu aktivieren, indem Sie die folgenden Schritte ausführen:

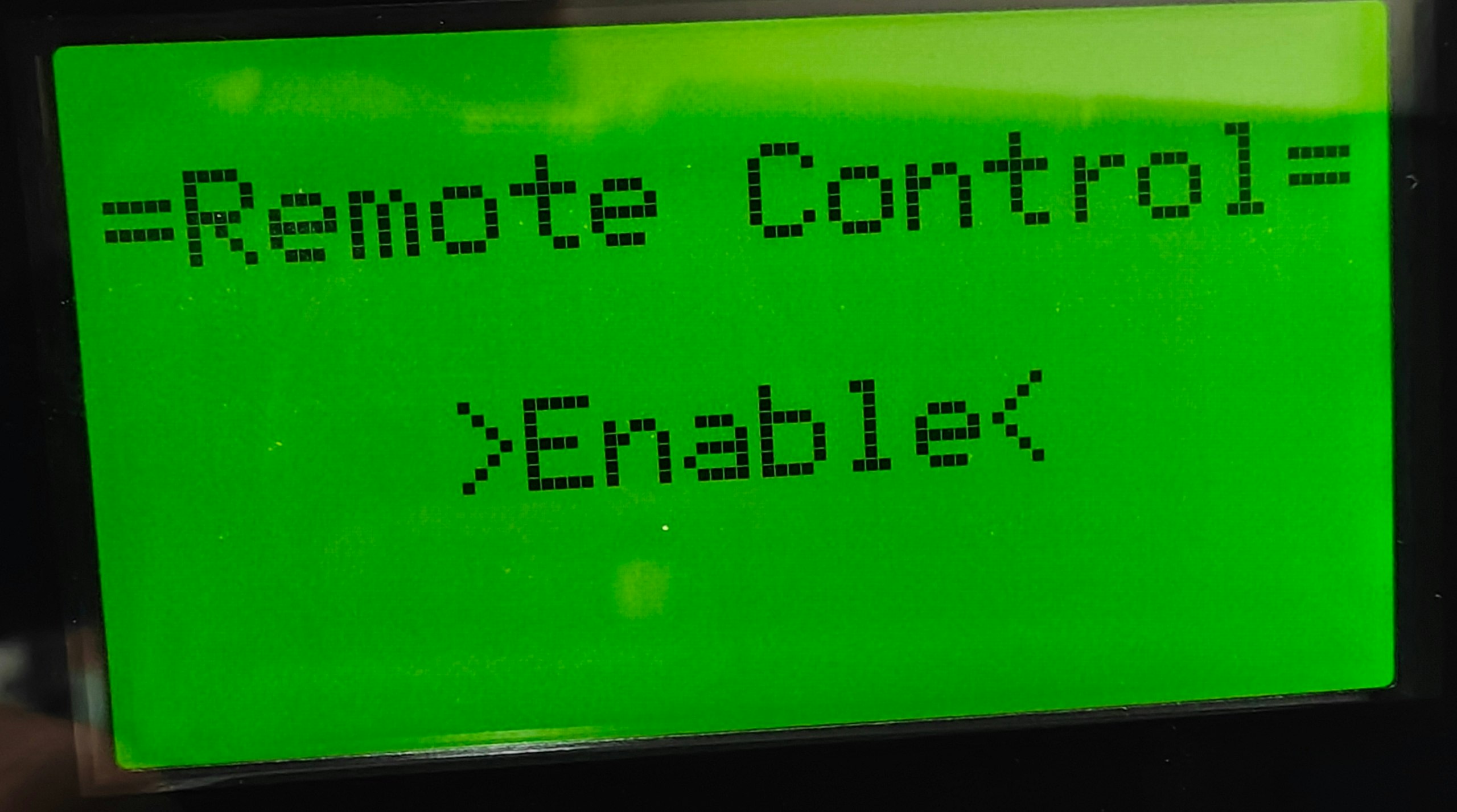

- Wählen Sie Fernsteuerung
- Stellen Sie es auf Aktivieren
3. Deaktivierung des Zählers
Der Zähler muss deaktiviert werden. Die Steuerung wird von der A-tronix Controller übernommen. Daher sollte der Zähler nicht an den Wechselrichter, sondern an die A-tronix Controller angeschlossen werden. Um den Zähler in den Einstellungen zu deaktivieren, befolgen Sie diese Schritte:
- Gehen Sie zurück zur Feature-Seite.

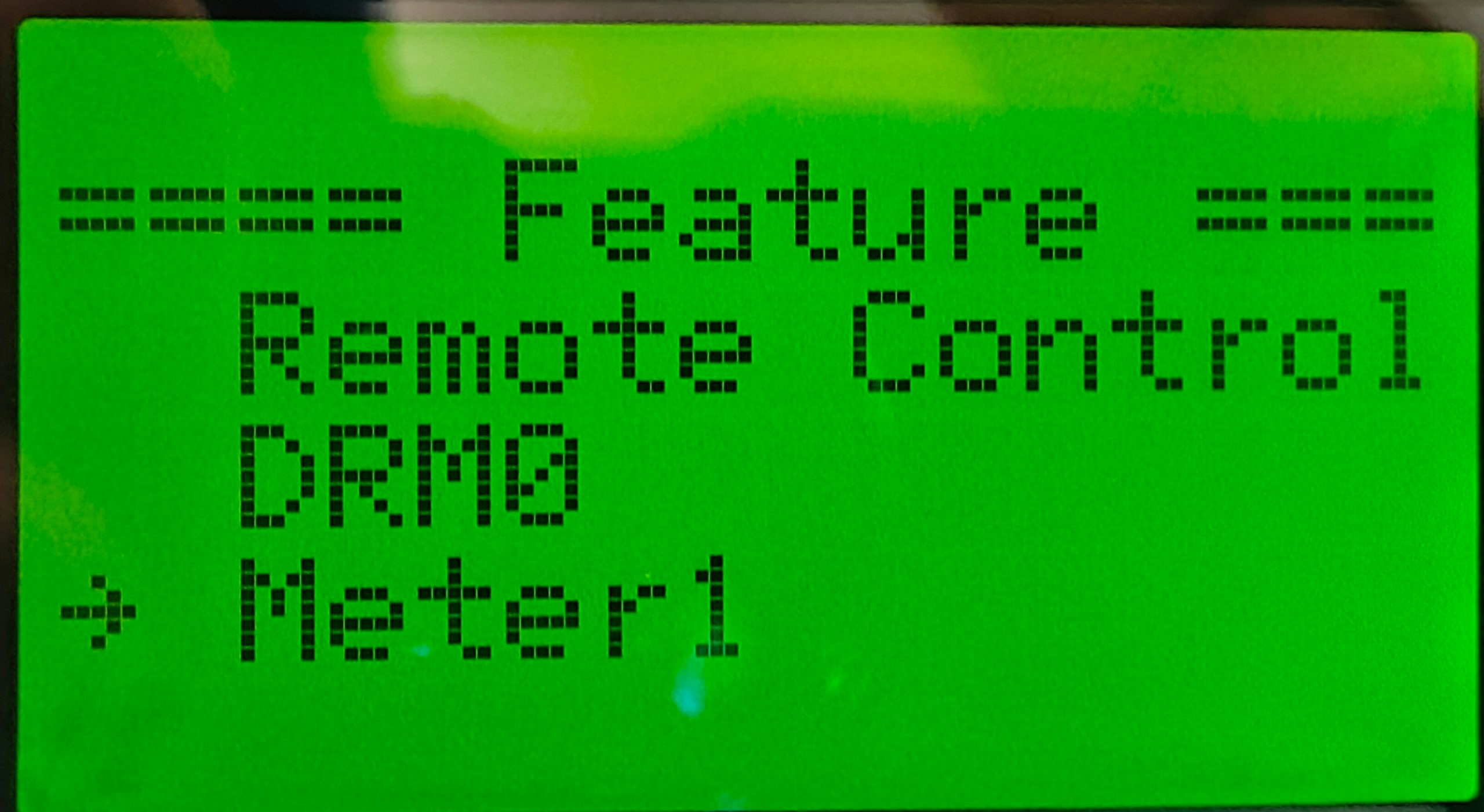

- Wählen Sie Meter1

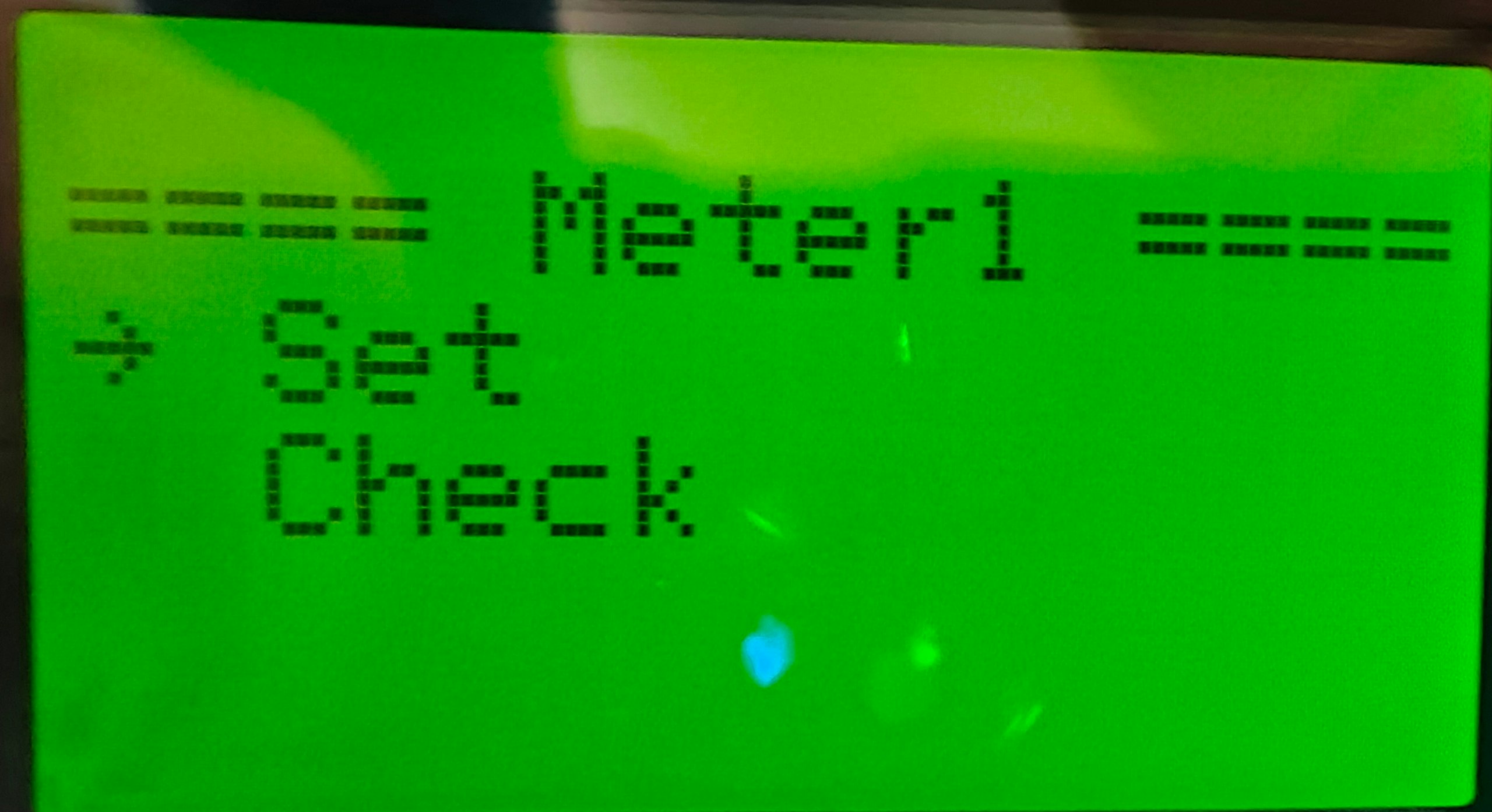

- Wählen Sie Setzen

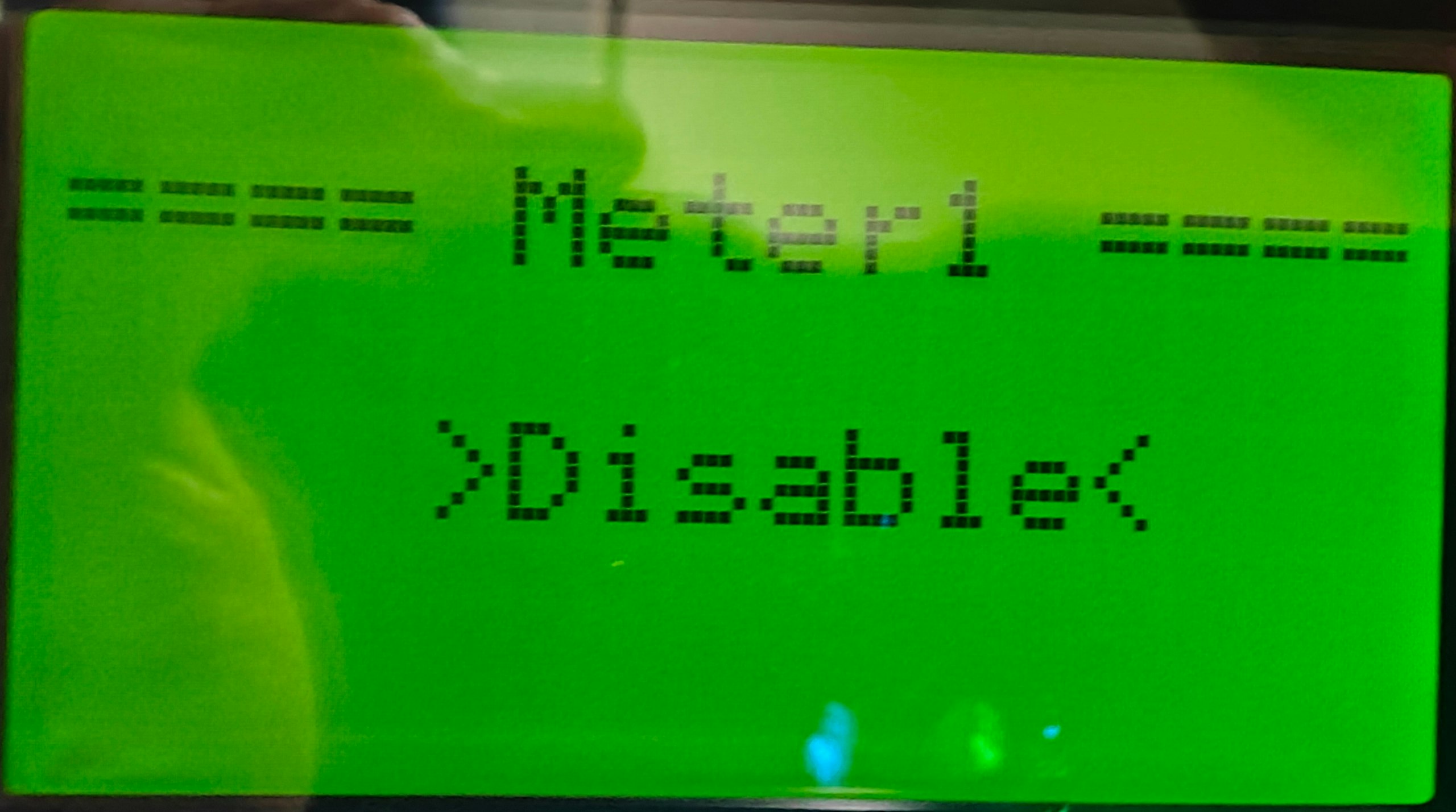

- Stellen Sie es auf Deaktivieren
4. Einstellungen der Wechselrichteradresse
Die Adresse des Wechselrichters kann ebenfalls über das Display eingestellt werden.

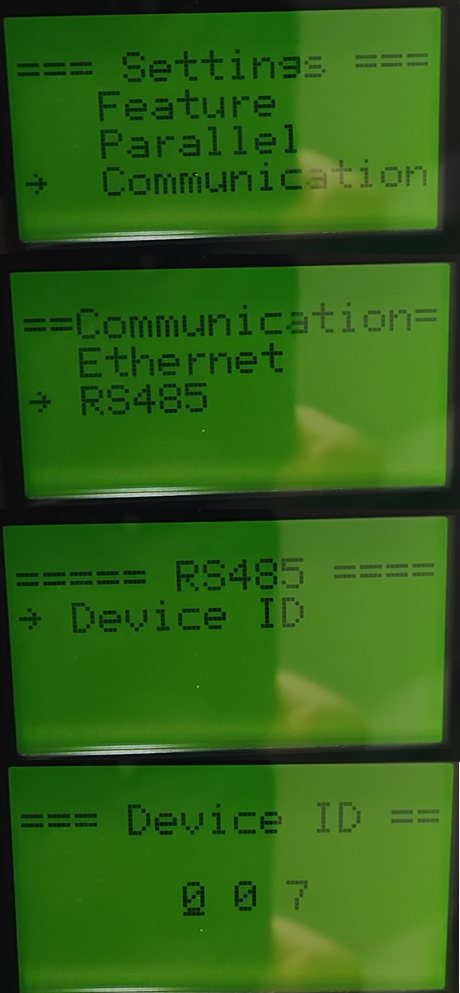

- Gehen Sie ins Einstellungsmenü, wie zuvor beschrieben.
- Wählen Sie Kommunikation
- Wählen Sie RS485
- Wählen Sie Geräte-ID
- Stellen Sie die Geräte-ID auf die gewünschte Adresse ein. Wenn Sie mehrere Geräte an denselben RS485-Bus anschließen, müssen Sie jeder eine eindeutige Adresse zuweisen.
Tip
Schnellere Suche Der A-tronix Controller beginnt standardmäßig mit der Suche ab Adresse 1. Die Wahl einer niedrigeren Adresse lässt Ihren Wechselrichter schneller gefunden werden.
Warning
Mehrere Wechselrichter Wenn Sie mehrere Wechselrichter haben, ist es wichtig, die parallelen Adressen einzustellen, jeder Wechselrichter sollte eine andere Adresse haben.
