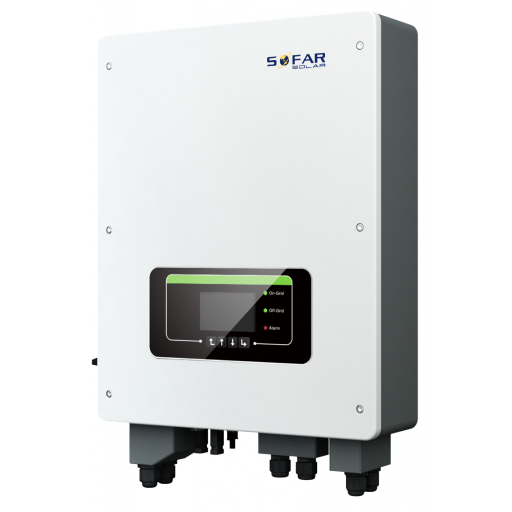

Sofar TL-G3 und TLM/X-G3 Serienwechselrichter
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| ... | ✅ | ✅ | ✅ |
Warning
- Die meisten Geräte können über Modbus TCP kommunizieren. Dies gilt nicht für die Serie "SOFAR 1...40KTL"
- Einige Wechselrichter erfordern spezifische Firmware, die auf bestimmte Anbieter beschränkt ist. Konsultieren Sie Ihren Anbieter im Zweifelsfall.
TODO: Tabelle vervollständigen
Verkabelung
Ethernet
Verbinden Sie den Wechselrichter mit Ihrem Internetnetzwerk über den "SOFAR SOLAR ETHERNET STICK LSE3".
Für die korrekte Ethernet-V Verkabelung: Befolgen Sie die Richtlinien für die Ethernet-V Verkabelung.
RS485

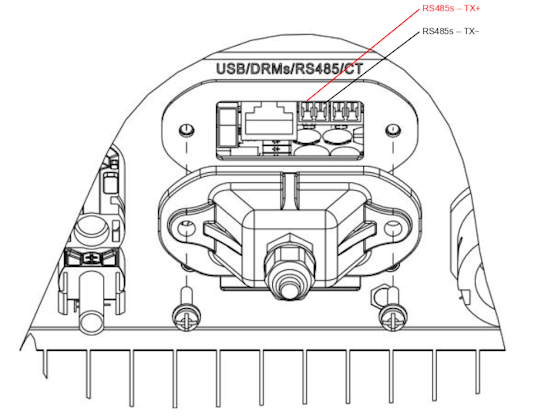

...TL-G3 & G1 & G2
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | A-tronix Controller model OM1 | A-tronix Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485s TX+ | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485s TX- | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |

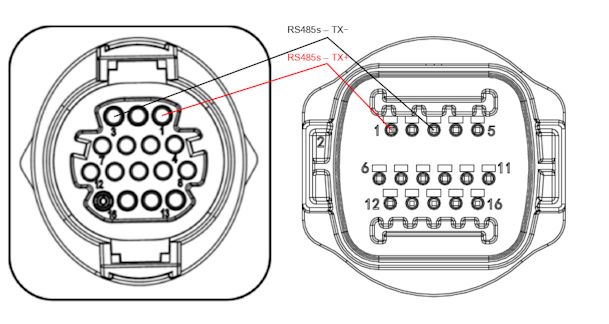

...TLX & TLM
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | A-tronix Controller model OM1 | A-tronix Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485s TX+ (Pin 1) | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485s TX- (Pin 3) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Konfiguration
RS485
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the A-tronix Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The A-tronix Controller will scan on those first.
Die externe Steuerung des Wechselrichters muss im Konfigurationsmenü des Wechselrichters über den LCD-Bildschirm aktiviert werden.
- Drücken Sie kurz die Taste nach unten.
- Sie sehen "1. Einstellungen eingeben", drücken Sie die Taste für 2 Sekunden nach unten, um die Einstellungen aufzurufen.
- Gehen Sie durch die Einstellungen, bis Sie sehen:
- Modbus-Adresse oder
- Set ComProtocol
- Drücken Sie die Taste für 2 Sekunden nach unten, um die Adresse festzulegen.
- Stellen Sie die Adresse auf den gewünschten Wert ein.
