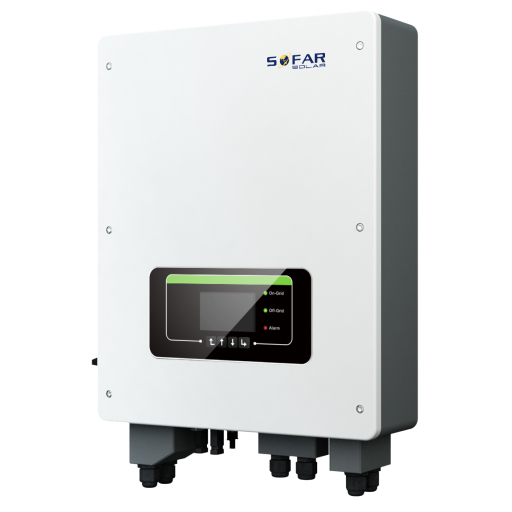

Sofar HYD 3000…6000-ES Wechselrichter
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| Sofar HYD 3000…6000-ES | ✅ (Solarman WiFi & Ethernet-Dongles) | ✅ | ❌ |
Warning
- Es wird empfohlen, RS485 zu verwenden, da sich die Firmware des Solarman-Dongles ändern und den Modbus-TCP-Zugang sperren kann!
- Wenn Sie einen Solarman-Dongle verwenden, wird empfohlen, den Ethernet-Dongle für die Verbindungsstabilität zu verwenden.
Verkabelung
Ethernet
Für die korrekte Ethernet-Verkabelung: Befolgen Sie die Richtlinien für die Ethernet-Verkabelung.
Verbinden Sie den Wechselrichter mit Ihrem Internetnetzwerk über den "Solarman-Dongle".
- Installieren Sie den WiFi- oder Ethernet-Dongle im Wechselrichter und stellen Sie sicher, dass er mit Ihrem Netzwerk verbunden ist.

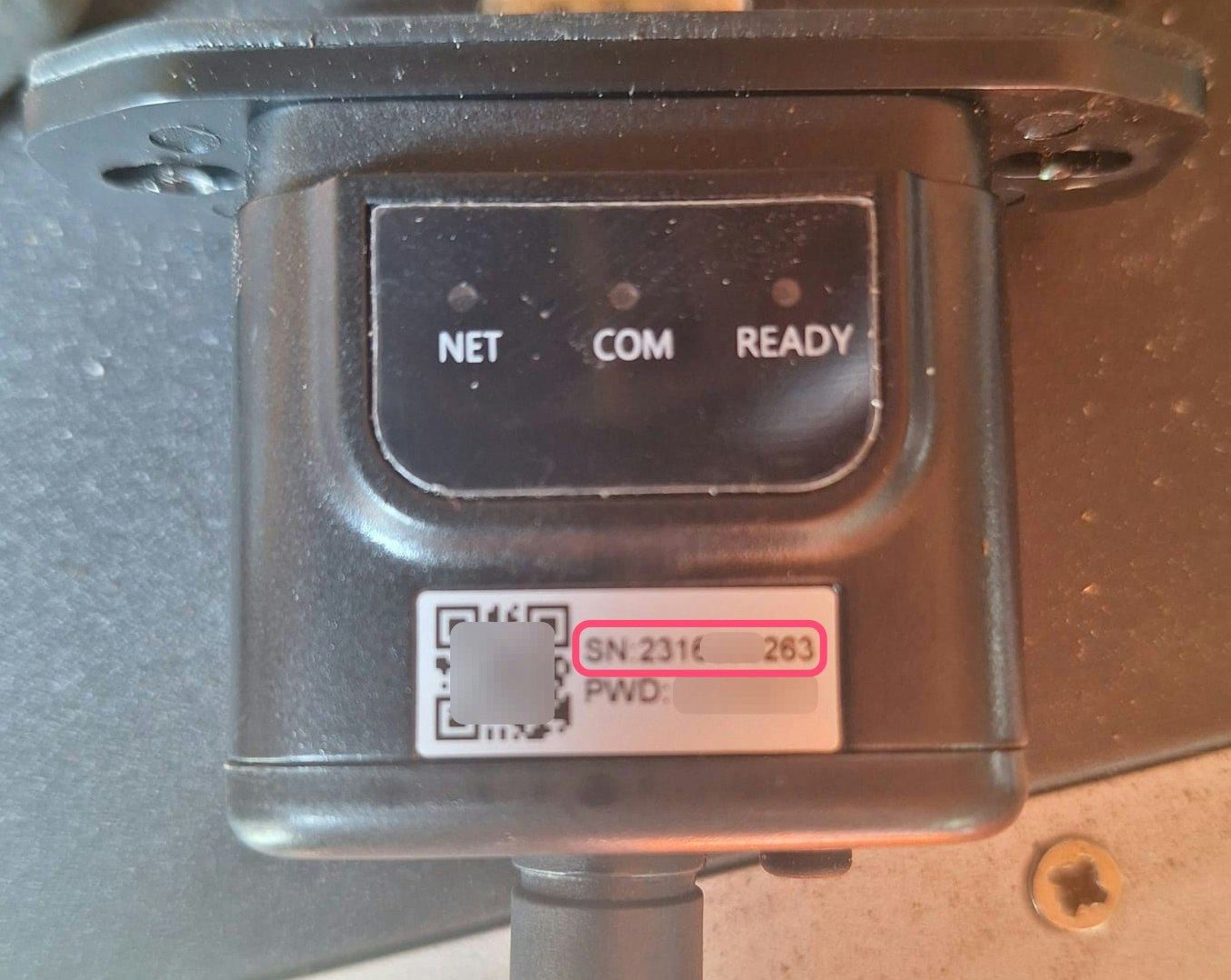

- Schreiben Sie die Seriennummer des Dongles auf (siehe das Bild links/oben). Sie benötigen dies, um die Kommunikation mit dem Controller einzurichten.
Note
Dongle-Firmware Die Firmware des WiFi-Dongles LSW3_15_FFFF_1.0.65 und die Firmware des Ethernet-Dongles ME_08_2701_2.06 wurden getestet. Bei Problemen können Sie versuchen, diese spezifischen Firmware-Versionen auf den Dongle zu installieren. Bitte wenden Sie sich an den Lieferanten Ihres Dongles dafür.
RS485
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | A-tronix Controller model OM1 | A-tronix Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|

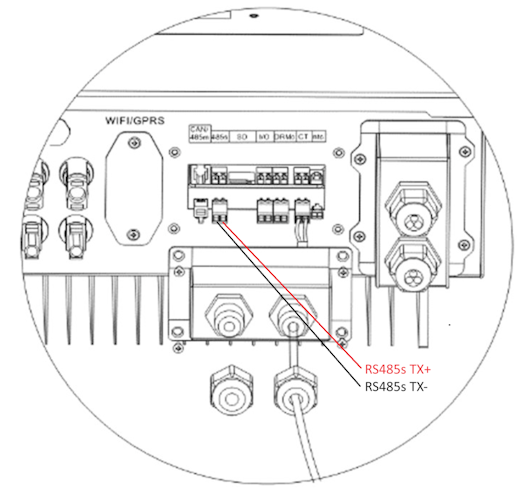

| RS485s TX+ | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485s TX- | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Konfiguration
Aktivierung der externen Batterieansteuerung
Die externe Batterieansteuerung muss im Konfigurationsmenü des Wechselrichters über das LCD-Display aktiviert werden. In den Einstellungen des Wechselrichters:
- Gehen Sie zu "Grundeinstellungen".
- Gehen Sie zu "Energiespeichermodus"
- Stellen Sie dies auf „Set Passive Mode“ ein.
- Für weitere Informationen siehe die Bedienungsanleitung Sofar HYD 3000/4000/5000/6000-ES, Seite 26 und folgende.
RS485
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the A-tronix Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The A-tronix Controller will scan on those first.
Die externe Wechselrichterkontrolle muss im Konfigurationsmenü des Wechselrichters über den LCD-Bildschirm aktiviert werden.
- Drücken Sie kurz den Knopf nach unten.
- Sie sehen "1. Einstellungen eingeben", drücken Sie den Knopf für 2 Sekunden nach unten, um die Einstellungen aufzurufen.
- Durchlaufen Sie die Einstellungen, bis Sie sehen:
- Modbus-Adresse oder
- Set ComProtocol
- Drücken Sie den Knopf für 2 Sekunden nach unten, um die Adresse festzulegen.
- Stellen Sie die Adresse auf den gewünschten Wert ein.
