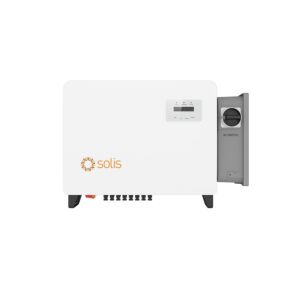

Solis On Grid Wechselrichter

Unterstützte Geräte

Device TypeModbus TCP (Ethernet)RS485Curtailment
S5-GR3P(3-20)K✅ (nur mit Solis-Datenlogger)✅✅
S5-GC(25-40)K

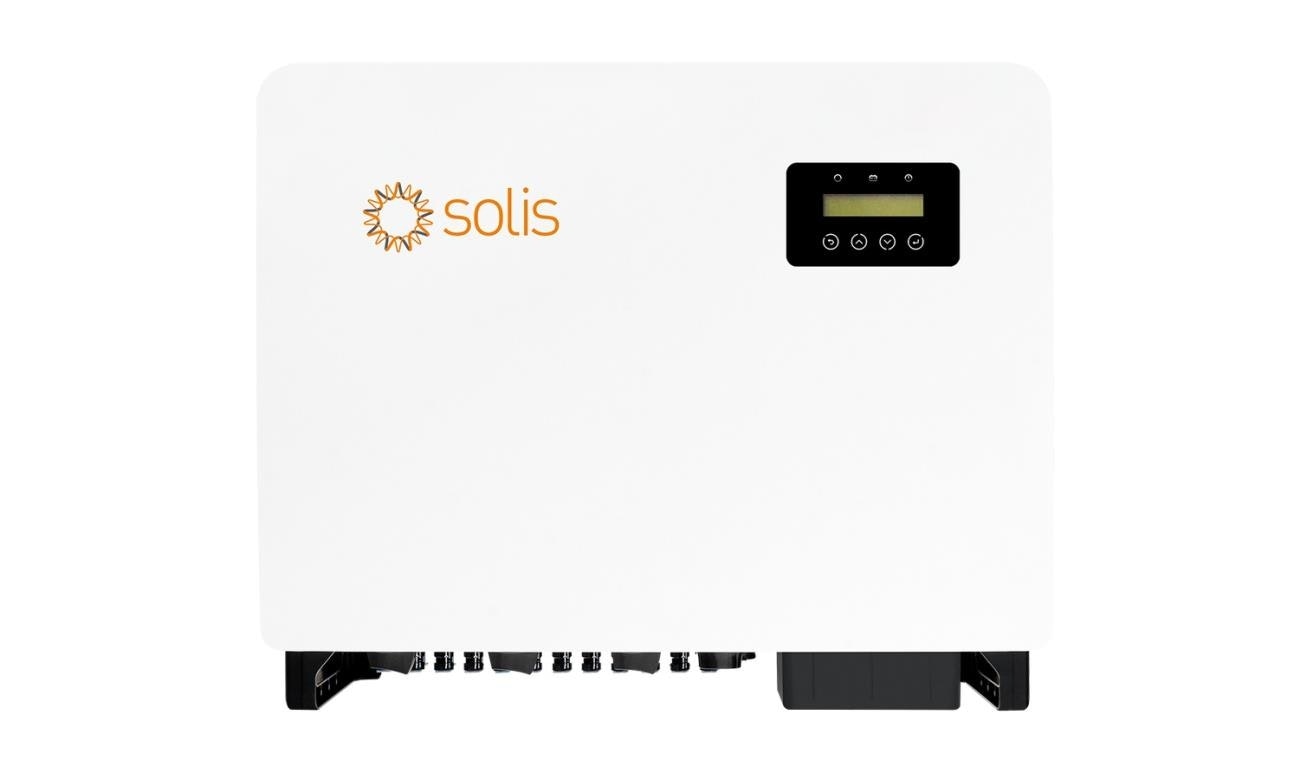

S5-GC(50-60)K
S5-GC80K
S5-GC(100-110)K
S6-GR1P(0.7-3.6)K-M
S6-GR1P(2.5-6)K
S6-GR1P(7-8)K02-NV-YD-HC
S6-GC3P(40-60)K-NV-ND
S6-GC(80-125)K
S6-GC3P150K07-NV-ND
S6-GU350K-EHV
100-125K G5experimentell
Solis-80K-5G-PRO✅ (nur mit Solis-Datenlogger)
Solis-255K-EHV-5G-PLUS

Verkabelung

RS485

NOTE: RS485 Device Addresses
  • You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
  • Use lower addresses first (1, 2, ...) because the A-tronix Controller will find them faster!
  • For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The A-tronix Controller will scan on those first.
ModellSeite
S5-GR3P(3-20)KVerdrahtungskonfiguration für S5/S6 Serie
S5-GC(25-40)K
S5-GC(50-60)K
S5-GC80K
S5-GC(100-110)K
S6-GR1P(0.7-3.6)K-M
S6-GR1P(2.5-6)K
S6-GR1P(7-8)K02-NV-YD-HC
S6-GC3P(40-60)K-NV-ND
S6-GU350K-EHV
100-125K G5Verdrahtungskonfiguration für industrielle PV-Installationen
Solis-80K-5G-PRO
Solis-255K-EHV-5G-PLUS

Standardmäßig ist der Wechselrichter auf die Adresse 1 eingestellt. Dies kann über das Display des Wechselrichters geändert werden. Das Verfahren finden Sie im Kapitel 7.3.2 des Handbuchs.
