KSTAR BlueSpark Serie (Gen 2)
Unterstützte Geräte
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|---|
| BlueSpark (2nd Gen) Single-Phase | E(3.68/5/6)KS-D22 | ✅ | ✅ | ✅ | ARM v1.3.00 or higher |
| BlueSpark (2nd Gen) Three-Phase | E(4/5/6/8/10/12)KT-D22 | All versions |
Verkabelung
Der a-TroniX Controller und die KSTAR-Wechselrichter kommunizieren über RS485 oder TCP.
RS485-Verkabelung
Einphasige Verkabelung (E..KS-D22)
Verbinden Sie den Controller über ein RS-485-Kabel mit dem CT/METER-Port.
- RS485-A: PIN 6
- RS485-B: PIN 5
Dreiphasige Verkabelung (E..KT-D22)
Verbinden Sie den Controller mit dem METER/DRY-Port (genauer gesagt mit den CT/METER-Pins).
- RS485-A: PIN 6
- RS485-B: PIN 5
TCP-Verkabelung
Der Anschluss des a-TroniX Controller an den KSTAR-Wechselrichter über TCP ist mithilfe des KSTAR Loggers möglich.
Verbinden Sie den KSTAR-WiFi/LAN-Dongle mit dem COM-Port. Verbinden Sie sowohl den KSTAR-WiFi/LAN-Dongle als auch den a-TroniX Controller mit demselben Netzwerk.

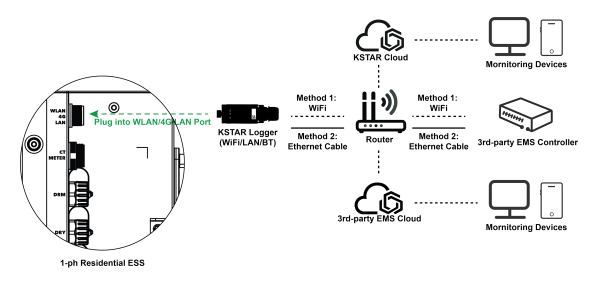

Einphasige TCP-Verkabelung (E..KS-D22)

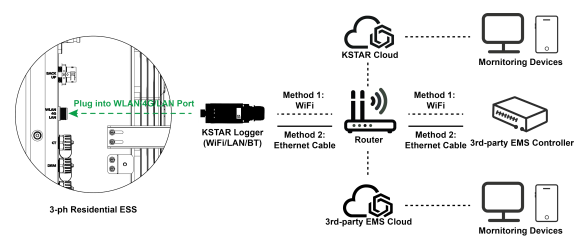

Dreiphasige TCP-Verkabelung (E..KT-D22)
Konfiguration
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the a-TroniX Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The a-TroniX Controller will scan on those first.
Damit der Controller den Wechselrichter steuern kann, müssen die folgenden Einstellungen über den Bildschirm oder die App am Wechselrichter konfiguriert werden.
1. Einstellungen des Arbeitsmodus
Damit die VPP-Steuerung zuverlässig funktioniert, müssen Sie Folgendes konfigurieren:
- Setzen Sie Work Mode auf Self-Consumption.
- Setzen Sie Charge from Grid auf Disable (im Menü Self-Consumption).
2. In Konflikt stehende Modi deaktivieren
Die folgenden Modi haben eine höhere Priorität als die Fernsteuerung und müssen deaktiviert werden:
- Force Charge/Discharge (auf "Invalid" oder 0 setzen)
- Generator Mode
3. Port-Konfiguration
Stellen Sie sicher, dass der Kommunikationsport korrekt eingestellt ist:
- CT/Meter Selection: Auf CT setzen (Standard).
- Baud Rate: 9600.
Hinweis
Starten Sie den Batteriewechselrichter nach der Änderung der Einstellungen neu. BlueSpark E12KT-D22: Dieses Modell verfügt über eine vereinfachte Installationsarchitektur, durch die eine externe Parallelbox vollständig überflüssig wird
Vorsicht
Da die Batterie bei 10 % SoC in den Ruhezustand wechselt, empfehlen wir, den Mindestladezustand auf mindestens 12 % einzustellen. Wenn die Batterie in den Ruhezustand wechselt, kann sie vom a-TroniX Controller nicht gesteuert werden.
