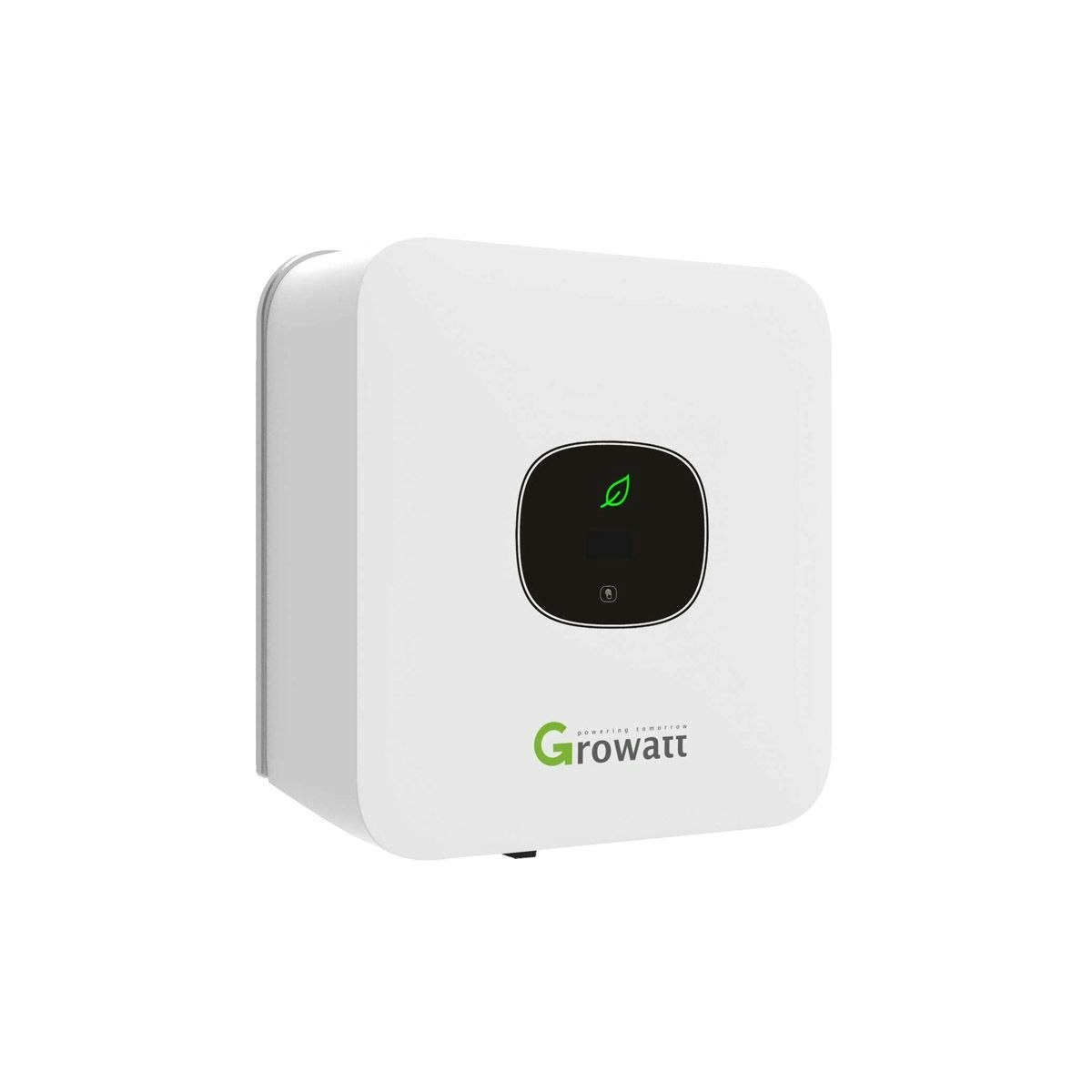

GerätePV hybrid and battery invertersGrowatt
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| MIC 600TL-X | ❌ | ✅ | |
| MIC 750TL-X | ✅ | ||
| MIC 1000TL-X | |||
| MIC 1500TL-X | |||
| MIC 2000TL-X | |||
| MIC 2500TL-X | |||
| MIC 3000TL-X | |||
| MIC 3300TL-X |
Verkabelung
RS485
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | A-tronix Controller model OM1 | A-tronix Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A1 | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B1 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/V | RS GND | GND | Not available | G |
Konfiguration
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the A-tronix Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The A-tronix Controller will scan on those first.
Im Standard ist der Wechselrichter auf die Adresse 1 eingestellt. Dies kann über das Einstellungsmenü des Wechselrichters geändert werden. Dies ist nur erforderlich, wenn mehrere Geräte an den RS485-Kommunikationsbus angeschlossen sind.
Sie können die Adresse des Wechselrichters über die Touch-Steuerung ändern. Es funktioniert wie folgt:
| Touch-Steuerung | Auswirkung |
|---|---|
| Einmal berühren | Anzeige oder Zahl um + 1 ändern |
| Zweimal berühren | Eingeben oder bestätigen |
| Dreimal berühren | Vorheriges Menü |
| 5 Sekunden gedrückt halten |
|
Ändern Sie die Adresse, indem Sie ins Menü "Set Comaddr" gehen, wie im Bild links oder oben gezeigt. Setzen Sie die Adresse auf einen einzigartigen Wert. Weitere Informationen finden Sie im Kapitel 7 des Wechselrichterhandbuchs.
