Diese Seite beschreibt die Kommunikation mit einem Autarco OX-Serie On-Grid-Wechselrichter über Modbus-RTU (rs485). Standardmäßig ist der Wechselrichter auf Adresse 1 eingestellt.

Die OX-Wechselrichter verfügen über die folgenden Kommunikationsports:

  • COM1: Grüner 4-poliger Anschluss für WiFi/Cellular-Datenlogger.
  • COM2 und COM3: Kabeldurchführungen und Abdeckung mit den folgenden Anschlussstellen dahinter:
    • 2 x RJ45-Anschlüsse
    • 1 x RS485 Anschlussblock

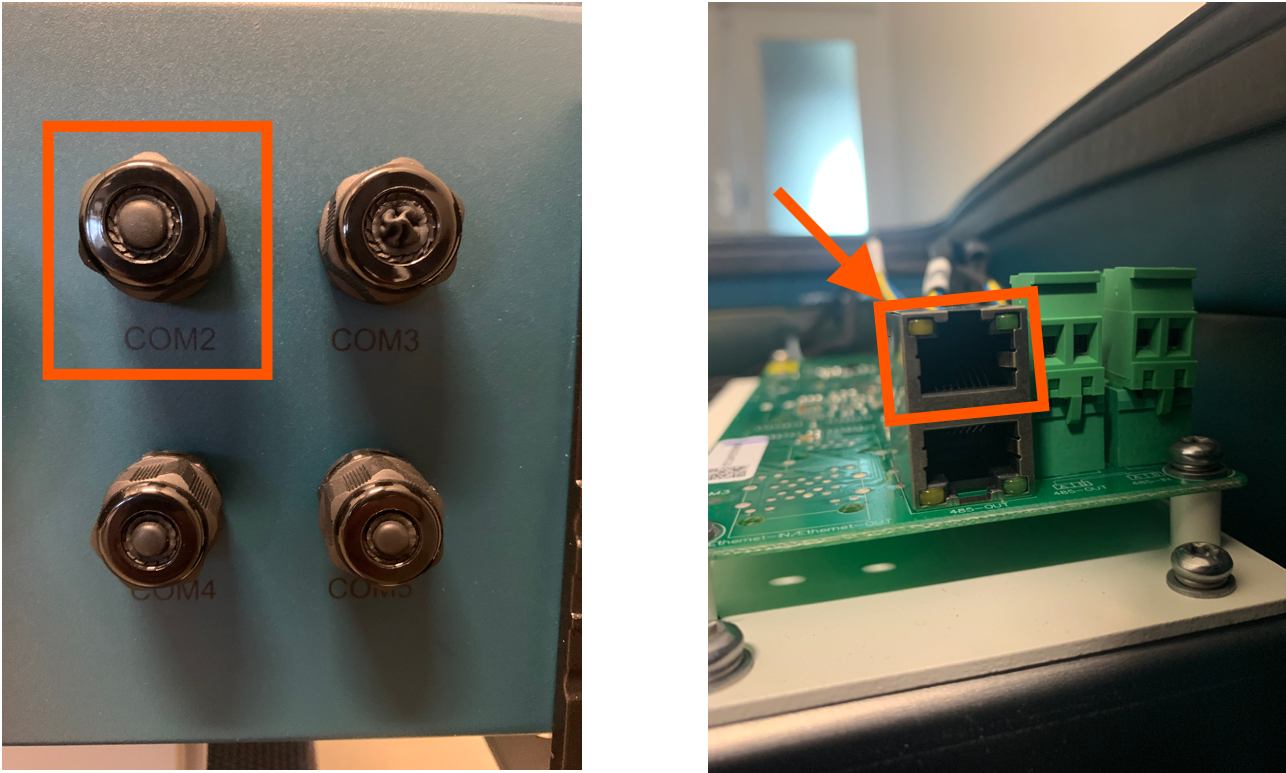

Speziell für die A-tronix Controller erfolgt die RS485-Kommunikation über den 'COM2-Anschlussblock'. Dies ist im orangefarbenen Kasten im Bild unten markiert:

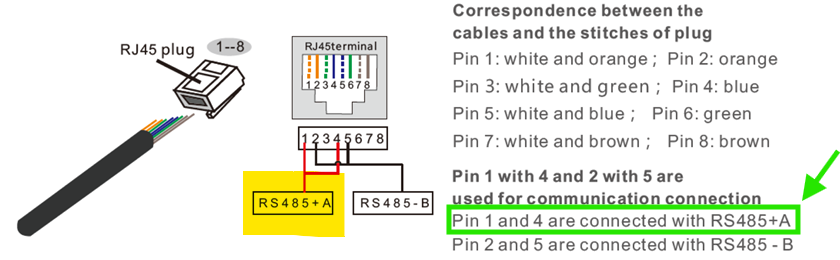

Der Port ist ein RJ45-Port, der für die RS485-Kommunikation verwendet wird. Ein Kabel muss vorbereitet werden, um den Wechselrichter mit dem Wechselrichter zu verbinden.

  1. Führen Sie den Draht in den RJ45-Anschluss ein und crimpen Sie den Anschluss mit dem Crimpwerkzeug.
  2. Entfernen Sie die Kappenmutter von den wasserdichten Kabeldurchführungen mit der Bezeichnung COM2 und COM3 an der Unterseite des Wechselrichters. Entfernen Sie den Stecker von der Dichtung.
  3. Führen Sie den RJ45-Anschluss in den RJ45-Port im Wartungsraum des Wechselrichters ein.
  4. Setzen Sie die Kappenmuttern für COM2/3 wieder an und ziehen Sie sie fest an.
RS485 Wiring
  • For correct RS485 wiring: Follow the guidelines for RS485 wiring.
  • If the wiring shown in the table below is incorrect, please let us know.
  • There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
DeviceA-tronix Controller model OM1A-tronix Controller model IG8RS485-USB converterRS485-Ethernet converter
Pin 3RS485 ARS485_POSRS485 ATX+
Pin 4RS485 BRS485_NEGRS485 BTX-
N/ARS GNDGNDNot availableG
NOTE: RS485 Device Addresses
  • You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
  • Use lower addresses first (1, 2, ...) because the A-tronix Controller will find them faster!
  • For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The A-tronix Controller will scan on those first.
