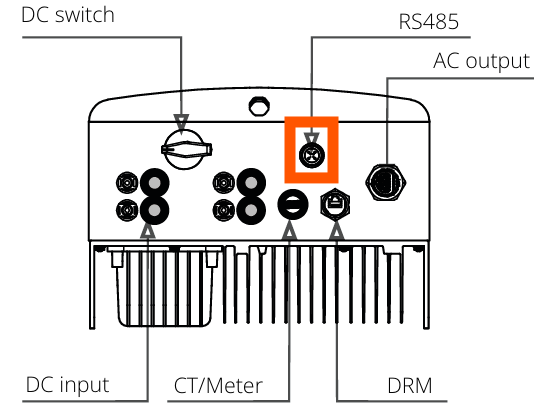

Diese Seite beschreibt die Kommunikation mit einem Autarco-Hybridwechselrichter der LD-Serie über Modbus-RTU (RS485). Standardmäßig ist der Wechselrichter auf die Adresse 1 eingestellt. Die RS485-Schnittstelle ist ein 4-poliger Anschluss an der Unterseite des Wechselrichters hinter einer Schutzabdeckung. Die genaue Position ist im orangefarbenen Rahmen im folgenden Bild markiert:
Bei näherer Betrachtung sieht der Anschluss so aus:
Für diesen 4-poligen Anschluss am Autarco-Wechselrichter sollte ein geeigneter Stecker verwendet werden, um ihn mit dem a-TroniX Controller zu verbinden. Am a-TroniX Controller kann der Wechselrichter mit dem RS485-Anschluss verbunden werden. Die Verkabelung ist wie folgt:
Info
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Pin 3 | RS485 A | RS485_POS | RS485 A | TX+ |
| Pin 4 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Warnung
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the a-TroniX Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The a-TroniX Controller will scan on those first.
Last updated December 10, 2025Edit this page
