Sungrow Wechselrichter
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| Powerstack | ✅ | ✅ |
Verdrahtung
Das A-tronix Controller und das Batteriesystem kommunizieren über RS485 oder Ethernet.
Ethernet
Für die korrekte Ethernet-Verdrahtung: Befolgen Sie die Richtlinien für die Ethernet-Verdrahtung.
RS485
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | A-tronix Controller model OM1 | A-tronix Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| A | RS485 A | RS485_POS | RS485 A | TX+ |
| B | RS485 B | RS485_NEG | RS485 B | TX- |
| GND (falls verfügbar) | RS GND | GND | Not available | G |
Konfiguration

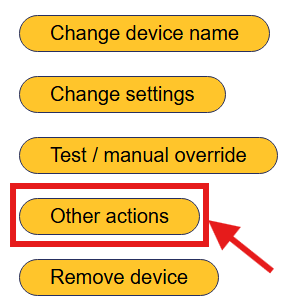

Wenn Sie die Steuerung der Batterie starten möchten oder wenn sie lange Zeit nicht gesteuert wurde, können Sie sie reaktivieren, indem Sie zu anderen Aktionen gehen und "Gerät starten" auswählen.
