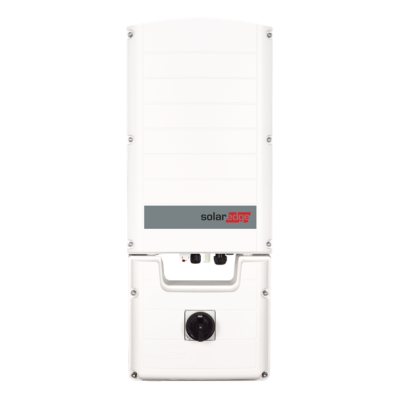

SolarEdge SE3.5K - 33.3K Wechselrichter
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| SolarEdge SE3.5K - SE33.3K | ✅ | ❌ | 🔶 (siehe Warnung unten) | v3.0 (Tipp: Wenn die SolarEdge SetApp funktioniert, ist die Firmware aktuell genug) |
Warning
REDUZIERUNG WIRD NUR NACH ERWERB EINER VEREINBARUNG MIT SOLAREDGE UNTERSTÜTZT Wenn die Reduzierung auf Ihrem SolarEdge-Gerät nicht funktioniert, ist sie wahrscheinlich von SolarEdge nicht aktiviert. Wenden Sie sich an SolarEdge, um die Steuerung Ihrer Geräte zu aktivieren. [!WARNING] SolarEdge weigert sich, Kunden bei der Reduzierung zu helfen!
Verkabelung
Für korrekte Ethernet-Verkabelung: Befolgen Sie die Richtlinien für Ethernet-Verkabelung.
Warning
MEHRERE SOLAR EDGE GERÄTE IN EINER KETTE Obwohl es theoretisch möglich ist, mehrere SolarEdge, die über RS485 in einer Master-Slave-Konfiguration verbunden sind, über Modbus TCP auszulesen, ist diese Kommunikation in der Praxis NICHT zuverlässig.
Sie MÜSSEN jeden Wechselrichter einzeln über Modbus TCP anschließen!
Aktivierung der Modbus TCP Kommunikation
Über die SolarEdge SetApp (möglicherweise sind Anmeldedaten erforderlich)
- Verbinden Sie den Wechselrichter mit demselben LAN-Netzwerk wie den Controller und stellen Sie sicher, dass er eingeschaltet ist.
- Laden Sie die SolarEdge SetApp herunter: https://www.solaredge.com/nl/producten/software/setapp
- Öffnen Sie die SolarEdge SetApp und verbinden Sie sich mit dem Wechselrichter. Die App wird Ihnen dabei helfen.
- Gehen Sie in der App, nachdem Sie mit dem Wechselrichter verbunden sind, zu "Kommunikation" -> "Modbus TCP" -> "Aktivieren" und aktivieren Sie Modbus TCP.
- Der Modbus TCP-Port ist standardmäßig auf 1502 eingestellt. Bitte lassen Sie ihn so, wie er ist, und wenn er auf einen anderen Port eingestellt ist, ändern Sie ihn auf Port 1502. Sie können auch Port 502 verwenden, wenn nötig, müssen aber später beim Hinzufügen am Controller das Protokoll für Port 502 auswählen.
Über die Weboberfläche des Wechselrichters über den WLAN-Zugangspunkt des Wechselrichters (keine Anmeldedaten erforderlich)

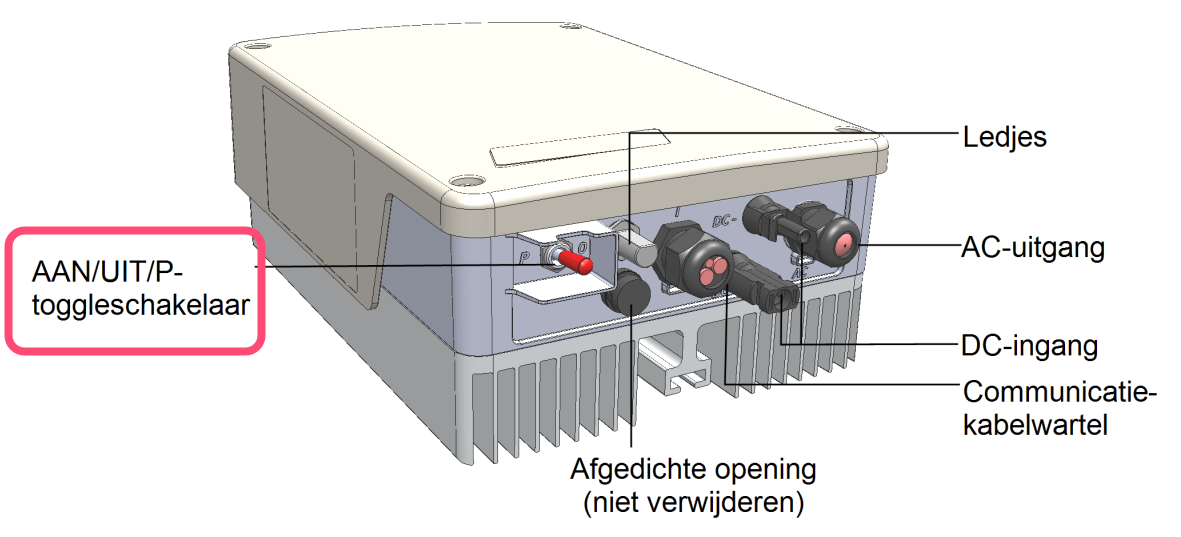

- Aktivieren Sie den WLAN-Zugangspunkt des Wechselrichters, indem Sie den roten Kippschalter unten am Wechselrichter weniger als 5 Sekunden lang auf die Position "P" schalten.

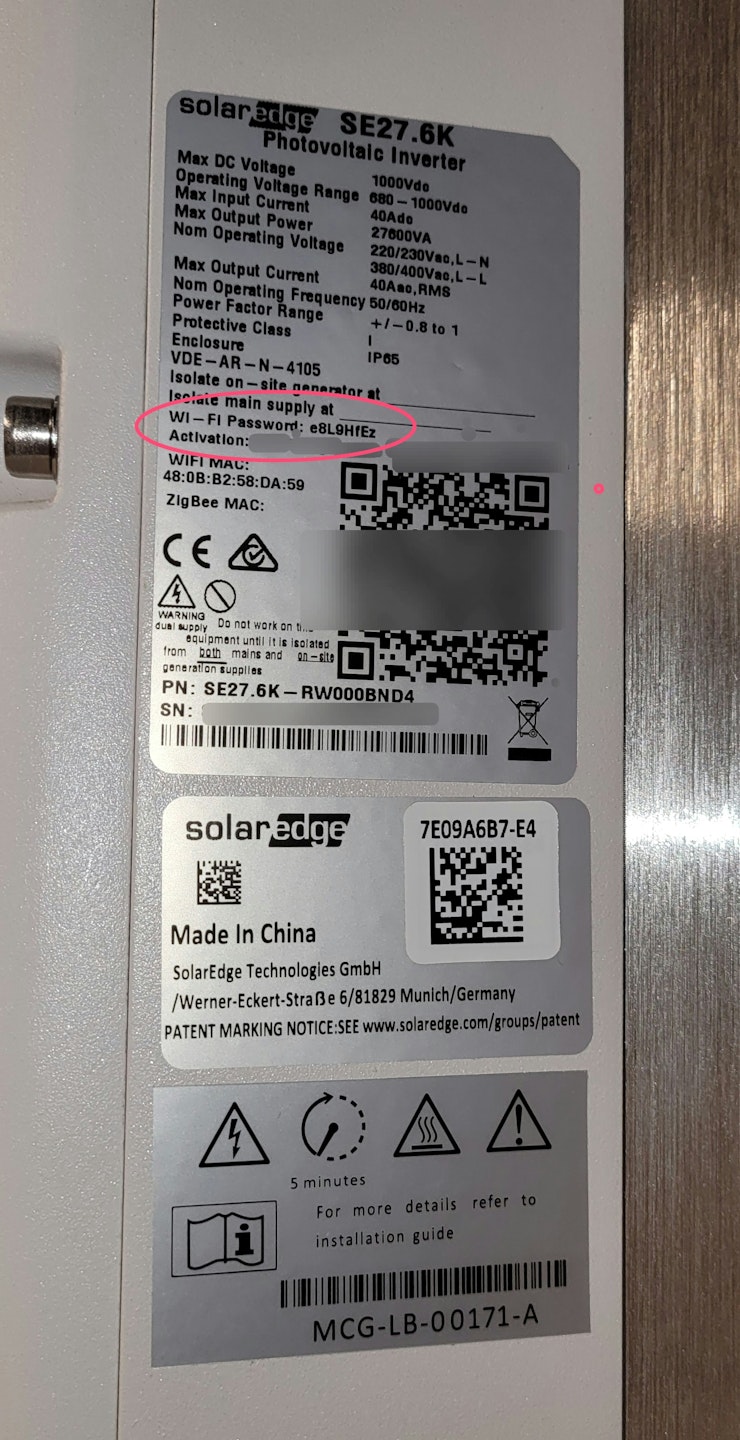

- Verbinden Sie sich mit dem WLAN-Zugangspunkt mit einem Smartphone oder Computer. Das WLAN-Passwort befindet sich auf dem Etikett am Wechselrichter.

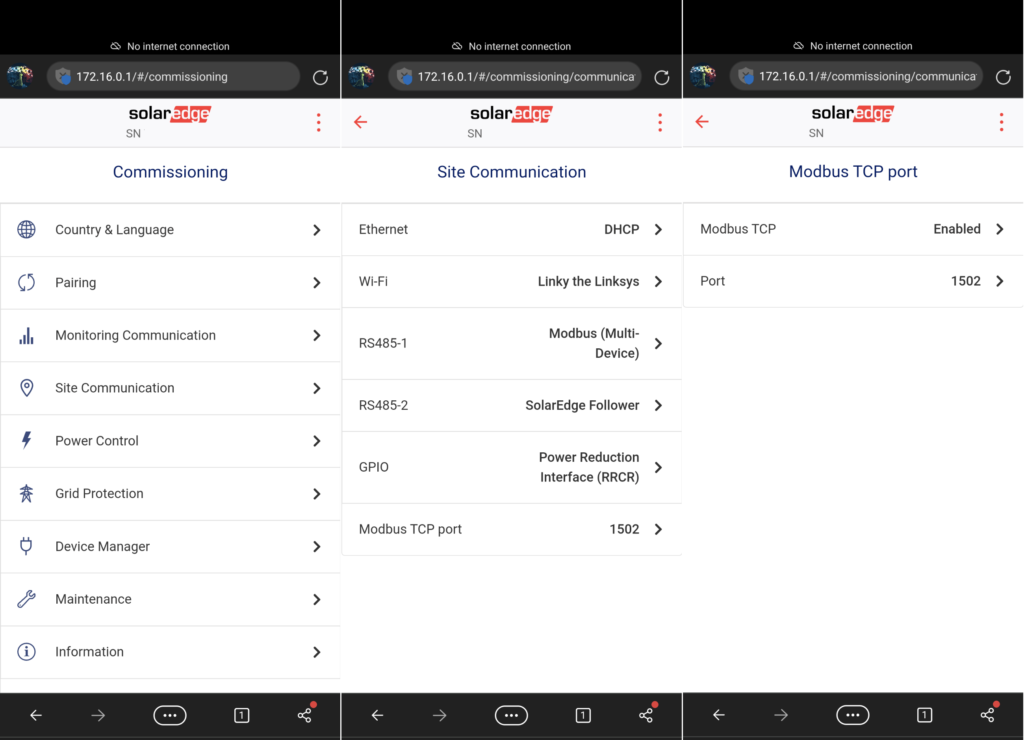

- Gehen Sie in einem Webbrowser zu http://172.16.0.1
- Gehen Sie zu "Site-Kommunikation" -> "Modbus TCP-Port" -> "Modbus TCP" und setzen Sie es auf "Aktiviert".
- Der Modbus TCP-Port ist standardmäßig auf 1502 eingestellt. Bitte lassen Sie ihn so, wie er ist, und wenn er auf einen anderen Port eingestellt ist, ändern Sie ihn auf Port 1502. Sie können auch Port 502 verwenden, wenn nötig, müssen aber später beim Hinzufügen am Controller das Protokoll für Port 502 auswählen.
