| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| H3 (Non-Pro, Non-Smart): → ❗Siehe Hinweis unten ❗ | ❌ | ✅ | ❗(siehe unten) | Master: 2.05, Manager: 1.85 (*) |
| H3 AIO (All-In-One) | ✅ | ❌ | Master: 1.33, Manager: 1.37 (*) | |
| H3-Smart | ⌛ (in Entwicklung) |
| Master: 1.25, Manager: 1.14 (*) |
| H3-Pro | Master: 1.62, Manager: 1.34 (*) |
| H1 | (experimentell, erfordert Testung) | Master: 1.70, Manager: 1.78 (*) |
| H1-G2 | ⌛ (in Entwicklung) | Master: 1.40, Manager: 1.54 (*) |
| P3-SH | ✅ (experimentell) | ✅ (experimentell) | Master: 1.62, Manager: 1.34 (*) |
H3 (Non-Pro, Non-Smart) Das H3 (Non-Pro, Non-Smart) verwendet je nach 'Master-Version' und 'Manager-Version' des Wechselrichters ein unterschiedliches Kommunikationsprotokoll. Wählen Sie die entsprechende Integration basierend auf den Softwareversionen des Wechselrichters.
✅ Curtailment wird für Firmware-Versionen Master v.2.05 und Manager v.1.85 und darunter unterstützt.
⌛ Curtailment befindet sich in Entwicklung für Firmware-Versionen Master v.2.06 und Manager v.1.86 und darüber.
Die H3 (Non-Pro, Non-Smart) Serie verwendet ein anderes Kommunikationsprotokoll als die H3 Pro und H3 Smart Serie. Daher müssen Sie beim Auswählen des Gerätetyps im a-TroniX Controller sehr sicher sein, dass Sie den korrekten Typ auswählen.
Unterstützte Firmware-Versionen (*) Die Integration könnte auch für ältere Firmware-Versionen funktionieren, diese sind jedoch nicht getestet.
Die Standard-Modbus-Adresse bzw. Geräte-ID ist 247. Beachten Sie dies beim Scannen eines Wechselrichters. Sie können die minimalen und maximalen BUS-Adressen, die der Controller scannt, in den Scan-Parametern ändern.
Für korrekte Ethernet-Verkabelung: Folgen Sie den .
Eine Verbindung über den WiFi-Dongle ist nicht möglich.

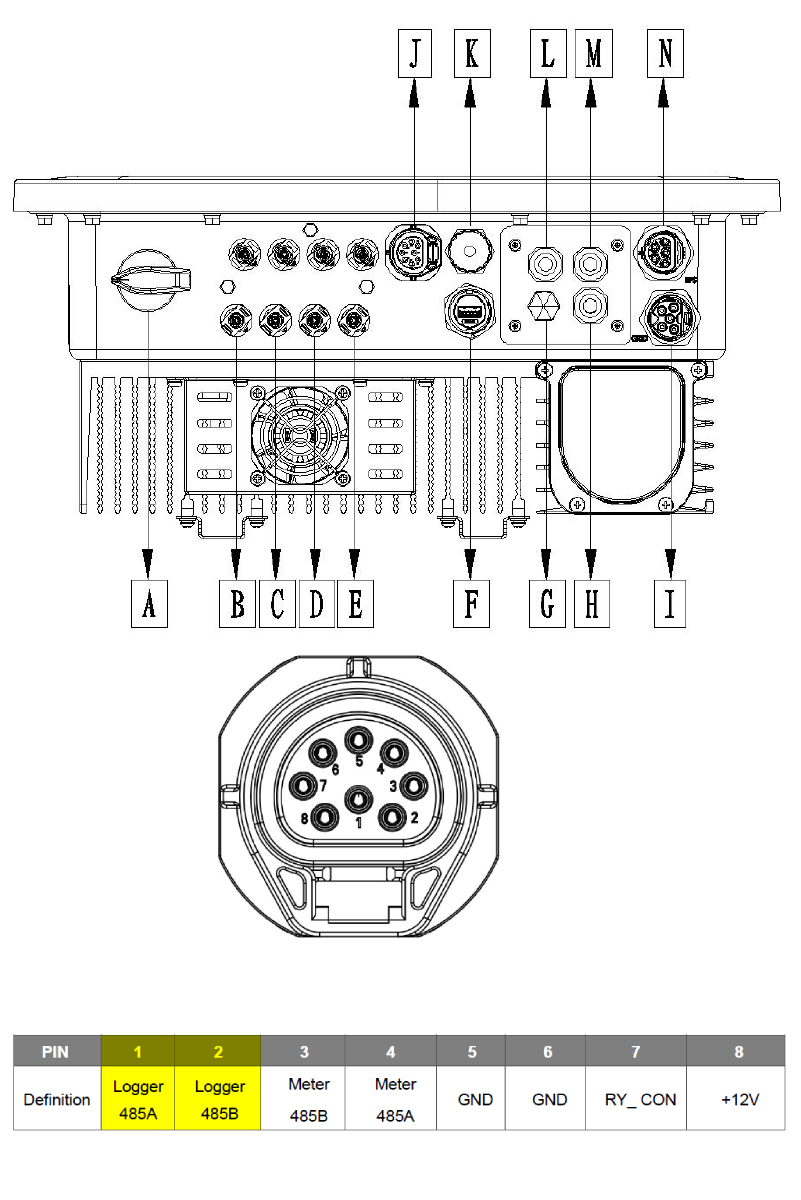

Der Wechselrichter kann über RS485 an den a-TroniX Controller angeschlossen werden. Dies erfolgt über den Anschluss [J] im Bild unten.
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Logger 485A / pin 1 | RS485 A | RS485_POS | RS485 A | TX+ |
| Logger 485B / pin 2 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| EMS 485A / pin 17 | RS485 A | RS485_POS | RS485 A | TX+ |
| EMS 485B / pin 18 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Die Steuerung muss über den Wechselrichter aktiviert werden und der Zähler muss deaktiviert sein. Dies geschieht über das Display im Feature Parm Menü. Öffnen Sie zuerst das Feature Parm Menü wie folgt:

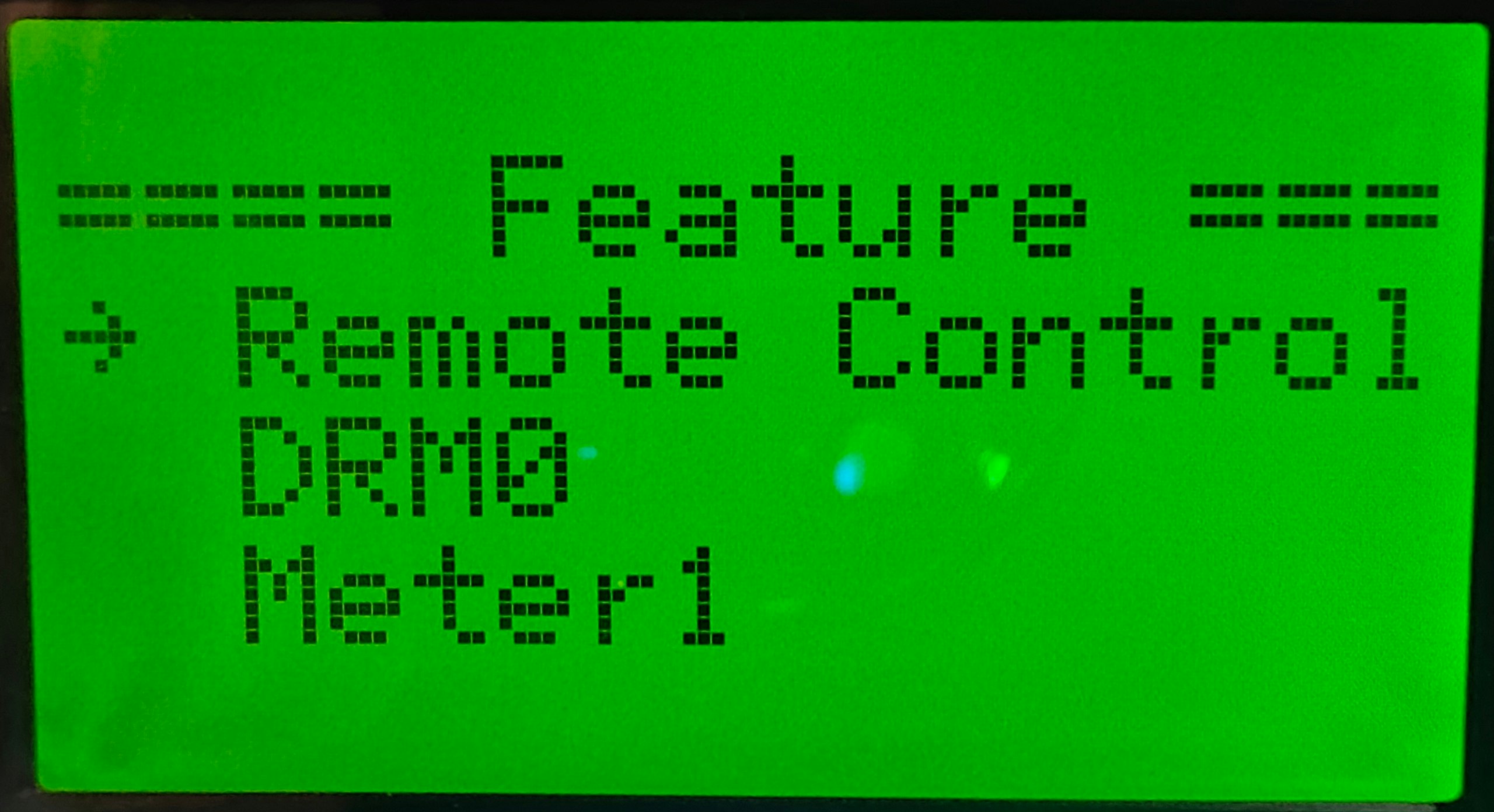

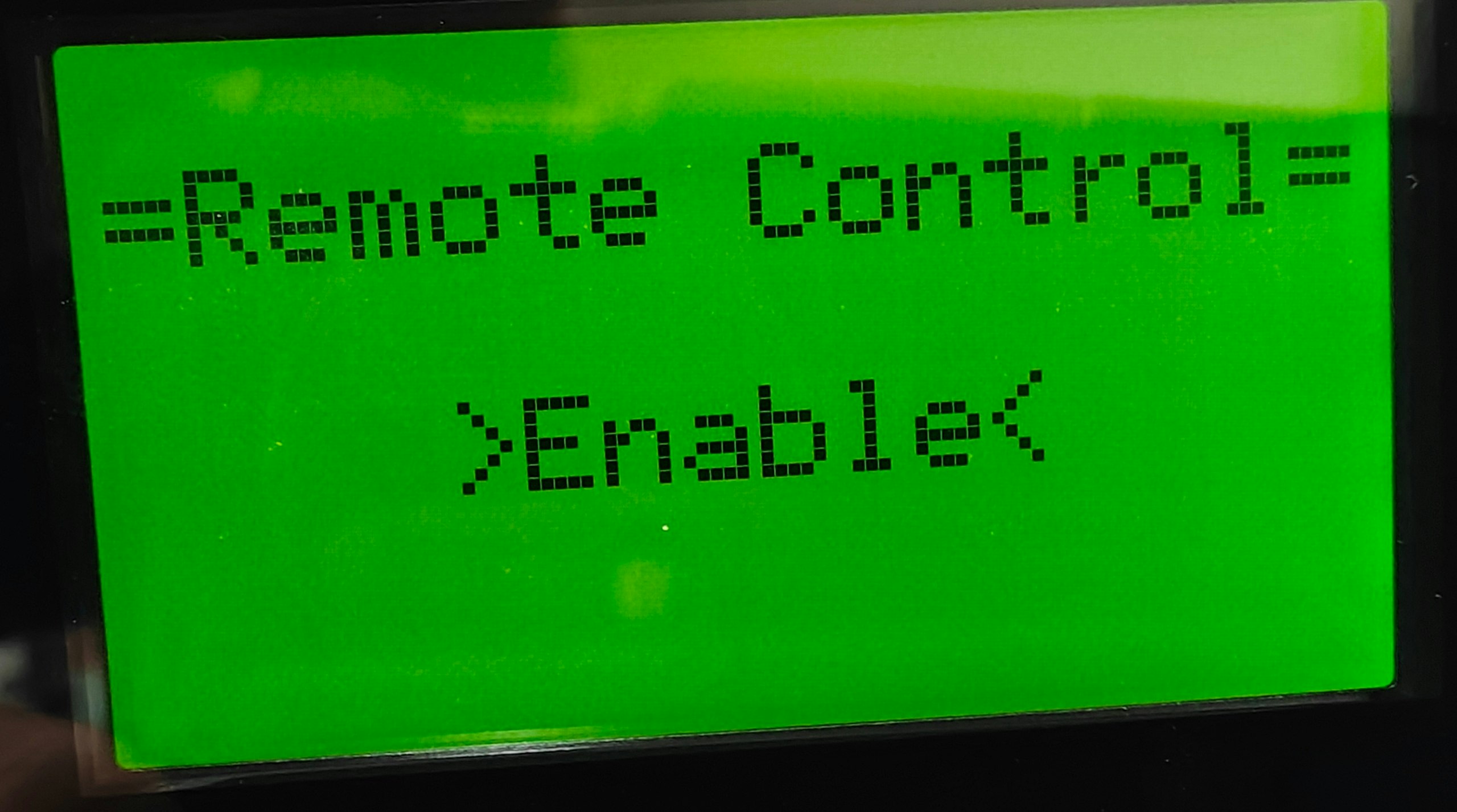

Nutzen Sie das Display weiter im Feature-Menü, um die Steuerung zu aktivieren, wie folgt:

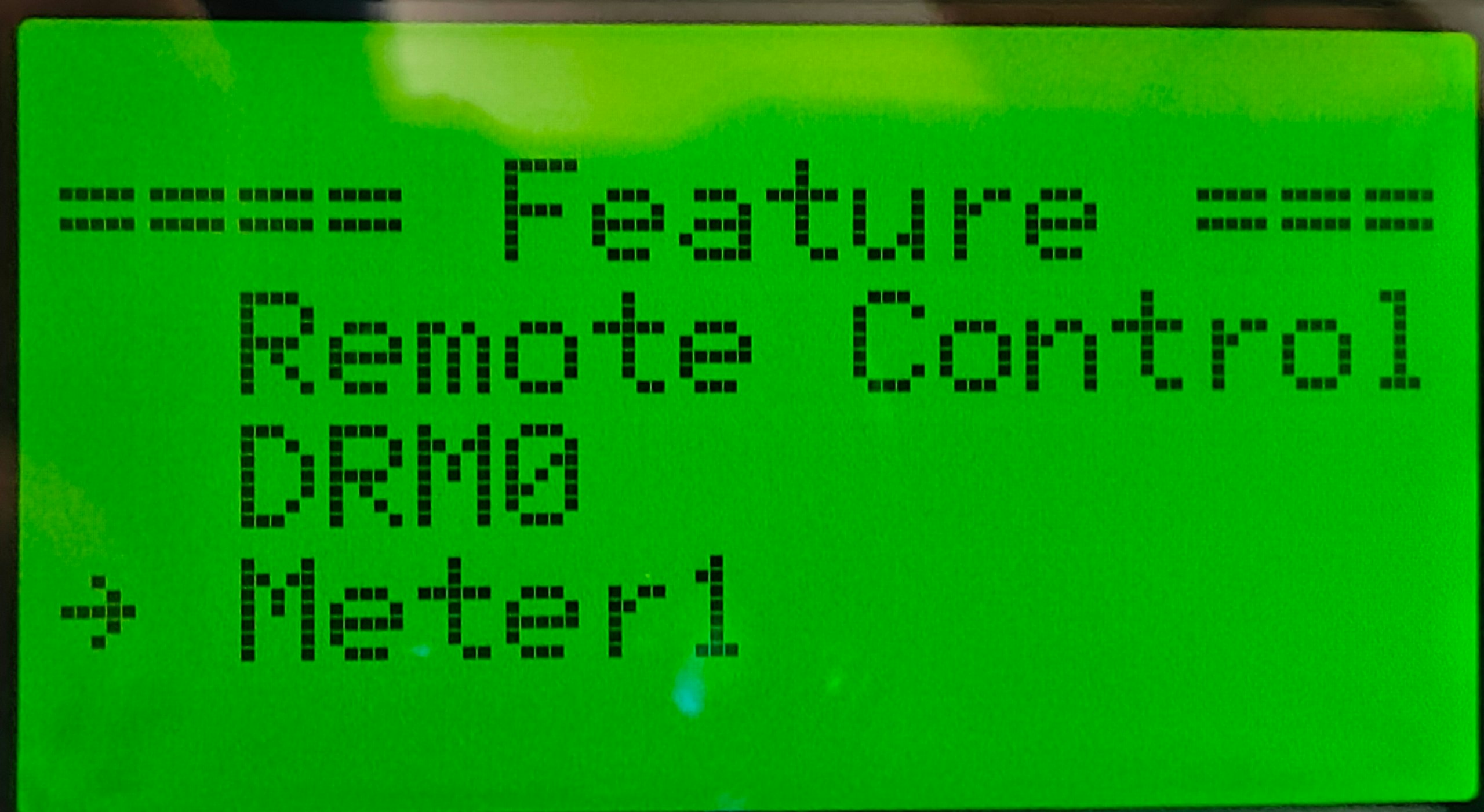

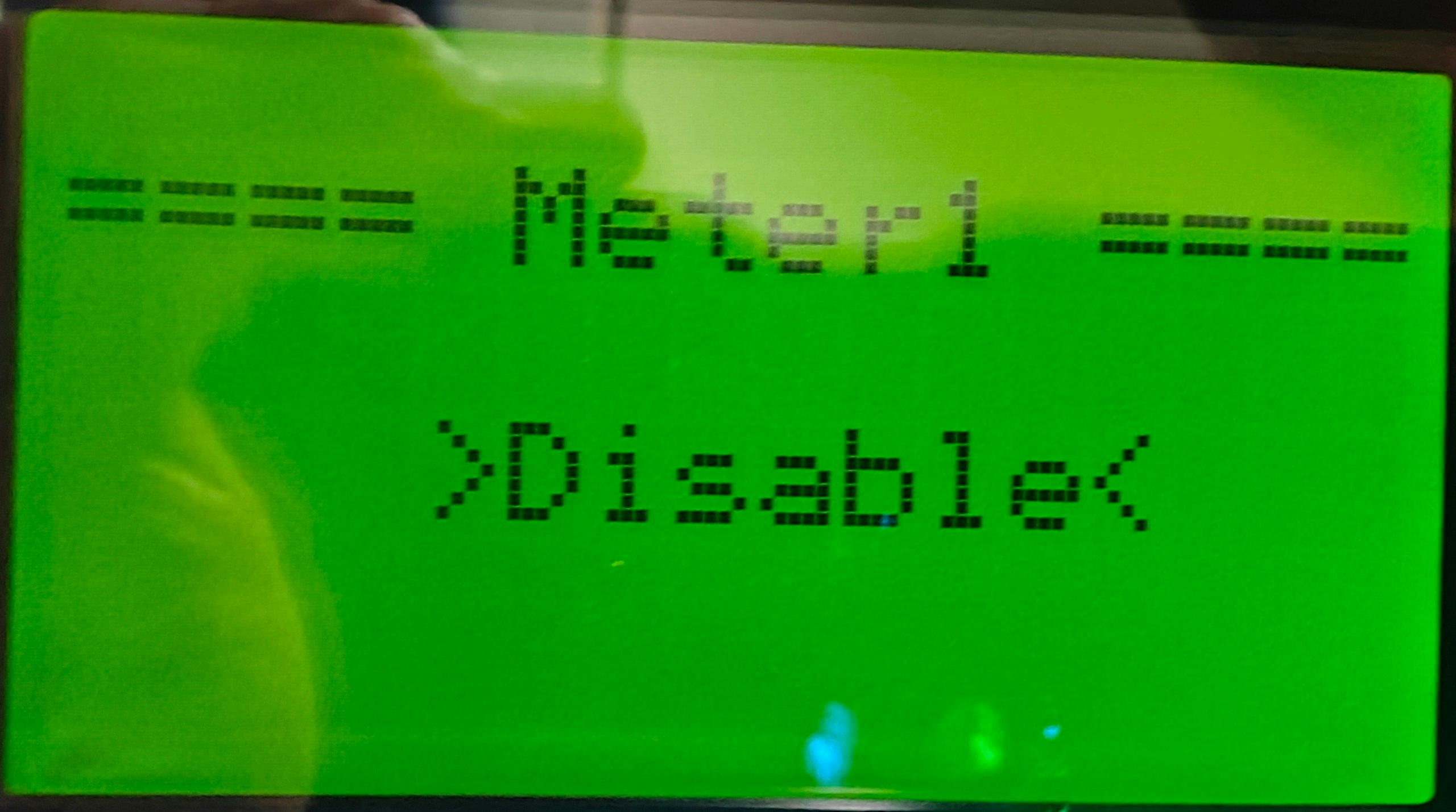

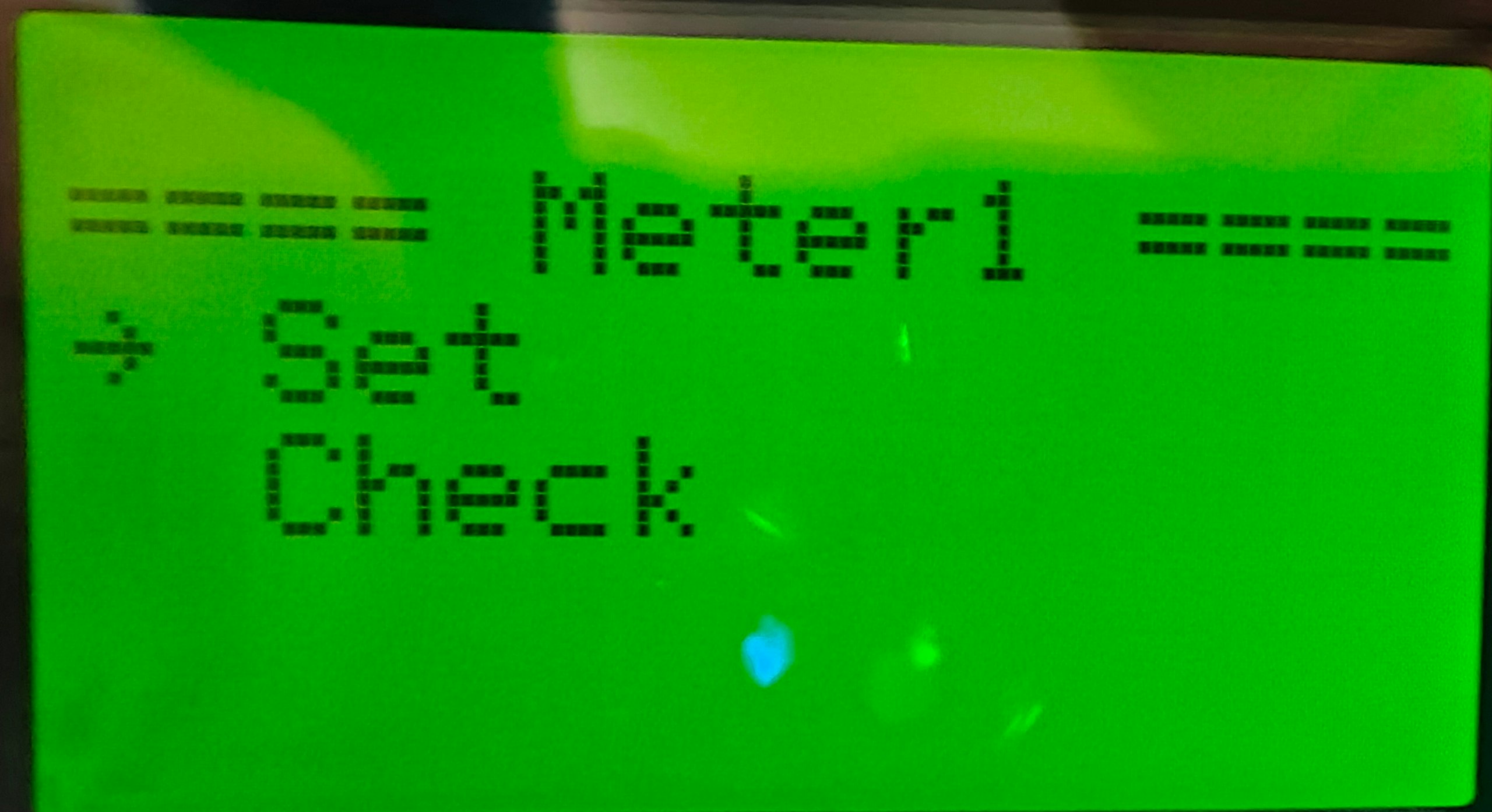

Der Zähler muss deaktiviert werden. Die Steuerung übernimmt der a-TroniX Controller. Deshalb darf der Zähler nicht am Wechselrichter, sondern am a-TroniX Controller angeschlossen sein. Um den Zähler in den Einstellungen zu deaktivieren, folgen Sie diesen Schritten:

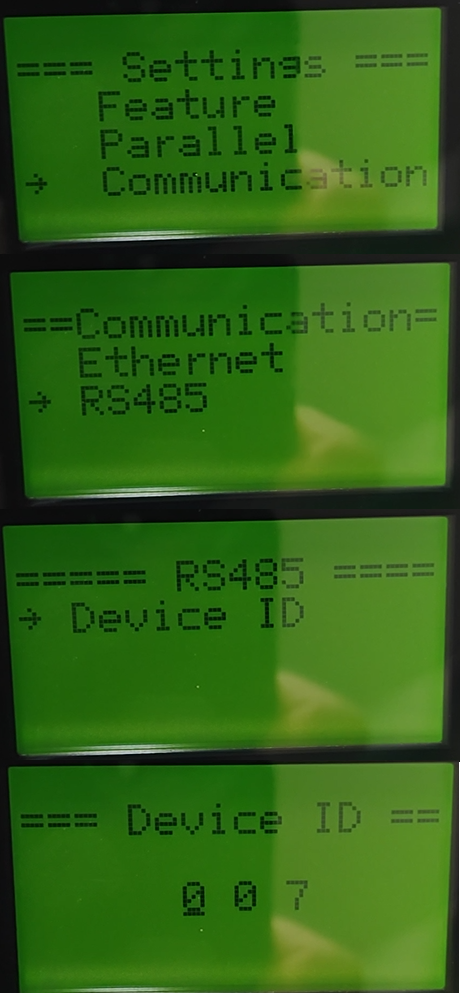

Die Adresse des Wechselrichters kann ebenfalls über das Display eingestellt werden.
Schnellere Suche Der a-TroniX Controller startet standardmäßig bei Adresse 1. Wählen Sie eine niedrigere Adresse, damit Ihr Wechselrichter schneller gefunden wird.
Mehrere Wechselrichter Wenn Sie mehrere Wechselrichter haben, ist es wichtig, dass jeder Wechselrichter eine andere Adresse erhält.
Die Fernsteuerung ist standardmäßig aktiviert, es sind keine weiteren Einstellungen notwendig.
Die Änderung der Wechselrichter-Adresse (oder Geräte-ID) erfolgt auf dieselbe Weise wie beim H3 (siehe oben).
