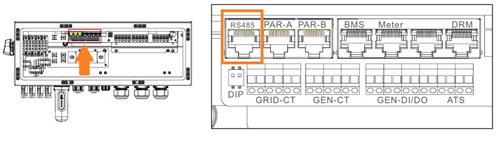

Diese Seite beschreibt die Kommunikation mit einem Autarco LqH-Serie Hybridwechselrichter über Modbus-RTU (rs485). Standardmäßig ist der Wechselrichter auf die Adresse 1 eingestellt. Die RS485-Kommunikation erfolgt über eine RJ45-Schnittstelle, die sich unten am Wechselrichter hinter einer Schutzabdeckung befindet. Die genaue Position ist im orangefarbenen Kasten im Bild unten markiert:

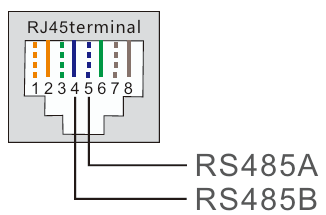

Die Pin-Belegung des RS485-Anschlusses ist wie folgt (EIA/TIA 568B):
- RS485A an Pin 5: blau/weiß
- RS485B an Pin 4: blau
Warnung
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the a-TroniX Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The a-TroniX Controller will scan on those first.

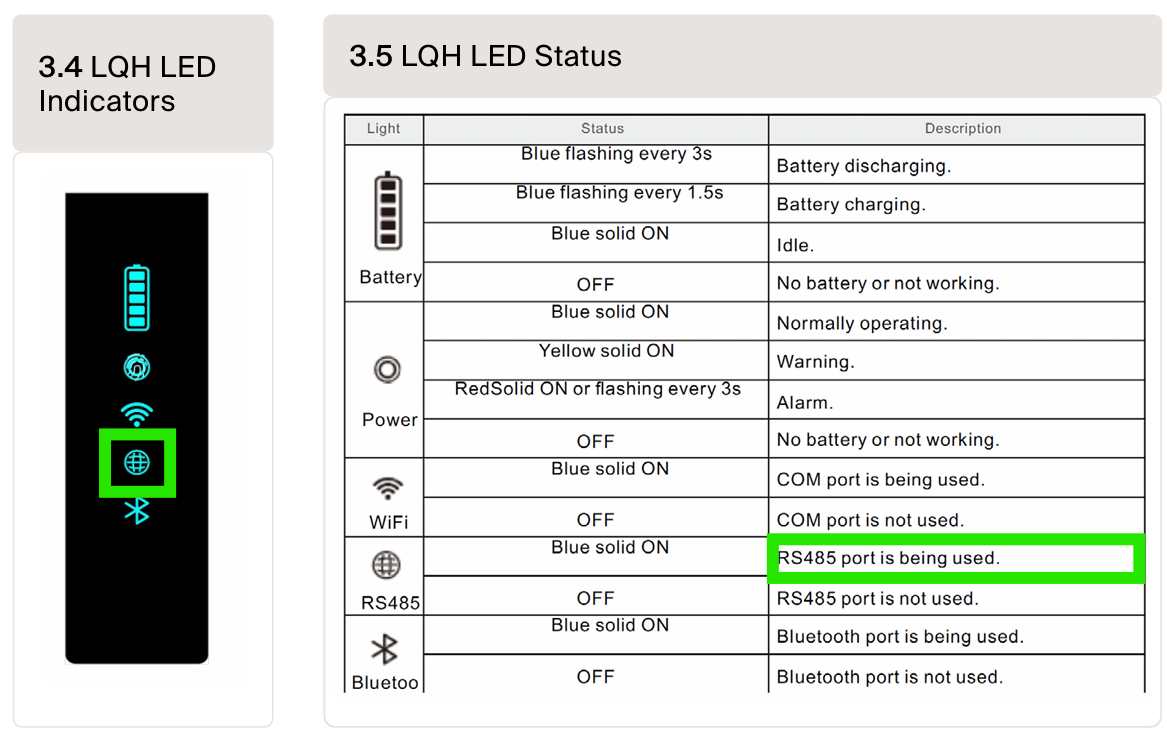

Nach einer erfolgreichen RS485-Verbindung und Kommunikation mit dem a-TroniX Controller über das Modbus-RTU-Protokoll, zeigt der Autarco-Wechselrichter nun ein neues blaues Symbol auf seinem Statusanzeigenfeld an:
