محطات شحن السيارات الكهربائية من Teltonika
الأجهزة المدعومة
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| TeltoCharge | 7.4kW/11kW/22kW | ✅* | ✅ |
تحذير
تحذير
بروتوكول TCP متاح فقط لأجهزة الشحن من الجيل EVC2 أو أحدث.
الاتصال
يتم التواصل بين a-TroniX Controller وجهاز TeltoCharge عبر ناقل تسلسلي RS-485 أو بروتوكول Modbus TCP.
معلومات
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B | RS485 B | RS485_NEG | RS485 B | TX- |
| GND | RS GND | GND | Not available | G |
تحذير
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the a-TroniX Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The a-TroniX Controller will scan on those first.
الإعدادات
اتبع الخطوات أدناه لتمكين بروتوكول Modbus على جهاز TeltoCharge:

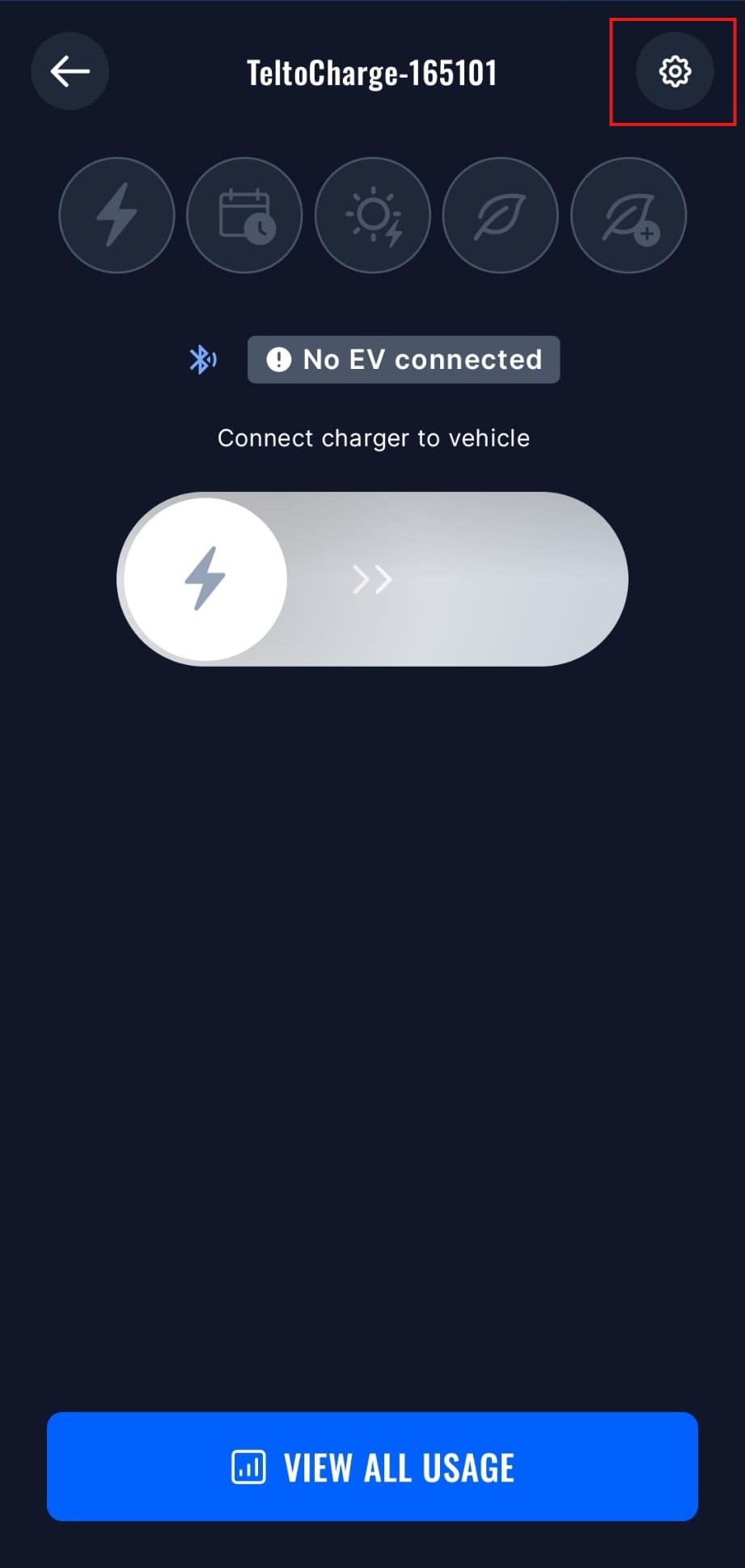

- افتح إعدادات الجهاز في تطبيق Teltonika.

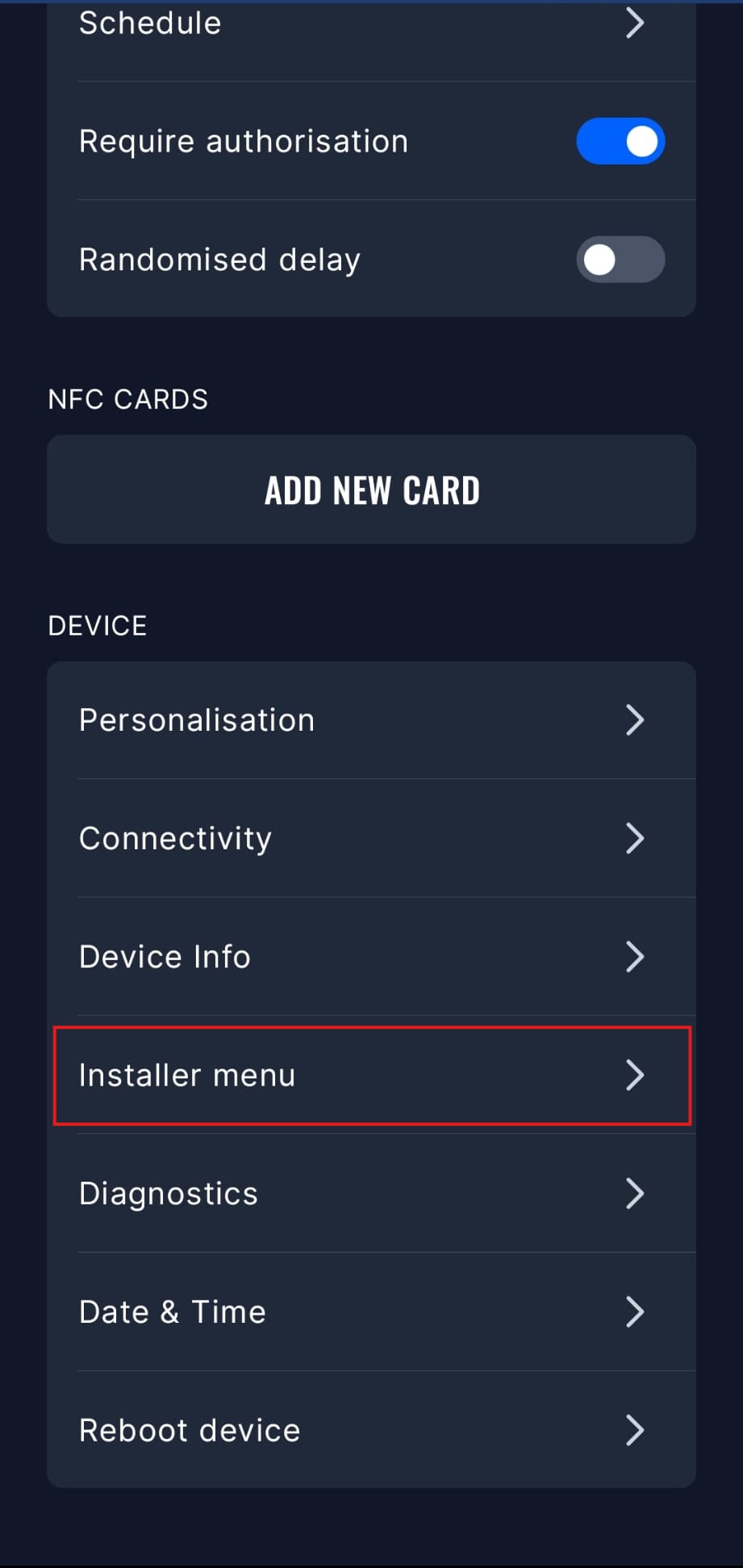

- افتح قائمة المُثبت، ستحتاج إلى إدخال رمز المُثبت للوصول إلى هذه القائمة.

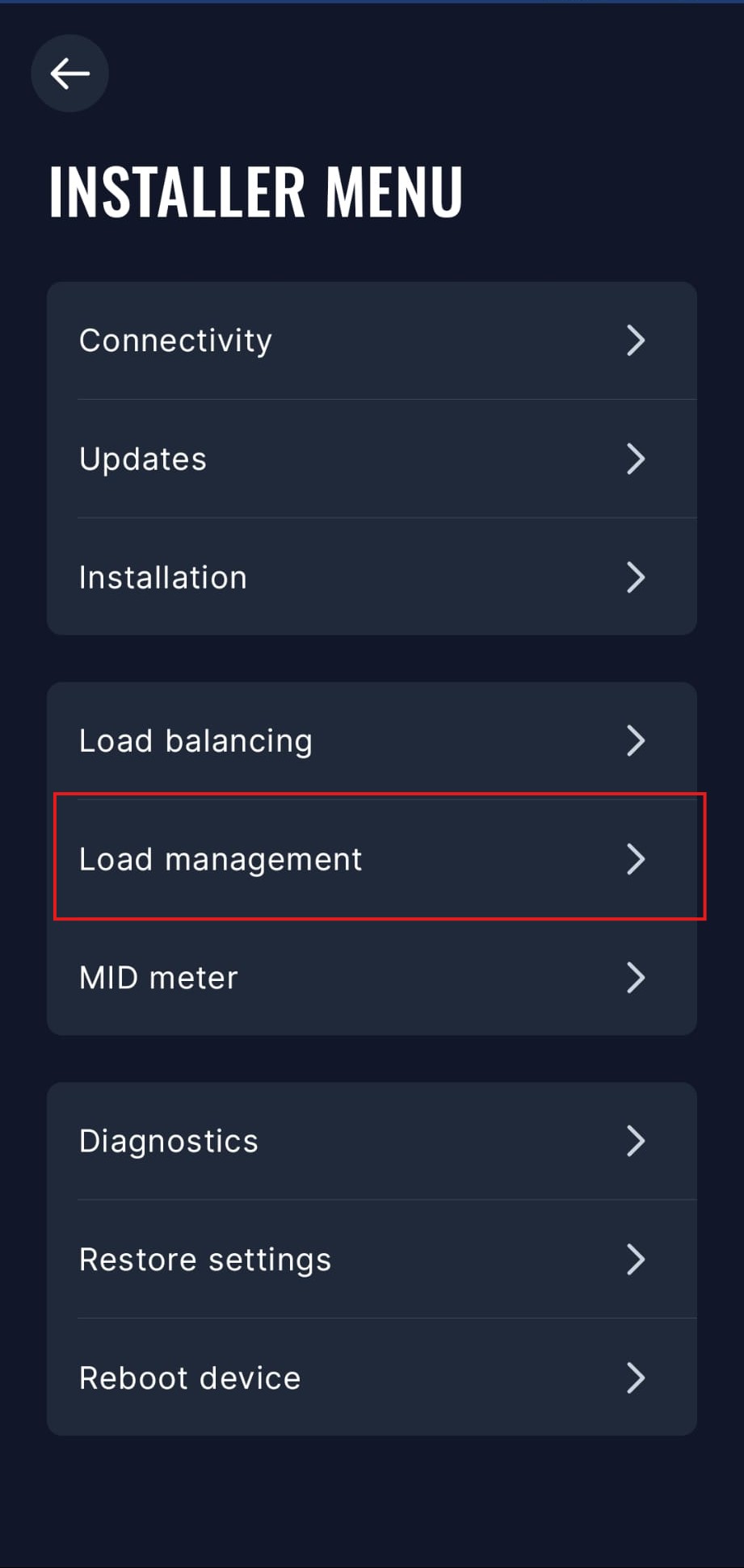

- افتح قائمة إدارة الحمل.

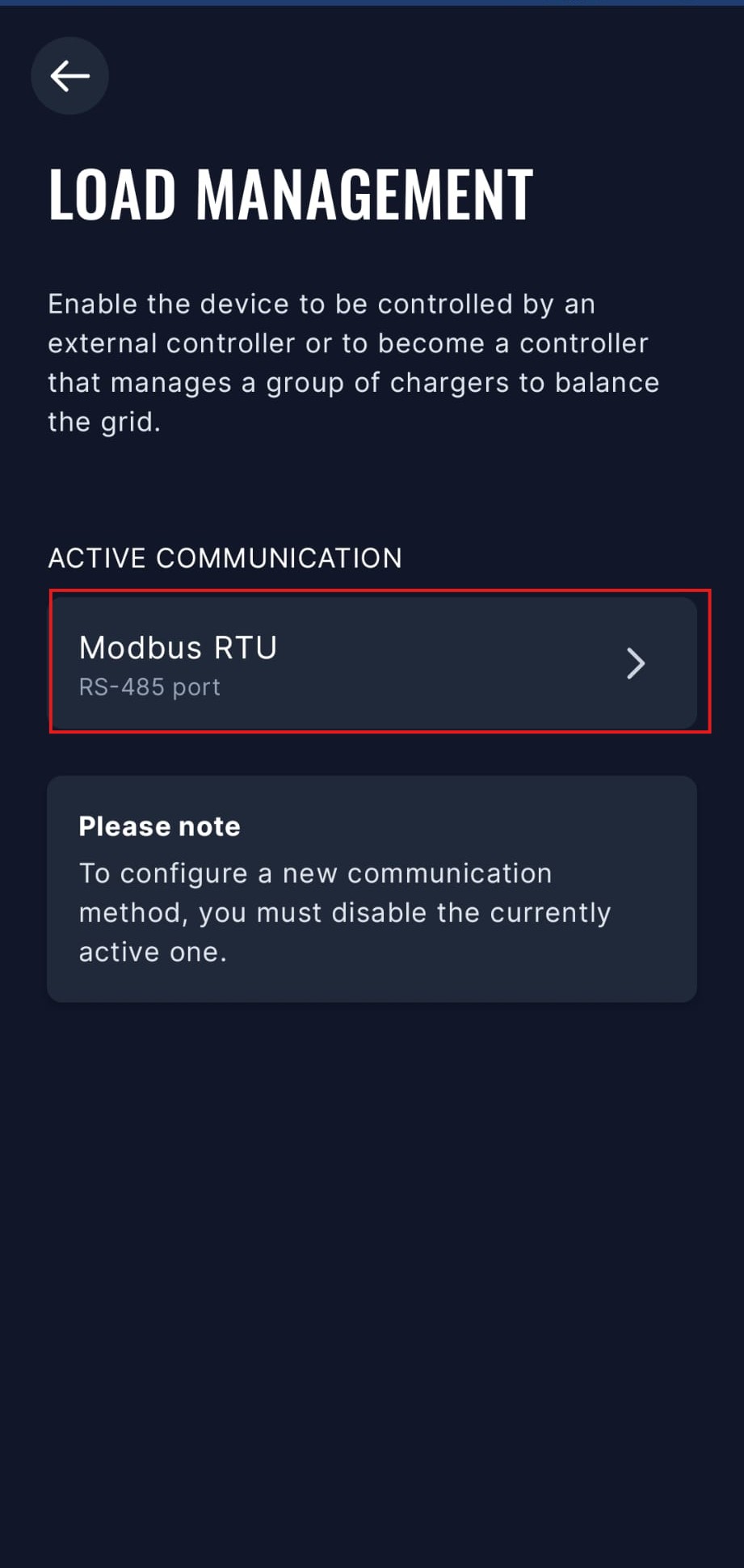

- اختر خيار Modbus RTU. ستحتاج إلى تعطيل خيارات الاتصال الأخرى لتمكين Modbus RTU.

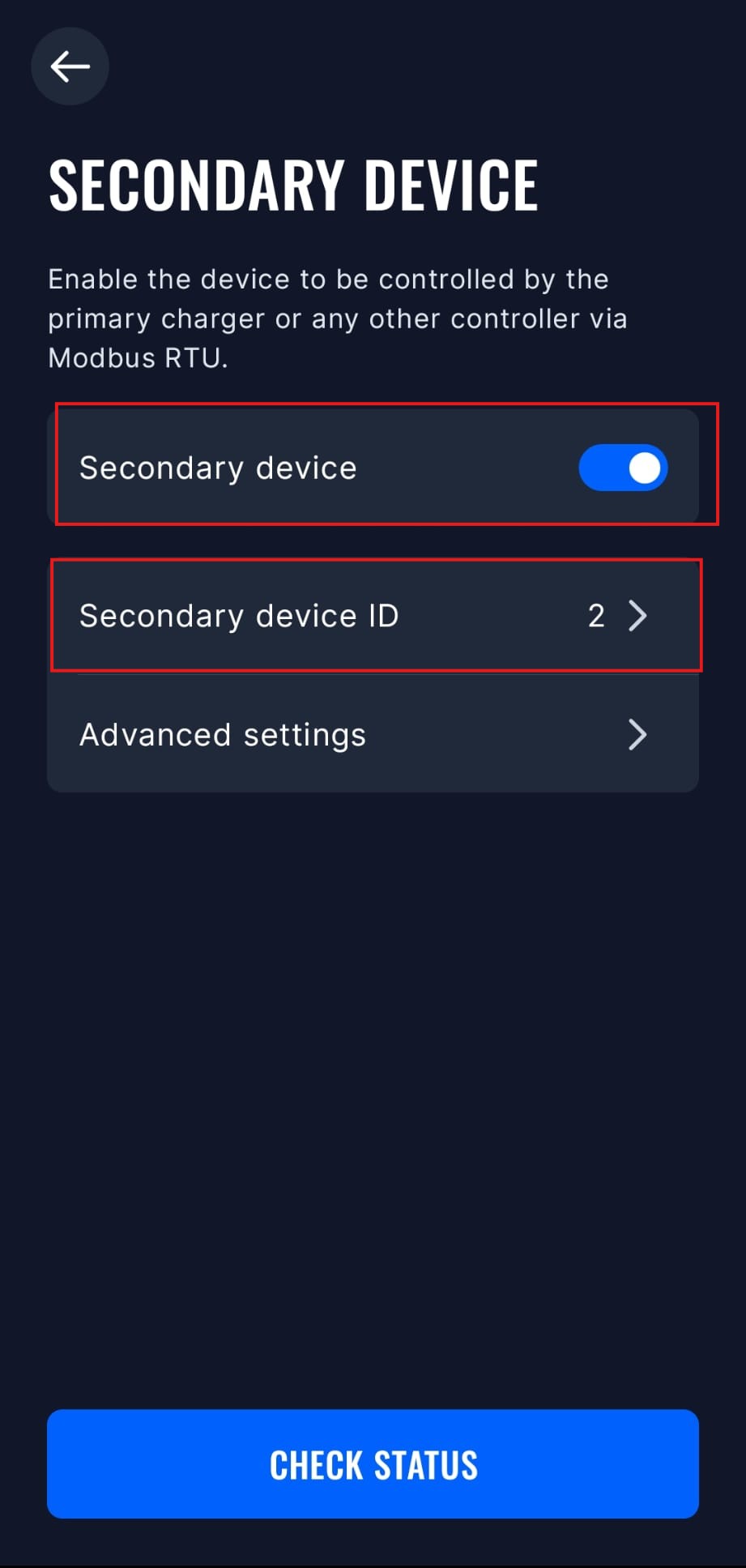

- اختر وضع "الجهاز الثانوي" وقم بتمكينه. يمكنك أيضًا ضبط عنوان Modbus والإعدادات المتقدمة الأخرى في هذه القائمة، لكن الإعدادات الافتراضية تعمل بشكل جيد.

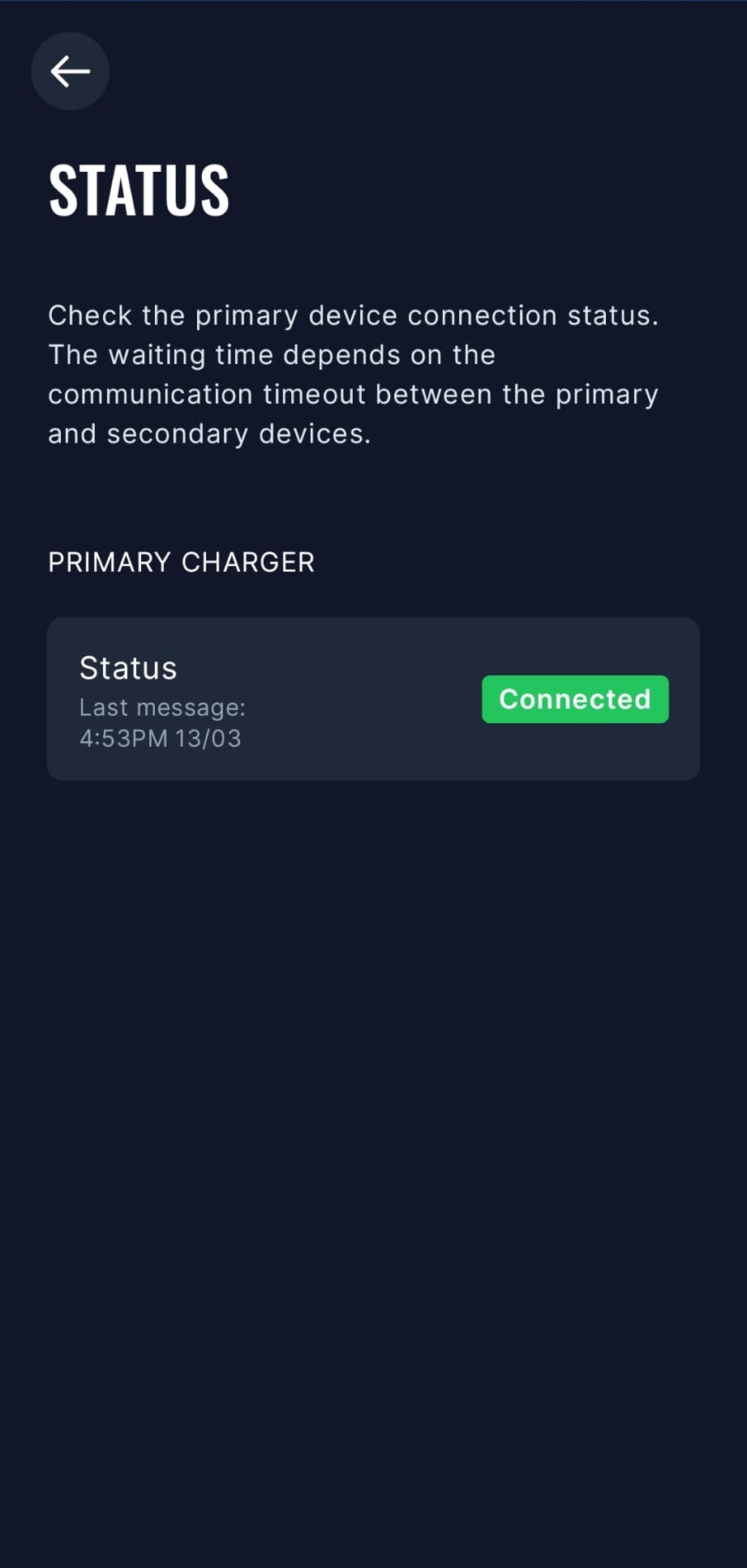

- سيتمكن a-TroniX Controller الآن من الاتصال بـ TeltoCharge عبر Modbus RTU. يمكنك التحقق من حالة الاتصال داخل التطبيق.
الطرازات القديمة
يتوجب على جهاز TeltoCharge تمكين بروتوكول modbus:
- افتح تطبيق Teltonika
- انتقل إلى "الإعدادات" -> "قائمة المُثبت"
- قم بتمكين "التوازن الديناميكي للحمل"
- بعد القيام بذلك ستصبح "إدارة الحمل الديناميكية" مرئية
- انزل لأسفل وقم بتمكين "إدارة الحمل الديناميكية"
- اضغط على "حفظ"
- سيُعاد تشغيل جهاز TeltoCharge الآن وسيتم تمكين بروتوكول modbus
