الوصول إلى واجهة الويب

الوصول إلى واجهة ويب محطة Blitz Power

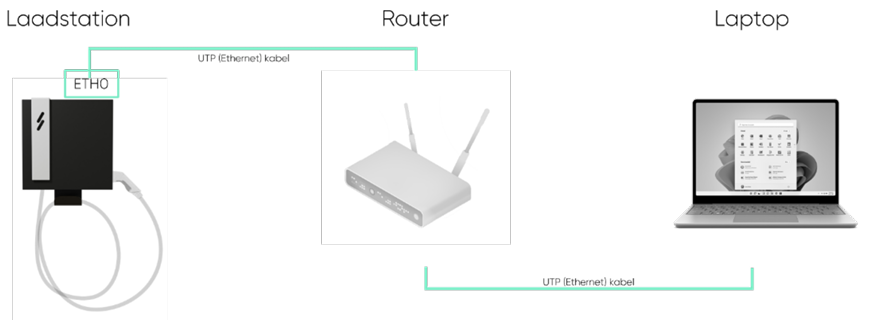

عبر اتصال الإنترنت (انظر الصورة بجانب هذا)

1. يجب توصيل منفذ ETH0 عبر راوتر للوصول إلى Master BPS من جهاز الكمبيوتر الخاص بك إذا كان متصلًا بنفس الراوتر.

2. تصفح إلى: http://ev3000.local:3000.

3. تفتح صفحة الويب ويمكنك بدء التهيئة.

4. نوصي بتعيين عنوان IP ثابت لمحطة الشحن عبر إعدادات الشبكة الآن. ملاحظة: إذا لم تفتح صفحة ويب Blitz، اتبع هذه الخطوة.

1. تأكد من أن جهاز الكمبيوتر الذي تتصل به مضبوط على DHCP (تعيين عنوان IP تلقائيًا) في إعدادات الإنترنت. يمكنك التحقق من ذلك عبر اتصالات الشبكة:

التهيئة عبر Modbus modbusTcp

1. اضغط على إدارة الأحمال Load Management في شريط القائمة.

2. أدخل اسمًا مخصصًا تحت اسم حديقة الشحن Charging Park Name.

3. اضبط القيمة القصوى للتيار للفيش الكهربائي الذي يحمي حديقة الشحن تحت فيش دائرة التحميل Load Circuit Fuse.

4. لاختيار قياس المستوى العالي، اختر بروتوكول الاتصال. • عنوان IP

5. أدخل عنوان (IP) العداد الكهربائي من لوحة التوزيع الكهربائية.

6. نوع الجهاز هو EEM377 (إذا كان العداد مزودًا من Blitz Power).

7. تحت نقاط الشحن Charging Points، اختر نقاط الشحن التي يجب أن تشارك في إدارة الأحمال.

8. اضغط حفظ Save: تظهر رسالة نجاح على الشاشة.

9. قم بإعادة تشغيل محطة الشحن.

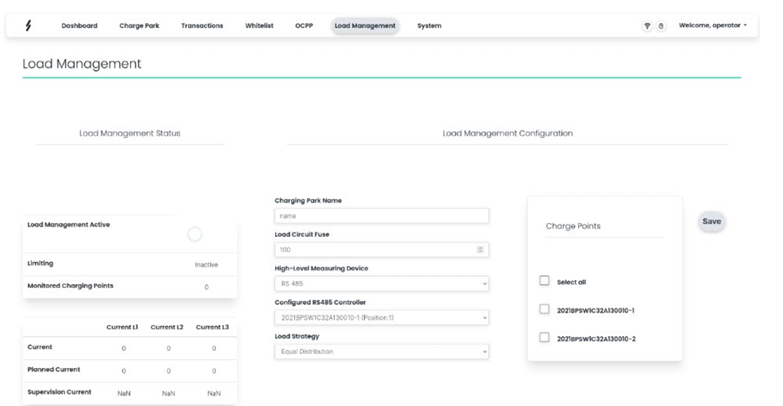

التهيئة عبر RS485

إدارة الأحمال الديناميكية (مع العداد الكهربائي)

1. اضغط على إدارة الأحمال Load Management في شريط القائمة.

2. أدخل اسمًا مخصصًا تحت اسم حديقة الشحن Charging Park Name.

3. اضبط القيمة القصوى للتيار للفيش الكهربائي الرئيسي الذي يحمي الموقع بالكامل تحت فيش دائرة التحميل Load Circuit Fuse.

4. لاختيار قياس المستوى العالي، اختر بروتوكول الاتصال. • RS 485 (modbus)

5. اختر اسم محطة الشحن الرئيسية (الموقع 1).

6. تحت نقاط الشحن Charging Points، اختر نقاط الشحن التي يجب أن تشارك في إدارة الأحمال.

7. اضغط حفظ Save: تظهر رسالة نجاح على الشاشة.

8. قم بإعادة تشغيل محطة الشحن.
