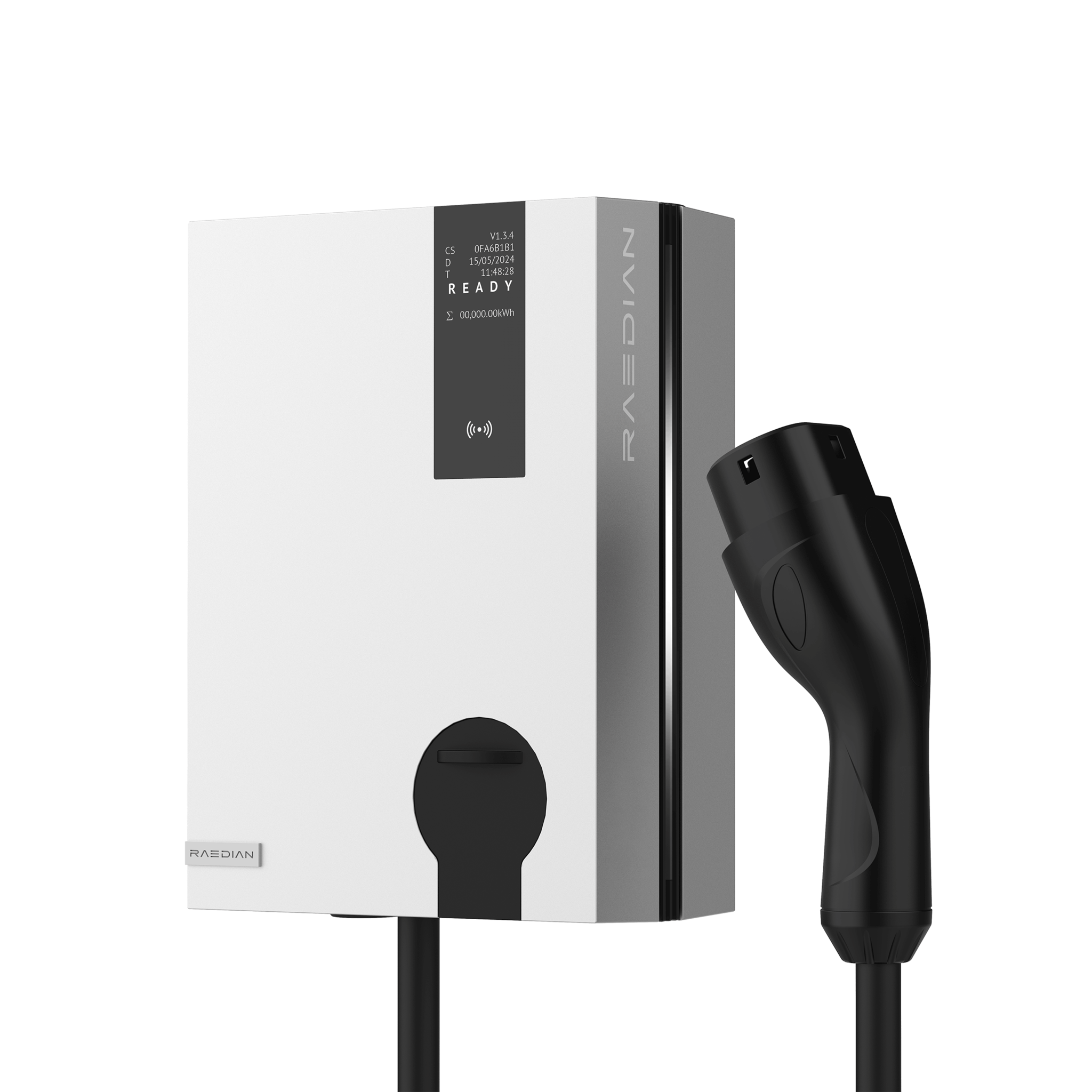

محطات شحن Raedian
الأجهزة المدعومة
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| Raedian NEO | ❌ | ✅ |
| Raedian NEX | ✅ | ❌ |
الأسلاك
إيثرنت (Raedian NEX)
للاتصال السليم عبر إيثرنت: اتبع إرشادات توصيل إيثرنت.
RS485 (Raedian NEO)
معلومات
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| A | RS485 A | RS485_POS | RS485 A | TX+ |
| B | RS485 B | RS485_NEG | RS485 B | TX- |
| GND | RS GND | GND | Not available | G |
ملاحظة
ملاحظة
تأكد من ضبط مقاوم الإنهاء بشكل صحيح إذا كان الشاحن في نهاية ناقل RS485.
الإعداد
بعد الانتهاء من التوصيل الكهربائي، تحتاج إلى تكوين الشاحن باستخدام تطبيق Raedian.
- حمّل تطبيق Raedian من متجر App Store أو Google Play.
- افتح التطبيق وسجّل الدخول أو أنشئ حسابًا.
- أضف محطة الشحن عبر البلوتوث أو الواي فاي باتباع التعليمات داخل التطبيق.
- بمجرد الاتصال، انتقل إلى قائمة الإعدادات (عادةً ما تكون على شكل رمز الترس).
لـ Raedian NEO (RS485)
لسماح a-TroniX Controller بالتحكم في شاحن NEO عبر Modbus RTU:
- في قائمة الإعدادات، ابحث عن الاتصال أو إعدادات Modbus.
- فعّل Modbus RTU.
- قم بتكوين المعلمات التالية:
- العنونة (معرف التابع): قم بتعيين عنوان فريد (مثلاً 1). يجب أن يتطابق هذا مع الإعداد في a-TroniX Controller.
- معدل البود: 9600 (موصى به)
- التكافؤ: لا شيء
- بتات البيانات: 8
- بتات التوقف: 1
- احفظ الإعدادات وأعد تشغيل الشاحن إذا طلب منك ذلك.
لـ Raedian NEX (Modbus TCP)
لسماح a-TroniX Controller بالتحكم في شاحن NEX عبر Modbus TCP:
- تأكد من توصيل الشاحن بنفس الشبكة المحلية مثل a-TroniX Controller عبر إيثرنت أو واي فاي.
- في إعدادات التطبيق، اذهب إلى إعدادات الشبكة.
- يُنصح بشدة بتعيين عنوان IP ثابت للشاحن لضمان استقرار الاتصال بعد انقطاع التيار.
- عنوان الـ IP: اختر عنوانًا متاحًا في نطاق شبكتك (مثلاً 192.168.1.50)
- قناع الشبكة الفرعية: 255.255.255.0
- البوابة: عنوان IP جهاز الراوتر الخاص بك (مثلاً 192.168.1.1)
- فعّل Modbus TCP في إعدادات الاتصال.
- تأكد من تعيين المنفذ إلى
502.
