محطات شحن Etrel INCH

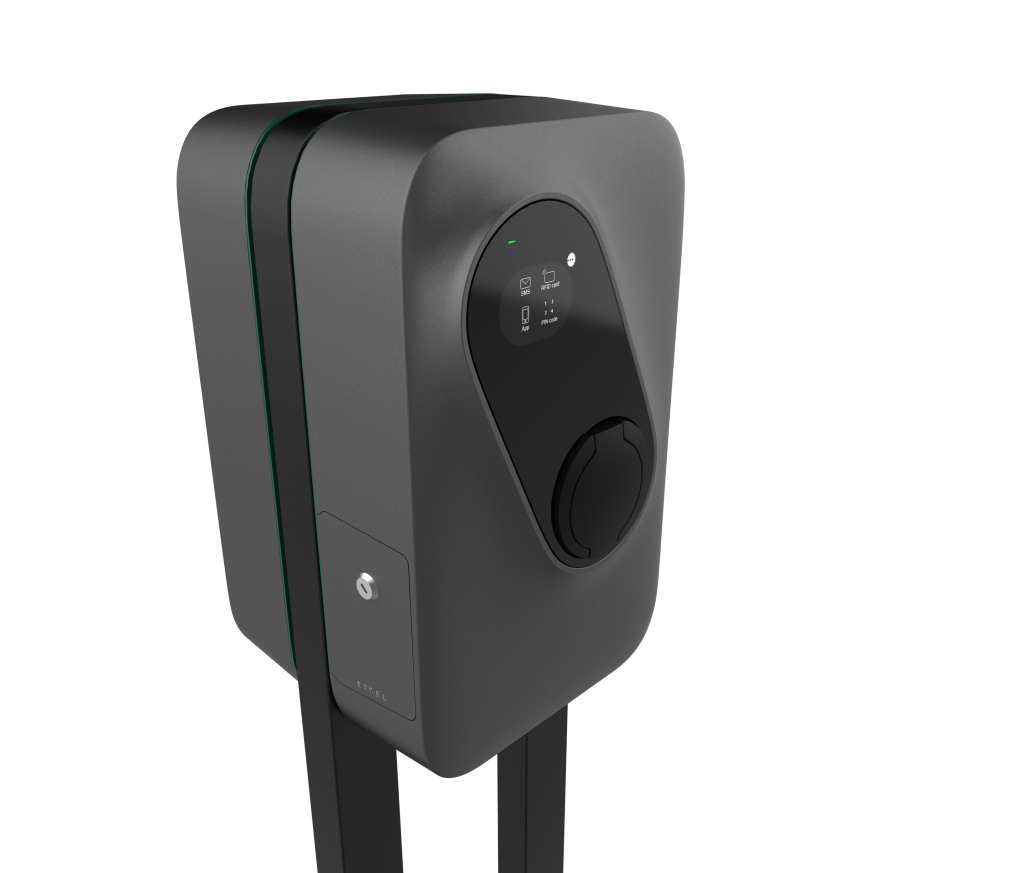

تشرح هذه الإرشادات كيفية تكوين وربط شواحن التيار المتردد الذكية Etrel INCH و INCH Duo للتواصل مع a-TroniX Controller.

الأجهزة المدعومة

التوصيل الكهربائي

توصيل الإيثرنت

1. قم بتوصيل منفذ Ethernet (LAN) لمحطة الشحن بنفس الشبكة المحلية مثل a-TroniX Controller.
2. تأكد من أن اتصال LAN يعمل وأن أضواء LED على المنفذ مضاءة.
3. كابل الشبكة الموصى به: Cat 5e أو أعلى، محمي للاستخدام الخارجي إذا لزم الأمر.

للحصول على أفضل ممارسات التوصيل عبر الإيثرنت بشكل عام، راجع إرشادات توصيل الإيثرنت.

---

الإعداد

بعد الانتهاء من التوصيلات الكهربائية للشاحن:

1. قم بتشغيل الشاحن.

   • سيومض LED الأخضر أثناء إقلاع الوحدة.
   • انتظر حتى يتحول LED إلى اللون الأخضر الثابت (الشاحن جاهز).

2. الوصول إلى واجهة الويب المحلية.

   • اربط حاسوبك المحمول بنفس شبكة الشاحن.
   • افتح متصفح الويب وأدخل عنوان IP الخاص بالشاحن الموجود على الملصق داخل باب الصيانة الجانبي.
   • إذا لم تجد IP، اضغط مع الاستمرار على زر إعادة التعيين الصغير داخل منطقة الصيانة حتى تسمع صوت صفارة، ثم يتم عرض عنوان IP الحالي على الشاشة.

3. تسجيل الدخول والتحقق من إعدادات الاتصال.

   • تحقق من أن تكوين الشبكة يستخدم عنوان IP ثابت ضمن نفس نطاق Controller.
   • قناع الشبكة الفرعية 255.255.255.0 والمنفذ 502 يجب أن يكونا مفتوحين لـ Modbus TCP.
   • يمكن أيضاً استخدام DHCP إذا كان المتحكم يدعم الاكتشاف التلقائي.

4. تمكين اتصال Modbus TCP.

   • افتح قائمة إعدادات واجهة الويب.
   • تأكد من أن اتصال Modbus TCP مفعل (معرف الوحدة الافتراضي = 1 / منفذ 502).
   • ليست هناك حاجة لإعداد RS485.

5. فحص أجهزة الحماية.

   • تأكد من تركيب أجهزة الحماية ضد التيار الأرضي والحماية من التيار الزائد وتفعيلها.
   • وحدات Etrel INCH التي لا تحتوي على RCD / MCB مدمجة يجب حمايتها بأجهزة خارجية في الخزانة الرئيسية للتوزيع.

6. التحقق من مؤشرات LED وLCD.

   • أخضر ثابت: الشاحن متاح.
   • أزرق يومض: الشحن جاري.
   • أحمر: خطأ—قم بالفحص أو إعادة التشغيل قبل المتابعة.

7. اختبار الاتصال.

   • من جهاز الكمبيوتر، شغّل ping <charger_ip> للتحقق من الاتصال.
   • ثم أضف الشاحن في واجهة a-TroniX Controller (الأجهزة → إضافة جهاز → محطة شحن EV → Modbus TCP).
   • أدخل عنوان IP الخاص بالشاحن والمنفذ 502. احتفظ بـمعرف الوحدة = 1.

8. تأكيد التحكم عبر Modbus.

   • سيقوم المتحكم بقراءة الطراز والرقم التسلسلي وبيانات الموصل تلقائياً.
   • يظهر كل موصل كعقدة فرعية قابلة للتحكم.
