Inepro Energiezähler
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| Inepro PRO380 | ❌ | ✅ |
Verdrahtung
RS485

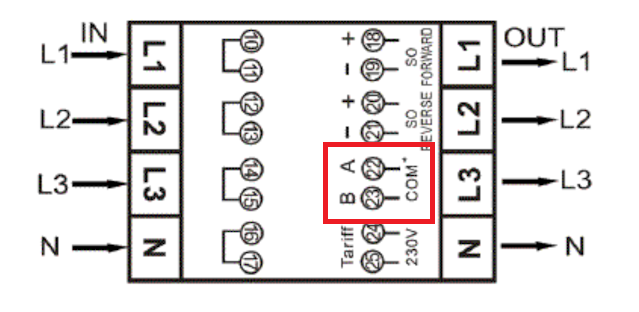

RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | A-tronix Controller model OM1 | A-tronix Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| A (Pin 22) | RS485 A | RS485_POS | RS485 A | TX+ |
| B (Pin 23) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/V | RS GND | GND | Not available | G |
Konfiguration
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the A-tronix Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The A-tronix Controller will scan on those first.
Bitte beziehen Sie sich auf das Handbuch des Zählers für genauere Informationen zur Änderung der Modbus-Adresse. Standardmäßig ist der Zähler auf Adresse 1 eingestellt. Diese kann über das Zählerdisplay geändert werden.
- Verwenden Sie die Tasten, um in den Programmiermodus 2 zu gelangen.
- Drücken und halten Sie die rechte Taste 3 Sekunden lang, um das Menü zu öffnen.
- Scrollen Sie zur LCD-Seite Modbus/M-bus ID (addr xxx).
- Drücken und halten Sie die rechte Taste 5 Sekunden lang, um in den Programmiermodus zu gelangen.
- Der Wert beginnt zu blinken: Wählen Sie 3 Ziffern (Modbus: 001-247). Bestätigen Sie jede Ziffer, indem Sie beide Tasten 3 Sekunden lang gedrückt halten.
- Das LCD zeigt OK an, wenn die Einstellung bestätigt ist.
