ABB Energiezähler
Unterstützte Geräte

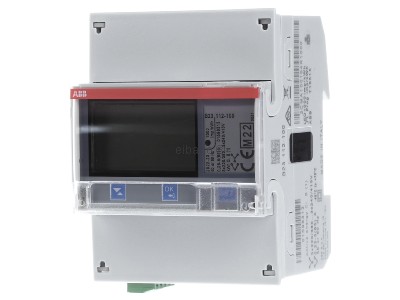

| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| ABB B21 | ❌ | ✅ |
| ABB B23 | ||
| ABB B24 |
Verkabelung
RS485
Die ABB Zähler der B-Serie (B21, B23, B24) verwenden einen 3-poligen RS485-Anschluss. Verbinden Sie diese entsprechend der auf dem Zähler angebrachten Anschlussbezeichnungen mit dem Controller.
1. Geräteanschluss (ABB Zähler)
Diese Tabelle zeigt die Anschlussklemmen am Zähler selbst.
| Signal | Anschlussnummer |
|---|---|
| A | 37 |
| B | 36 |
| C (GND) | 35 |
WICHTIG: Fehlerbehebung
Die Bezeichnungen 'A' und 'B' sind nicht universell standardisiert. Wenn das Controller das Gerät beim Scan nicht findet, liegt dies häufig an einer fehlerhaften Verdrahtung.
Tauschen Sie die A- und B-Leitungen (zwischen Controller und Zähler) und versuchen Sie den Scan erneut.
2. Anschluss Controller & Konverter
Diese Tabelle zeigt die entsprechenden RS485-Pins an den a-TroniX Controllern und Konvertern. Ordnen Sie die 'A' und 'B' vom Zähler (siehe Tabelle oben) den 'A' und 'B' an Ihrem Controller zu.
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| A | RS485 A | RS485_POS | RS485 A | TX+ |
| B | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Konfiguration
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the a-TroniX Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The a-TroniX Controller will scan on those first.
Verwenden Sie die folgenden Modbus-Einstellungen im Geräteassistenten des Controller. Dies sind die Standardeinstellungen für den Zähler:
- Baudrate: 19200
- Modbus-Adresse: 1 (oder die am Zähler eingestellte Adresse)
- Parität: Gerade
- Stoppbits: 2
