Algodue Energiezähler
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|

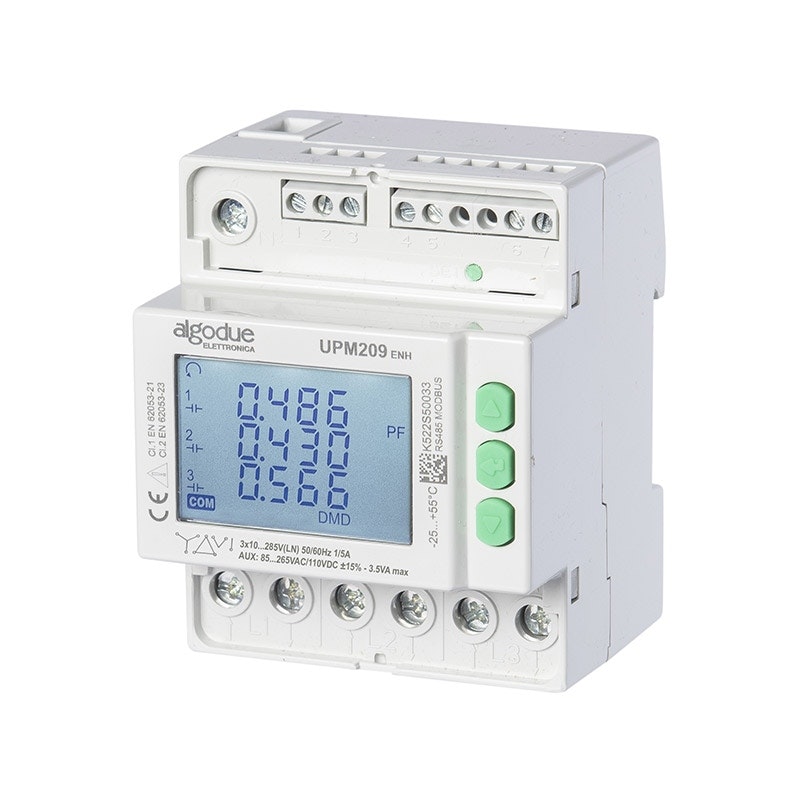

| UPM209 | ✅ | ✅ |
Verkabelung

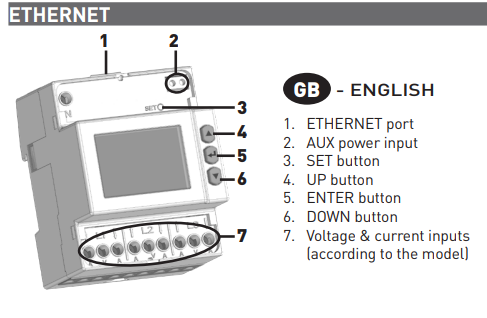

Ethernet
Für die korrekte Ethernet-Verkabelung: Folgen Sie den .
Algodue Energiezähler
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| UPM209 | ✅ | ✅ |
Für die korrekte Ethernet-Verkabelung: Folgen Sie den .

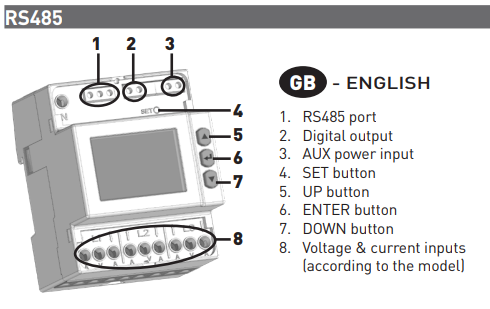

| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A | RS485_POS | RS485 A | TX+ | |
| RS485 B | RS485_NEG | RS485 B | TX- | |
| RS GND | GND | Not available | G |
Stellen Sie die Modbus-Adresse am Zähler ein. (Baudrate und Parität können ebenfalls eingestellt werden, es wird jedoch empfohlen, die Standardeinstellungen beizubehalten.)

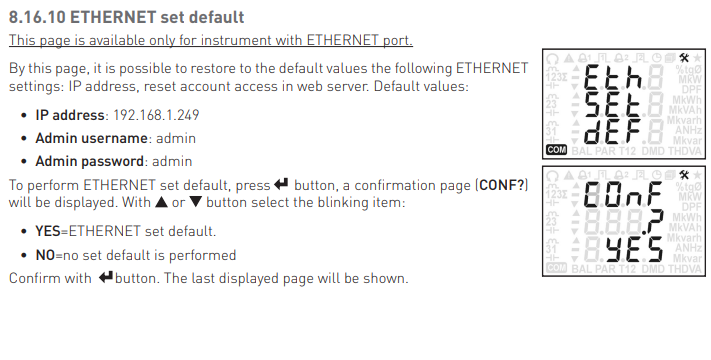

Wenn Sie über Ethernet verbunden sind, müssen Sie möglicherweise die IP-Adresseinstellungen des Energiezählers anpassen.
