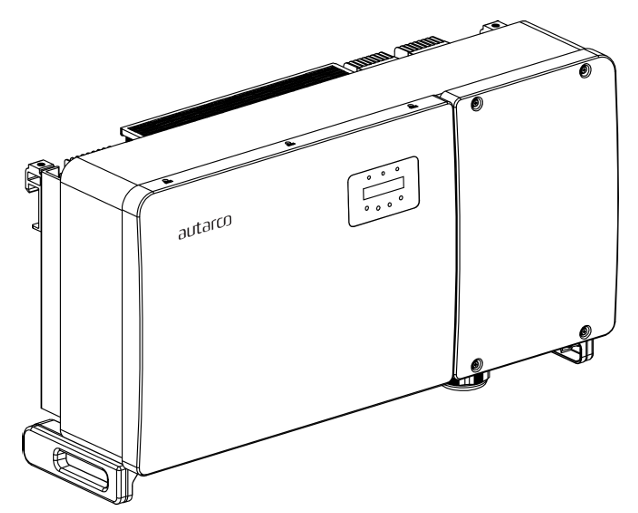

تصف هذه الصفحة التواصل مع العاكس على الشبكة من سلسلة Autarco OX عبر Modbus-RTU (rs485).
افتراضيًا، تم تعيين العنوان 1 للعاكس.
تحتوي عواكس OX على منافذ اتصال كالتالي:
- COM1: موصل أخضر 4 أسنان لتسجيل بيانات WiFi/Cellular.
- COM2 و COM3: عضادات كابلات وغطاء مع نقاط اتصال خلفها:
- 2 x وصلات RJ45
- 1 x بلوك طرفي RS485
خاص بـ a-TroniX Controller، يحدث التواصل عبر RS485 من خلال منفذ 'COM2 Terminal Block'. هذا موضح في المربع البرتقالي في الصورة أدناه:
المنفذ هو منفذ RJ45، يُستخدم للتواصل عبر RS485.
يحتاج كابل إلى التحضير لتوصيل العاكس بالعاكس.
- أدخل السلك في موصل RJ45 ثم ثبّت الموصل بأداة التثبيت.
- أزل غطاء المك nut من عضادات الكابلات المقاومة للماء المسماة COM2 و COM3 في أسفل العاكس. أزل السدادة من التركيب.
- أدخل موصل RJ45 في منفذ RJ45 في حجرة صيانة العاكس.
- أعد تثبيت غطاء المك nut لـ COM2/3 وشدها بإحكام.
معلومات
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Pin 3 | RS485 A | RS485_POS | RS485 A | TX+ |
| Pin 4 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
تحذير
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the a-TroniX Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The a-TroniX Controller will scan on those first.
