Kehua
الأجهزة المدعومة
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| BCS1725K-B-HUD | ✅ | ✅ |
| NXPCS | ||
| BCS200K-B-HM |
التوصيل الكهربائي
للتوصيل الصحيح لشبكة الإيثرنت: اتبع الإرشادات الخاصة بتوصيل الإيثرنت.
RS485

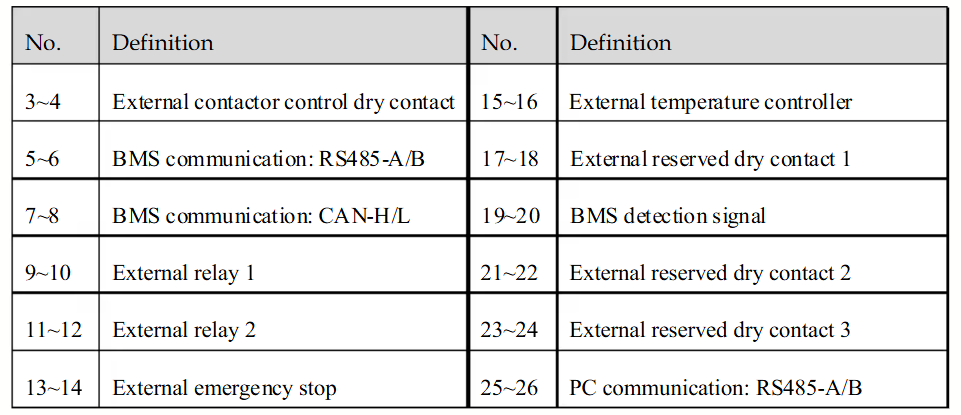

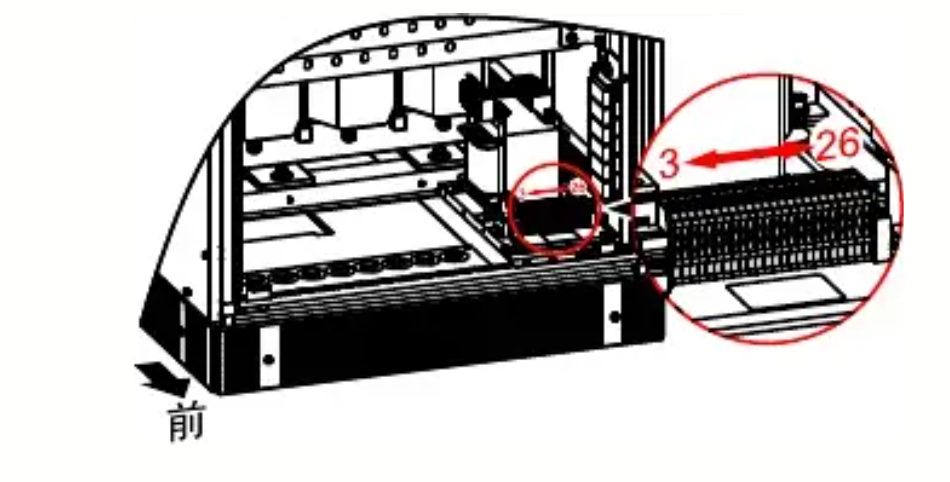

لإنشاء الاتصال بين PCS و Controller، استخدم واجهة RS485 المتوفرة على شريط طرف التوصيل الخارجي، كما هو موضح أدناه. يوفر هذا الطرف منافذ مخصصة لاتصال RS485، والذي يُستخدم لكل من اتصال الكمبيوتر ونظام إدارة البطارية (BMS).
معلومات
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A (Pin 5) | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B (Pin 6) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
