الأجهزة المدعومة
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ✅ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax X3 IES | ||||
| Solax ESS-TRENE | ||||
| Solax ESS-AELIO |
التركيب
ملاحظة
بالنسبة لـ Solax X3 Hybrid G4 يرجى التأكد من أن العاكس يحتوي على أحدث إصدار للبرامج الثابتة مثبت.
طرق الاتصال
- تحتوي طرازات SolaX G2 و SolaX G3 Hybrids و Solax ESS (TRENE و AELIO) على إيثرنت مدمج (يعتبر Qcells Q.VOLT HYB-G3-3P من طراز SolaX G4 رغم التسمية G3).
- لا تحتوي طرازات SolaX G4 وغيرها على إيثرنت مدمج، ويمكن الاتصال عبر منفذ RS485 التسلسلي.
يستخدم واجهة RS485 الدبوس 4 فقط (السلك الأزرق) والدبوس 5 (الأبيض-الأزرق). توجيه الأسلاك مهم، لذا تأكد من توصيل الدبوس 4 (السلك الأزرق في الكابلات العادية) إلى طرف A في المحول، والدبوس 5 (السلك الأبيض-الأزرق) إلى طرف B في المحول.
يمكن أن تكون كابلات RS485 طويلة نسبيًا، لذا يمكن استخدام 25 متر أو أكثر. يمكنك استخدام الزوج الأزرق من كابل cat5 أو cat6 القياسي.
تأكد من التحقق من معدل البود الخاص بالعاكس مع (115200) وتأكد من مطابقته لمعدل البود الخاص بمحول إيثرنت إلى RS485. يمكنك التأكد من معدل البود على شاشة LCD في واجهة العاكس ضمن القوائم.
العنوان الافتراضي لـ Modbus هو 1. وأبلغ بعض المستخدمين أن عنوان Modbus كان 4.
ملاحظة
يوجد منفذ مركب COM على العاكس G4، وتزعم بعض كتيبات المستخدم عن طريق الخطأ أنه منفذ إيثرنت.
لا تقم بتوصيل منفذ COM هذا بمفتاح إيثرنت - ستتلف منفذ مفتاح الإيثرنت الخاص بك إذا فعلت !!!

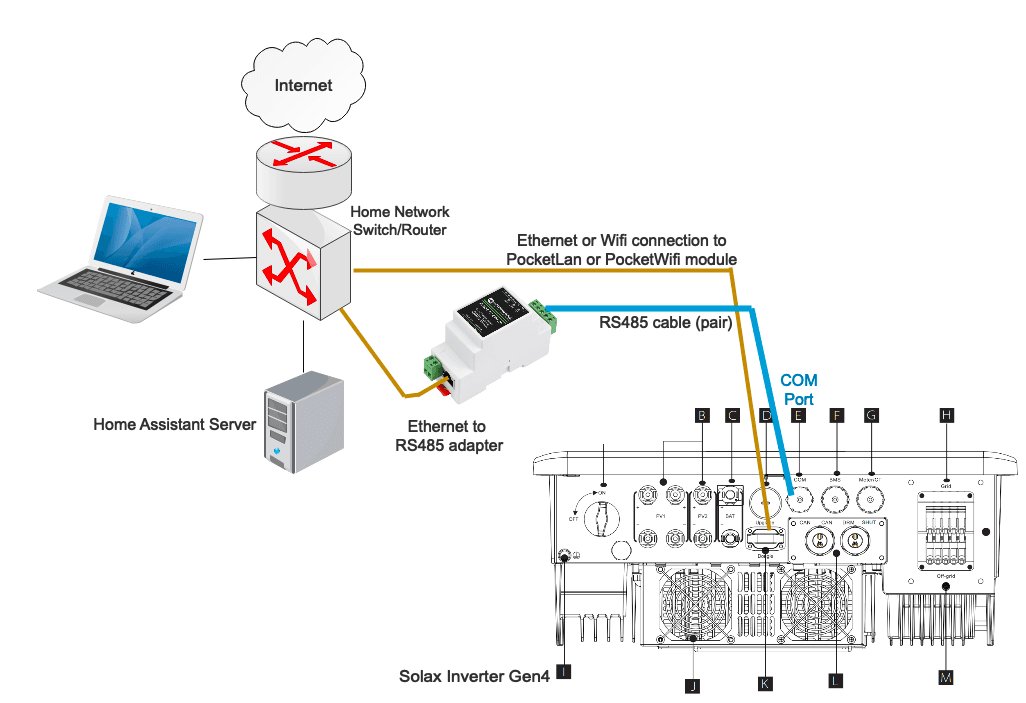

RS485 إلى إيثرنت
- يتصل عبر إيثرنت إلى جهاز التوجيه/المفتاح في جهاز الشبكة المنزلية
عند تكوين تكامل SolaX Modbus، حدد عنوان IP الخاص بجهاز المحول على الشبكة، وليس عنوان SolaX. لا تقم بتحديد علامة Serial RS485؛ يتم تجاهل المنفذ التسلسلي في هذا الإعداد.
توصيل عدة عواكس بمحول RS485 واحد ومقاومات الإنهاء
يجب أن يكون من الممكن توصيل عدة عواكس بنفس محول RS485 (مثل Waveshare). يجب أن يكون لدى العواكس عناوين Modbus مختلفة، لذلك تحتاج أولاً إلى تغيير عناوين Modbus للعواكس. ثم قم بتكوين نسخة منفصلة لكل عاكس. يسمح لك حوار التكوين بتعيين عنوان Modbus.
يجب استخدام مقاومات إنهاء عند توصيل عدة عواكس. ضع مقاومة 120 أوم عبر A و B عند محول RS485 وضع مقاومة 120 أوم عبر A و B على العاكس الأخير المتصل.
