Teltonika-Ladestationen für Elektrofahrzeuge
Unterstützte Geräte
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| TeltoCharge | 7.4kW/11kW/22kW | ✅* | ✅ |
Warnung
Warnung
TCP ist nur für EV-Ladegeräte der Version EVC2 oder neuerer Generation verfügbar.

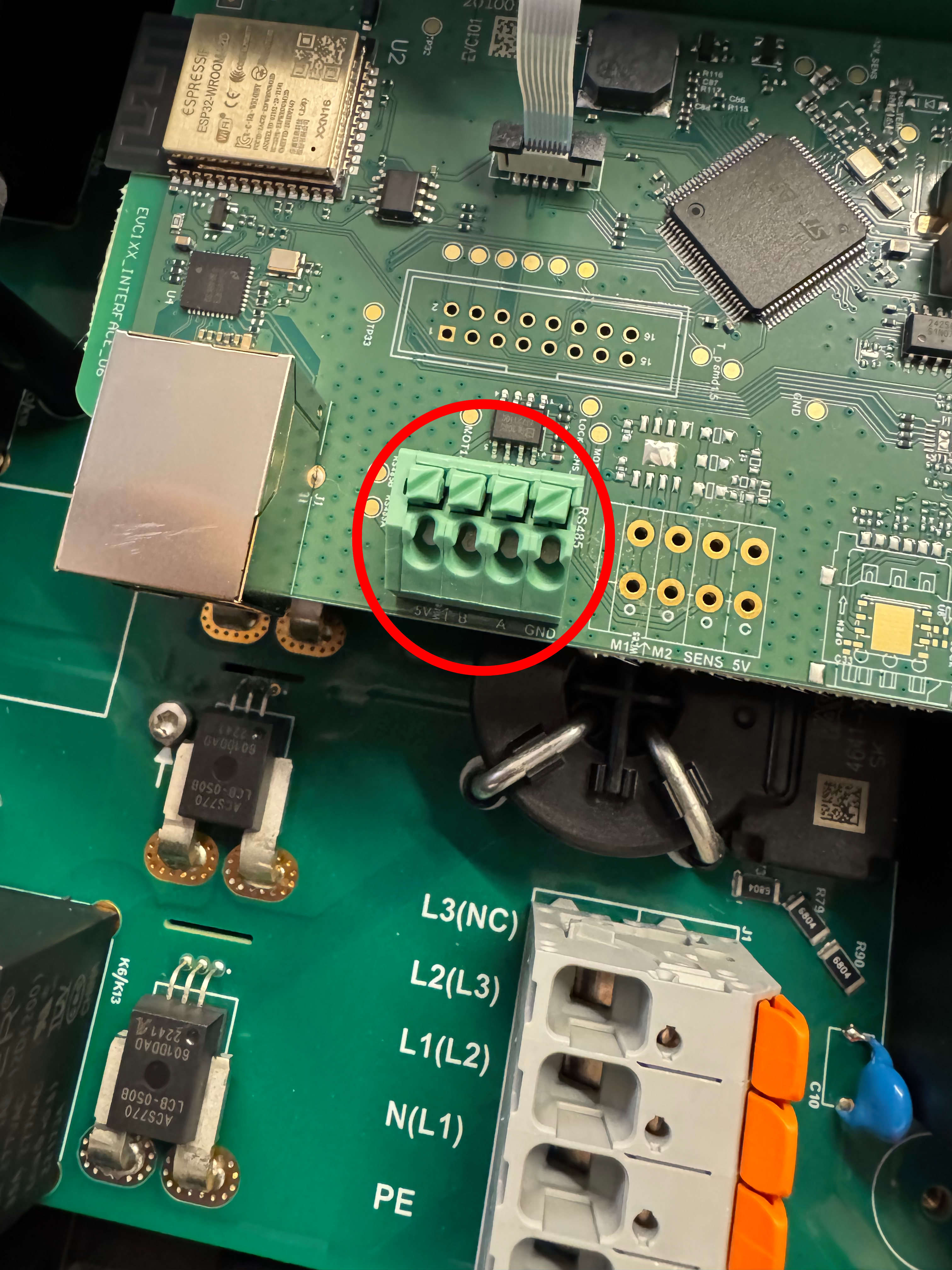

Verbindung
Die Kommunikation zwischen dem a-TroniX Controller und dem TeltoCharge erfolgt über einen seriellen RS-485-Bus oder Modbus TCP.
Info
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | a-TroniX Controller model OM1 | a-TroniX Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B | RS485 B | RS485_NEG | RS485 B | TX- |
| GND | RS GND | GND | Not available | G |
Warnung
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the a-TroniX Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The a-TroniX Controller will scan on those first.
Einstellungen
Führen Sie die folgenden Schritte aus, um Modbus auf dem TeltoCharge zu aktivieren:
- Öffnen Sie die Geräteeinstellungen in der Teltonika-App.
- Öffnen Sie das Installationsmenü. Für den Zugriff auf dieses Menü müssen Sie den Installateurcode eingeben.
- Öffnen Sie das Menü für das Lastmanagement.
- Wählen Sie die Option Modbus RTU aus. Sie müssen andere Kommunikationsoptionen deaktivieren, um Modbus RTU zu aktivieren.
- Wählen Sie den Modus "Secondary device" aus und aktivieren Sie ihn. In diesem Menü können Sie auch die Modbus-Adresse und weitere erweiterte Einstellungen festlegen. Die Standardeinstellungen sollten jedoch funktionieren.
- Der a-TroniX Controller kann nun über Modbus RTU mit dem TeltoCharge kommunizieren. Sie können den Verbindungsstatus in der App überprüfen.
Ältere Modelle
Modbus muss auf dem TeltoCharge aktiviert sein:
- Öffnen Sie die Teltonika-App
- Navigieren Sie zu "Settings" -> "Installer Menu"
- Aktivieren Sie "Dynamic Load Balancing"
- Danach wird "Dynamic Load Management" sichtbar
- Scrollen Sie nach unten und aktivieren Sie "Dynamic Load Management"
- Klicken Sie auf "Save"
- Das TeltoCharge wird nun neu gestartet und Modbus wird aktiviert
