Distributor & DHCP-Netzwerk

Wenn Sie das dS1242 Ethernet-Relaismodul über Ihren Distributor erworben haben, ist es vorkonfiguriert.

In Netzwerken, in denen DHCP verwendet wird, müssen Sie nichts tun. Schließen Sie einfach das Modul an Ethernet an und verbinden Sie das Netzteil.

Schließen Sie die Relais nach Bedarf für das Gerät an, das Sie steuern möchten.

Haben Sie das Modul woanders gekauft oder verwenden Sie es in einem Netzwerk mit festen IP-Adressen

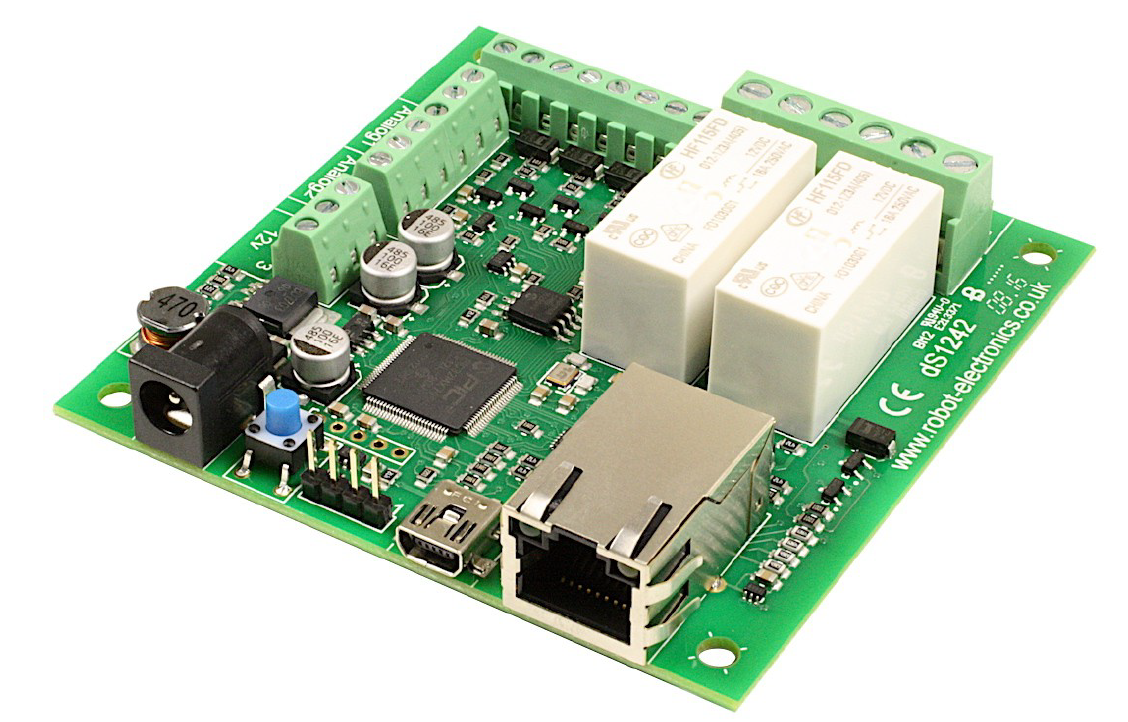

Verbindung des dS1242 Ethernet-Relaismoduls

Um ein dS1242 zu verbinden, müssen Sie zuerst überprüfen, ob eine Firmware-Version darauf läuft. Schließen Sie ein Ethernet-Kabel an Ihr Netzwerk und das 12V-Netzteil an das Modul an. Überprüfen Sie, ob die blaue LED 3 Mal blinkt. Wenn nicht, sollten Sie zuerst die Firmware auf dem Modul installieren. Fahren Sie daher mit dem Firmware-Update fort. Wenn sie 3 Mal blinkt, müssen Sie überprüfen, ob die Kommunikation korrekt eingestellt ist. Stellen Sie die Steuerung auf Modbus ein.

Firmware aktualisieren

Sie benötigen einen PC und ein Mini-USB-zu-USB-Kabel, um das Programm zu installieren und die Firmware zu aktualisieren.

Bitte gehen Sie zu dem folgenden Link:

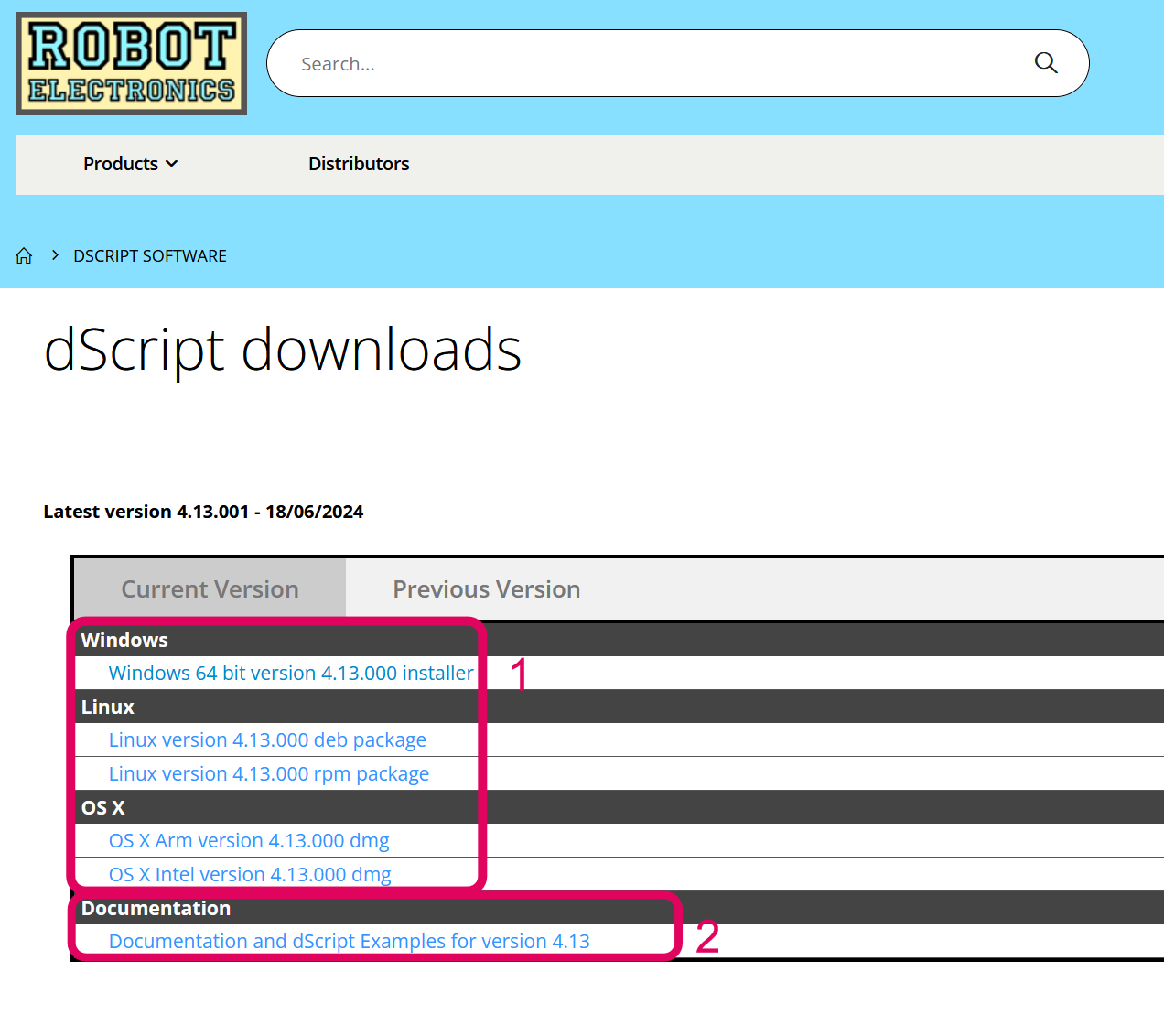

Wählen Sie die entsprechende Version von dScript aus (siehe 1 in der Abbildung). Laden Sie es herunter und installieren Sie es. Wenn Sie bereits eine Version haben, stellen Sie sicher, dass Sie die neueste Version haben.

Laden Sie danach die Dokumentation und die dScript-Beispiele Zip-Datei herunter (siehe 2 in der Abbildung). Entpacken Sie alle Daten und merken Sie sich den Ordnerstandort.

Bevor Sie fortfahren, stellen Sie bitte sicher, dass:

1. dScript-Editor geschlossen ist.

2. dS1242 nicht angeschlossen oder mit Strom versorgt ist.

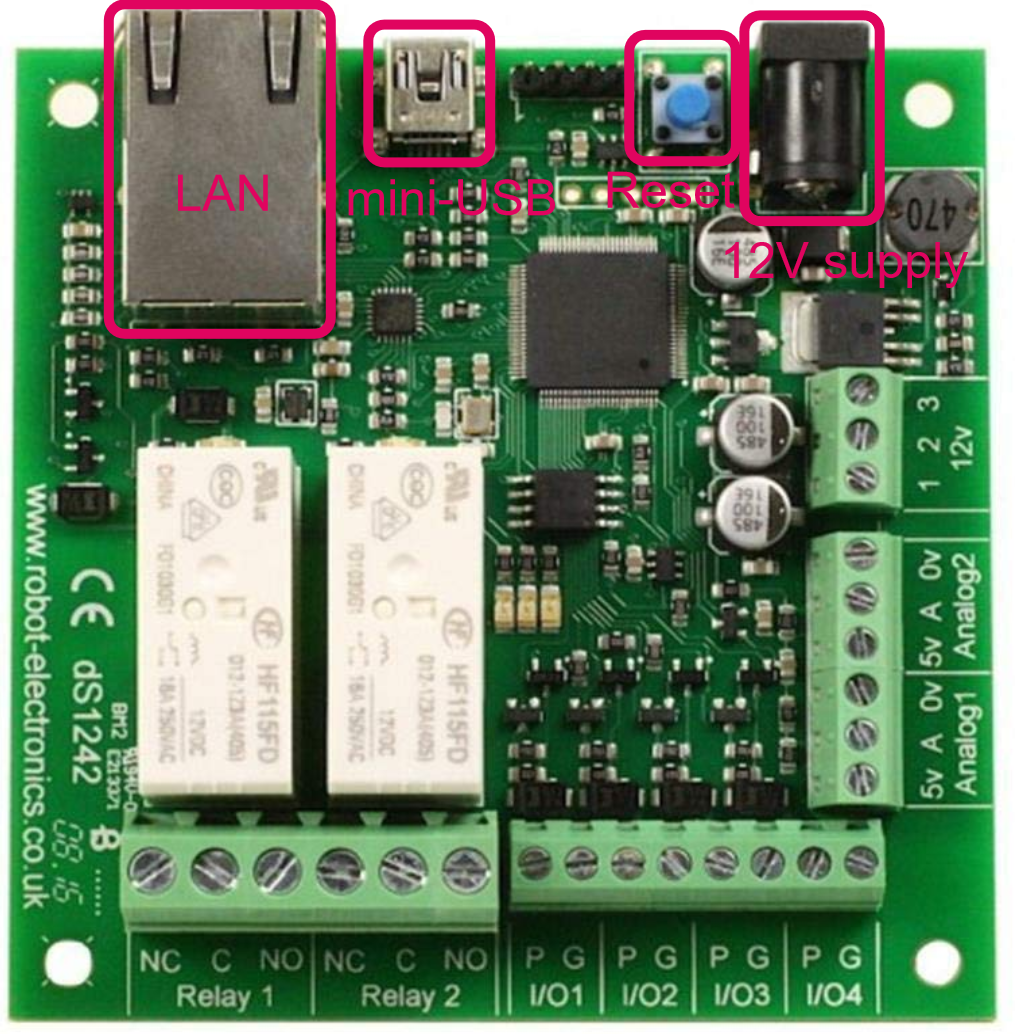

Fahren Sie fort, indem Sie das Modul wie folgt vorbereiten

1. Schalten Sie das dS1242 ein
2. Halten Sie die blaue Reset-Taste einige Sekunden lang gedrückt, bis die rote LED leuchtet (dies zeigt an, dass das Modul im Bootloader-Modus ist).
3. Schließen Sie das USB-Mini-Kabel an den PC an.

Firmware mit dScript aktualisieren

1. Führen Sie den dScript-Editor aus.

2. Sehen Sie nun im Modul-Panel nach, Sie sollten sehen: ds1242 vX.XX, was bedeutet, dass der Bootloader läuft.

3. Laden Sie das Projekt: Datei -> Projekt öffnen IhrOrdner'\dScriptPublish\Examples\app-dS1242-vx-xx\app-dS1242-vx-xx.dsj

   Ersetzen Sie den Pfad 'IhrOrdner' durch den Ort, an dem Sie den dScriptPublish-Ordner abgelegt haben.

4. Klicken Sie auf die Build-Taste (weißer Pfeil auf grünem Knopf). Dies aktualisiert die Systemfirmware und lädt die Anwendung.

5. Wenn dies abgeschlossen ist, wird die neue Version angezeigt.

Steuerung auf Modbus einstellen

Um die Steuerung auf Modbus einzustellen, müssen Sie:

1. Die Stromversorgung und das Ethernet-Kabel (verbunden mit Ihrem Netzwerk) anschließen.

2. Den dS1242 Mini-USB an ein 5V-Gleichstromnetzteil anschließen (zum Beispiel einen PC-USB-Port).

3. Die IP-Adresse im Netzwerk suchen (MAC-Adresse beginnt mit 60:8A:10:xx:xx:xx, D8:80:39:xx:xx:xx) oder

4. Gehen Sie zu der folgenden URL: "IP-Adresse/_config.htm"

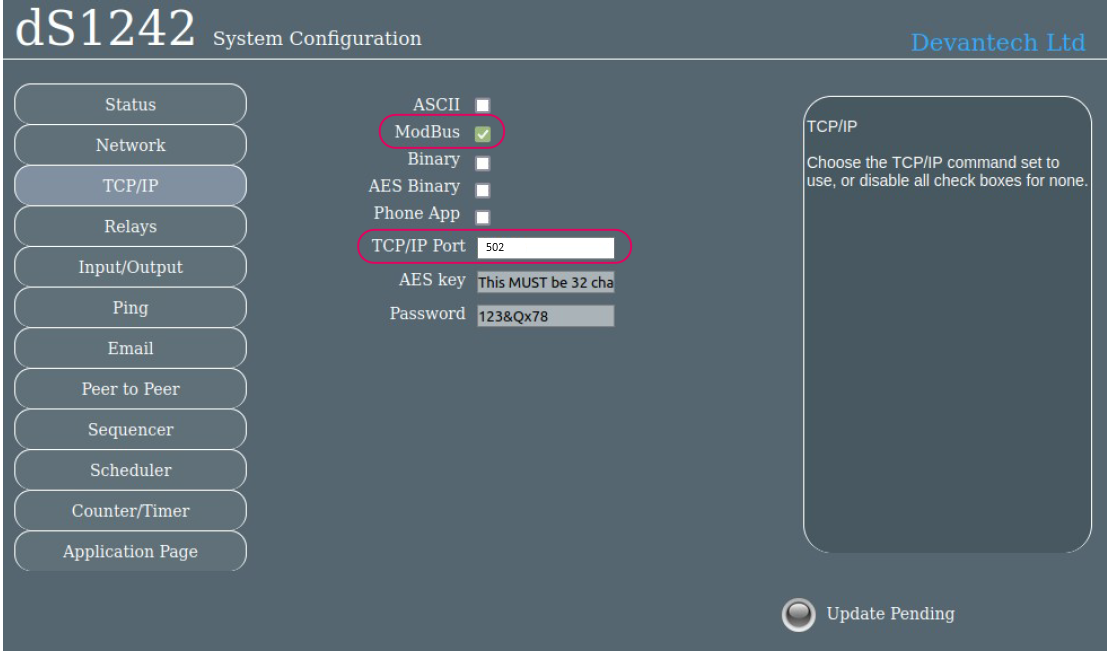

5. Ändern Sie im Tab TCP/IP wie im oberen Bild gezeigt
